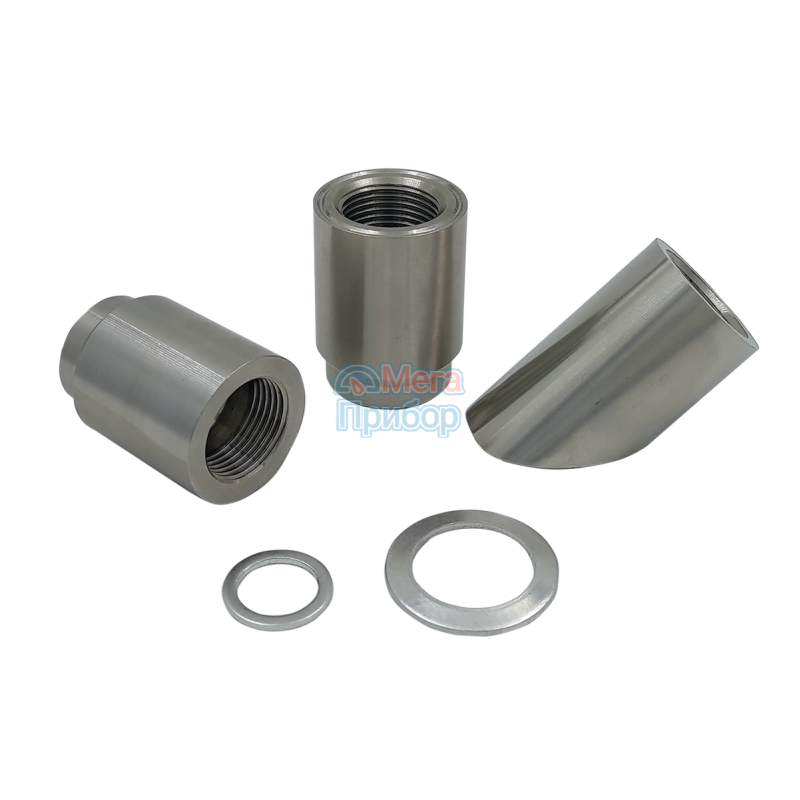

Бобышка Б.П(У).1 и Б.П.2 закладная деталь для установки защитных гильз и датчиков температуры
Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Бобышки приварные исполнения Б.П.1 и Б.У.1 предназначены для монтажа термопреобразователей с неподвижным штуцером (модели 065, 075, 105, 064, 074, 084 и т.п.) и защитных гильз (модели ГЗ.16 и ГЗ.25).
Бобышки приварные исполнения Б.П.2 предназначены для монтажа термопреобразователей с подвижным штуцером (модели 035, 045, 055, 095 и т.п.), без использования защитных гильз.
В комплекте к бобышкам идёт уплотнительная прокладка из алюминиевого сплава АД1.
Дополнительные уплотнительные прокладки можно приобрести отдельно: уплотнительные прокладки и кольца.
| С чем применяются |
Конструктивное исполнение |
Модель (обозначение при заказе) |
M, мм |
D, мм |
D1, мм |
d, мм |
L, мм |
l, мм |
Материал |
|
Б.П.1 Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25) |
Прямая |
Б.П.1.20×1,5.L.1 |
М20×1,5 |
26 |
30 |
18 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм |
18 |
Сталь 20 |
|
Б.П.1.20×1,5.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G1/2.L.1 |
G1/2 |
26 |
30 |
18 |
18 |
Сталь 20 |
|||
|
Б.П.1.G1/2.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.R1/2.L.1 |
R1/2 |
26 |
30 |
18 |
18 |
Сталь 20 |
|||
|
Б.П.1.R1/2.L.2 |
18 |
Сталь AISI 304 |
|||||||
|
Б.П.1.16×1,5.L.1 |
М16×1,5 |
26 |
30 |
14 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 |
Сталь 20 |
||
|
Б.П.1.16×1,5.L.2 |
28 |
25 |
Сталь AISI 304 |
||||||
|
Б.П.1.24×1,5.L.1 |
М24×1,5 |
28 |
32 |
22 |
25 |
Сталь 20 |
|||
|
Б.П.1.24×1,5.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
П.1.27×1,5.L.1 |
М27×1,5 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.27×1,5.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.27×2.L.1 |
М27×2 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.27×2.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G1/4.L.1 |
G1/4 |
26 |
30 |
11 |
25 |
Сталь 20 |
|||
|
Б.П.1.G1/4.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.П.1.G3/4.L.1 |
G3/4 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
|||
|
Б.П.1.G3/4.L.2 |
25 |
Сталь AISI 304 |
|||||||
|
Б.У.1 Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25) |
Угловая |
Б.У.1.20×1,5.L.1 |
М20×1,5
|
-
|
30 |
18 |
Популярные длины:
|
18 |
Сталь 20 |
|
Б.У.1.20×1,5.L.2 |
Сталь AISI 304 |
||||||||
|
Б.У.1.G1/2.L.1 |
G1/2 |
18,5 |
16 |
Сталь 20 |
|||||
|
Б.У.1.G1/2.L.2 |
Сталь AISI 304 |
||||||||
|
Б.У.1.27×1,5.L.1 |
М27×1,5 |
39,5 | 24 | Популярные длины: 55, 60 мм. Диапазон заказа длин: от 55 до 100 мм с шагом 5 мм |
22 |
Сталь 20 |
|||
|
Б.У.1.27×2.L.1 |
М27×2 | ||||||||
|
Б.П.2 Для датчиков температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п. |
|
Б.П.2.20×1,5.L.2 | М20×1,5 | 22 | 28 | 13 | Популярная длина 40. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм | 16 |
Сталь AISI 304 |
| Б.П.2.20×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.27×2.L.2 | М27×2 | 27 | 35 | 13 |
Популярная длина: 40, 60, 80 мм Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм |
16 |
Сталь AISI 304 |
||
| Б.П.2.27×2.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.27×1,5.L.2 | М27×1,5 | 27 | 35 | 13 | 16 |
Сталь AISI 304 |
|||
| Б.П.2.27×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.16×1,5.L.2 | М16×1,5 | 20 | 28 | 13 | 16 |
Сталь AISI 304 |
|||
| Б.П.2.16×1,5.L.1 | 16 | Сталь 20 | |||||||
| Б.П.2.G1/2.L.2 | G1/2 | 20 | 28 | 13 | 16 |
Сталь AISI 304 |
|||
| Б.П.2.G1/2.L.1 | 16 | Сталь 20 |
