ДТСхх5 термосопротивления с коммутационной головкой EXIA

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

• выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
• ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная

электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 5 рабочих дней

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

Температурный класс в маркировке взрывозащиты

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение		Увеличенная		ДТС125Л
Пластмассовая	Металлическая	Пластмассовая	Металлическая	Пластмассовая
Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5	Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 8 мм

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
	515	D=6 мм
Подвижный штуцер	035	D=8 мм, M=20х1,5 мм**, S=22 мм
	045	D=10 мм, M=20х1,5 мм**, S=22 мм
	145	D=6 мм, M=20х1,5 мм**, S=22 мм
Подвижный штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм
	435	D=6 мм, M=20×1,5 мм**, S=22 мм

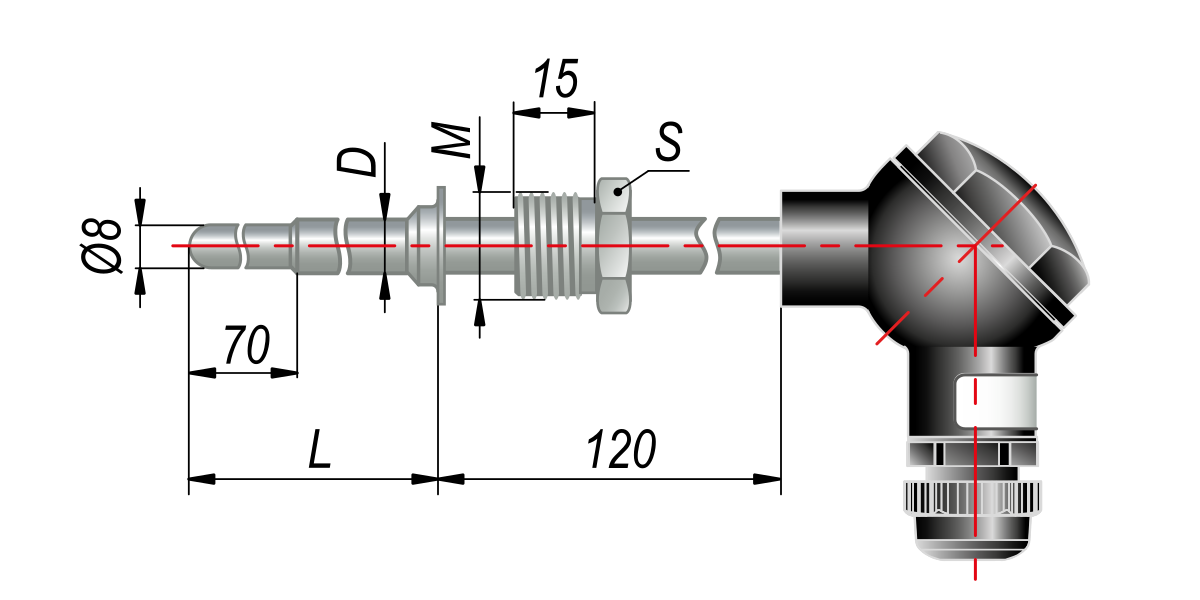

Подвижный штуцер	055	D=10 мм, M=20х1,5 мм**, S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20х1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20х1,5 мм**, S=27 мм
	085	D=10 мм, M=27х2 мм**, S=32 мм

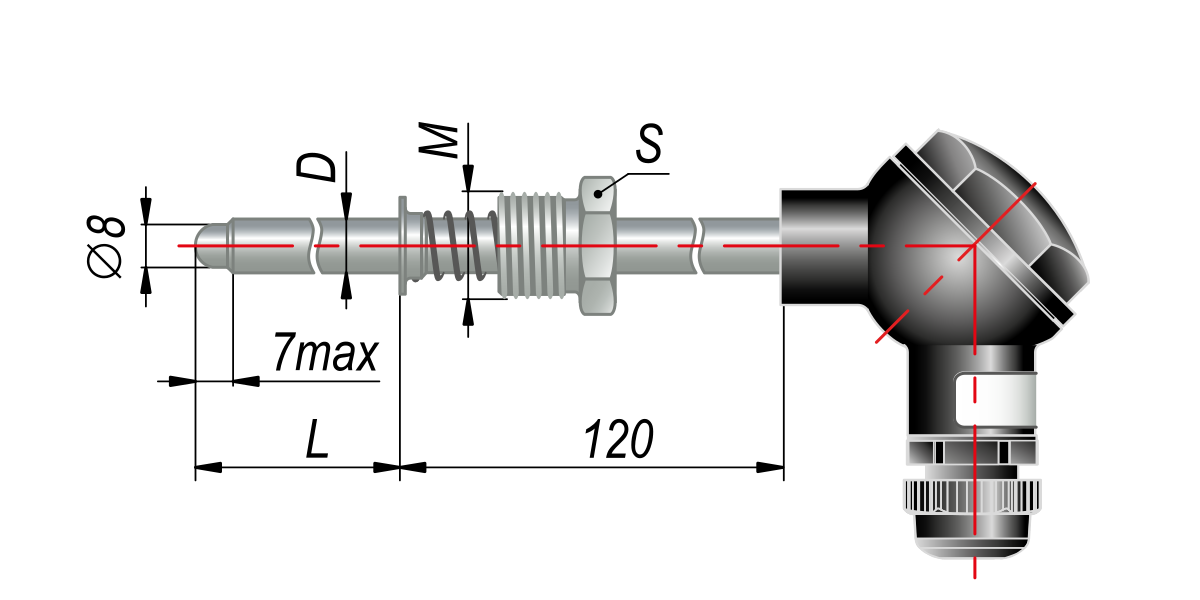

Подвижный штуцер	095	D=10 мм, M=20х1,5 мм**, S=22 мм

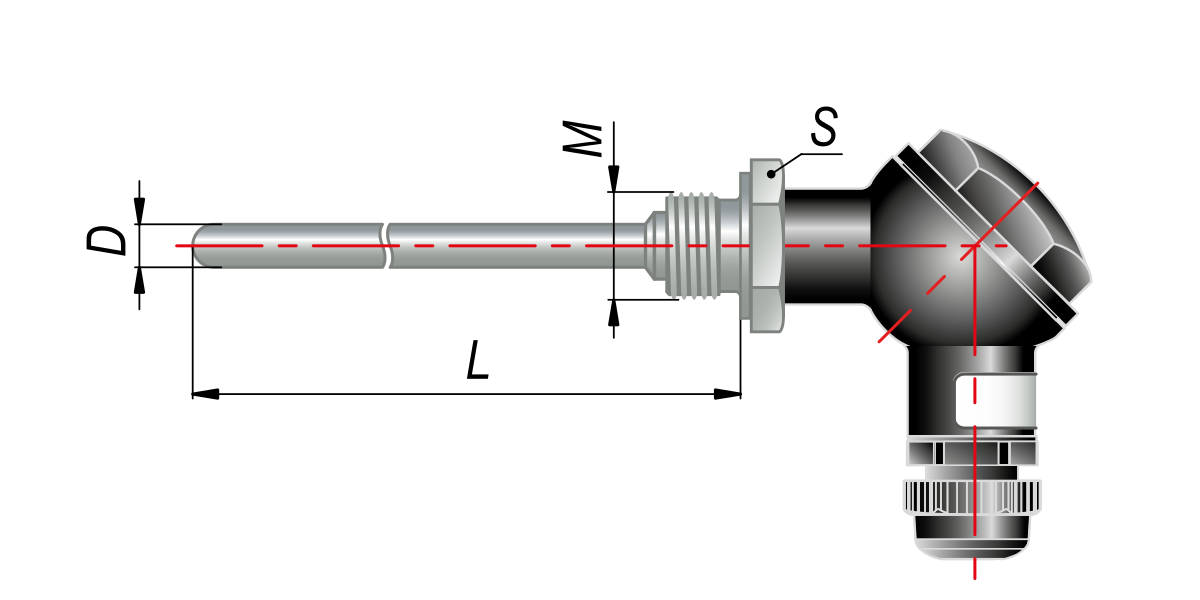

	105	D=8 мм, M=20х1,5 мм**, S=27 мм
	505	D=6 мм, M=20х1,5 мм**, S=27 мм

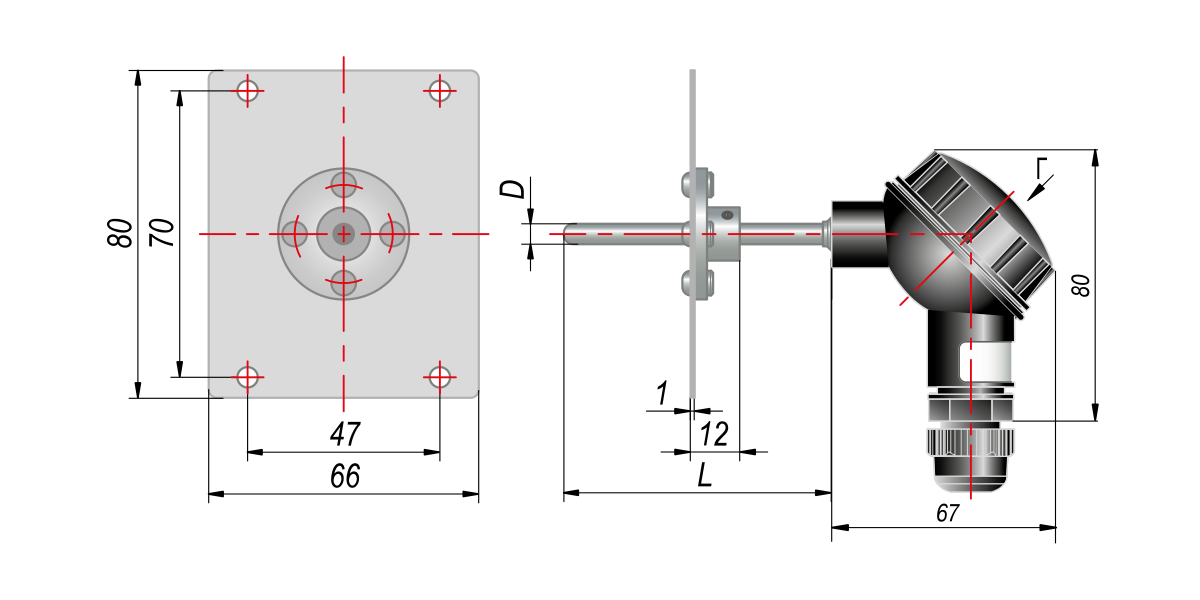

	405	D=5 мм		80, 100, 120, 160, 200, 250, 320
	125Л	D=6 мм  (-60...+85 0С)		60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечания:

1. Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
2. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
3. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
5. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера (от 40 до 120 мм, см. табл.):
   • 50П – не производим
   • для 50М– не более 200 мм
   • для 100М, 100П, РТ100 – не более 630 мм
6. ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
7. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).>
8. Модели 405, 435, 505, 515 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
9. Модель ДТС405 по 4-проводной схеме не изготавливается.
10. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
11. Модель ДТС405М с сенсорами 50П, 100П не изготавливается.
12. Датчики с двумя чувствительными элементами изготавливаются по согласованию.
