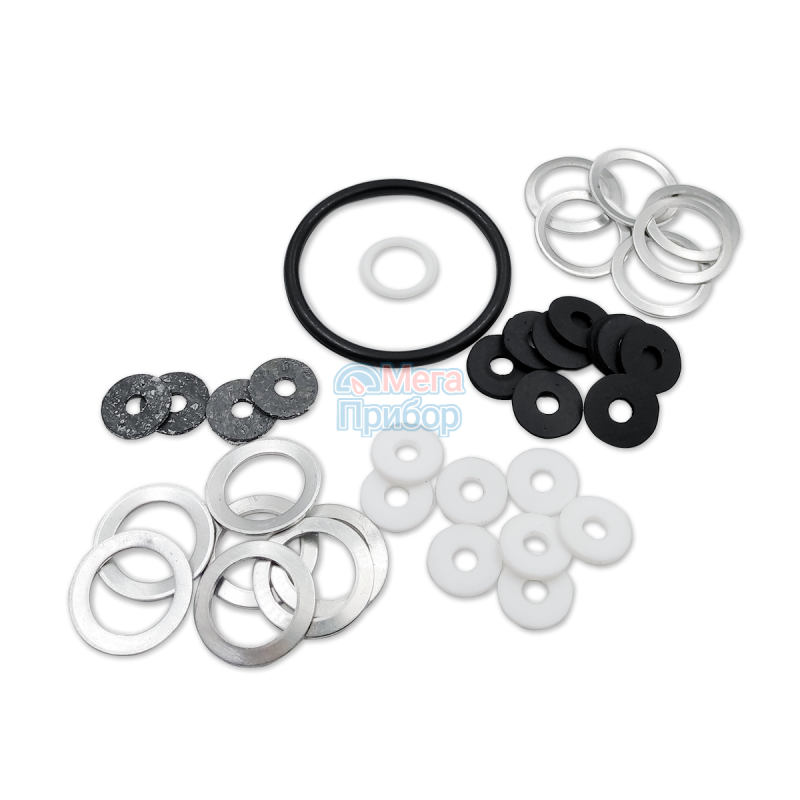

Прокладки и кольца предназначены для уплотнения и герметизации места соединения между бобышкой и датчиком. Уплотнительные прокладки продаются в количестве 1, 10 или 50 шт. в зависимости от модификации (количество штук в упаковке указано в таблице с техническими характеристиками напротив каждого наименования).
Технические характеристики
| С чем применяются | Конструктивное исполнение | Модель, обозначение при заказе | Материал изготовления | Применяемость | ||
| Рабочая среда | Максимально допустимые | |||||
| давление, МПа (кгс/см2) | температура, °С | |||||
| Для уплотнения между бобышкой Б.Х.1.20×1,5 с датчиками температуры с приварным штуцером или гильзой защитной |  | ПРОКЛАДКА АД1 29Х20,2Х1,5 (Количество в упаковке, 50 шт.) | Лист из алюминиевого сплава ГОСТ 21631-76 | Жидкость | до 34,0 (340) | -100…+150 |
| Пар и воздух | до 19,0 (190) | |||||
| Для уплотнения между бобышкой Б.Х.1.G1/2 с датчиками температуры с приварным штуцером или гильзой защитной |  | ПРОКЛАДКА АД1 29Х22Х1,5 (Количество в упаковке, 10 шт.) | Жидкость | до 34,0 (340) | ||
| Пар и воздух | до 19,0 (190) | |||||
| Для уплотнения между бобышкой Б.П.4 и устройствами с манометрическим типом штуцера резьбой М20×1,5 или G1/2 ПД100 (200) моделей х1х и х7х, БВ-113 и 211 |  | ПРОКЛАДКА ПАРОНИТОВАЯ 18Х6,5Х1,5 (Количество в упаковке, 10 шт.) | Паронит ПОН-Б ГОСТ 481-80 | Пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные и инертные газы | 6,4 (64) | -50…+450 |
| Воздух | 1,0 (10) | -50…+100 | ||||
| Водные растворы солей, жидкий и газообразный аммиак, спирты | 2,5 (25) | -40…+200 | ||||
| Жидкий кислород и азот | 0,25 (2,5) | -182 | ||||
| Тяжелые и легкие нефтепродукты | 2,5 (25) | 200 | ||||
 | ПРОКЛАДКА МБС 18Х6,5Х2 (Количество в упаковке, 10 шт.) | Резина по ГОСТ 7338-90 | Воздух, инертные газы | 0,4 (4) | -30…+80 | |
| Масла и топлива на нефтяной основе | 10,0 (100) | |||||
 | ПРОКЛАДКА ФТОРОПЛАСТ-4 18Х6,5Х2 (Количество в упаковке, 10 шт.) | Фторопласт-4 ГОСТ 10007-80 | Кислоты и щелочи, масла, сточные воды, соли, керосин, нефть и разные виды топлива. | 20,0 (200) | до +260 | |
| Для уплотнения по торцу между бобышкой Б.П.5.G1/2 с датчиком давления ПД100И модели 121 |  | КОЛЬЦО СИЛИКОНОВОЕ 017Х021Х25 (Количество в упаковке, 1 шт.) | Силиконовая резиновая смесь | Минеральные масла, озон, морской воды, пресной воды, спиртов, слабых растворов кислот, щелочей, перекиси водорода, радиации, УФ излучений. | 8,0 (80) | -60…+210 |
| Для уплотнения между бобышкой Б.П.7.G2 с датчиком уровня ПДУ-И |  | КОЛЬЦО 057Х065Х46 ГОСТ 9833-73 (Количество в упаковке, 1 шт.) | Резина по ГОСТ 18829-73 | Минеральные масла, жидкое топливо, эмульсия, смазка, пресная и морская вода | 50,0 (500) | -50…+130 |
| Сжатый воздух | 40,0 (400) | |||||
