Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
- Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Стандартный срок производства – от 5 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC Т6…Т1 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т6…Т1 |
Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

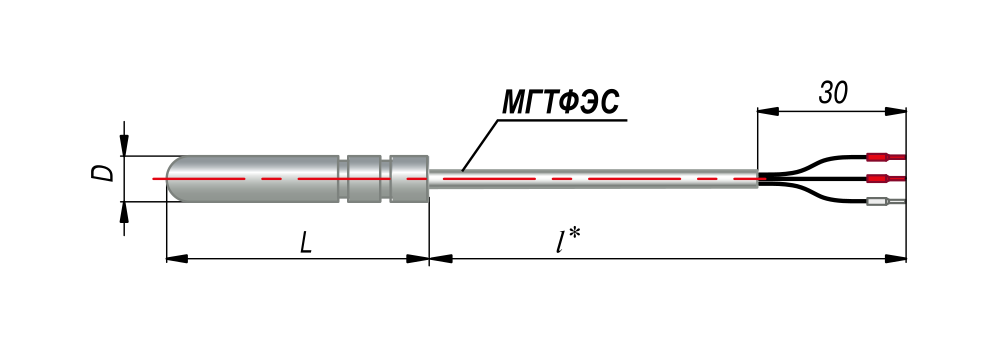

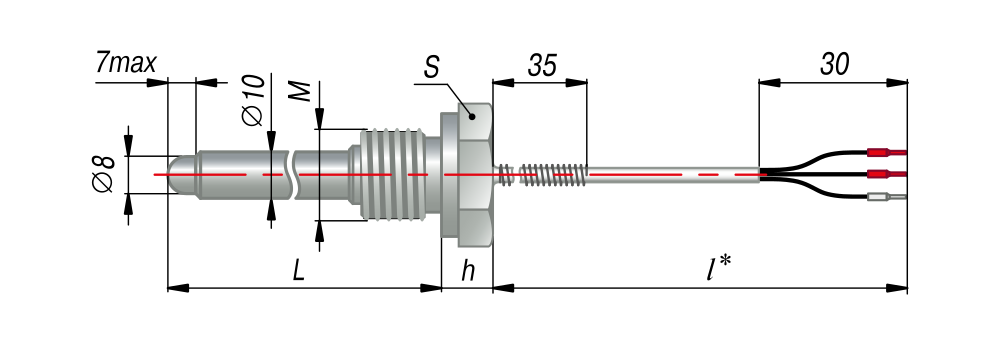

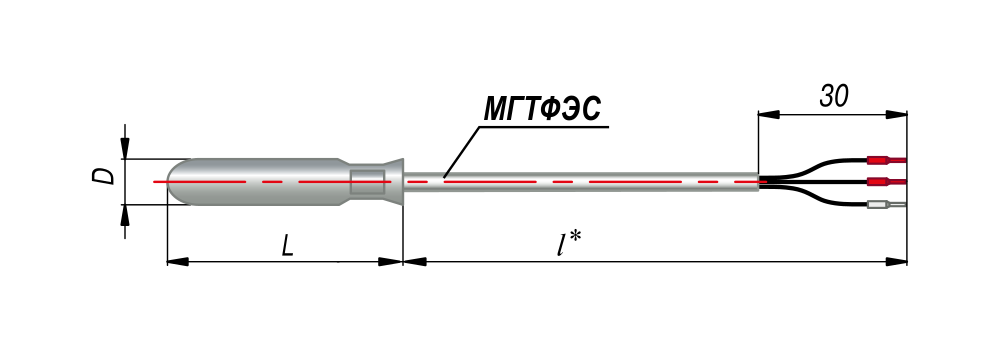

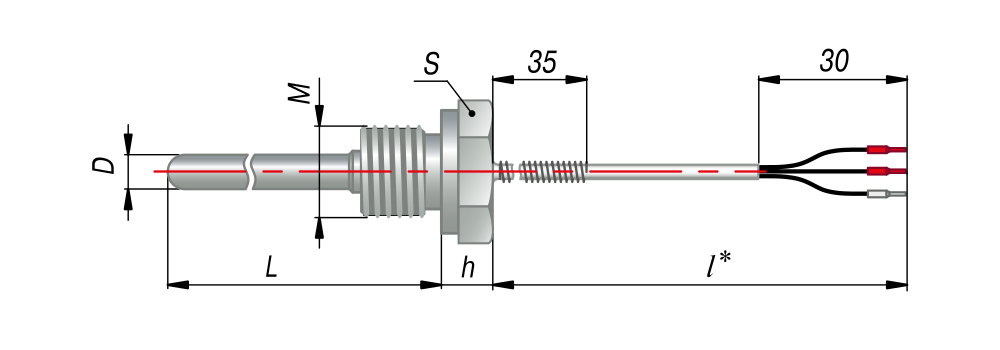

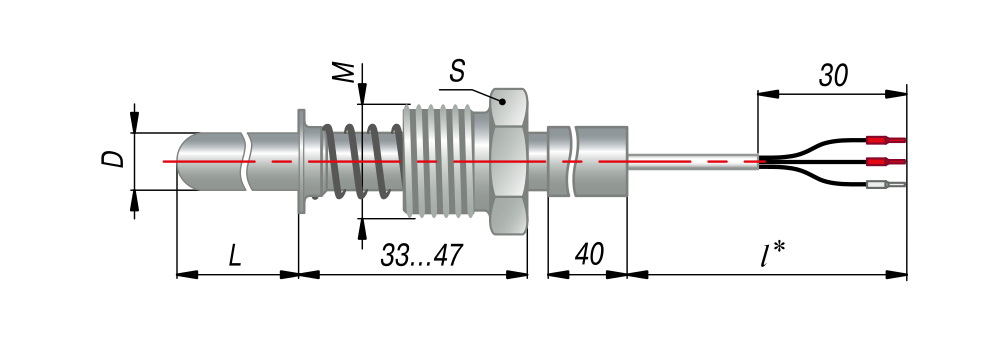

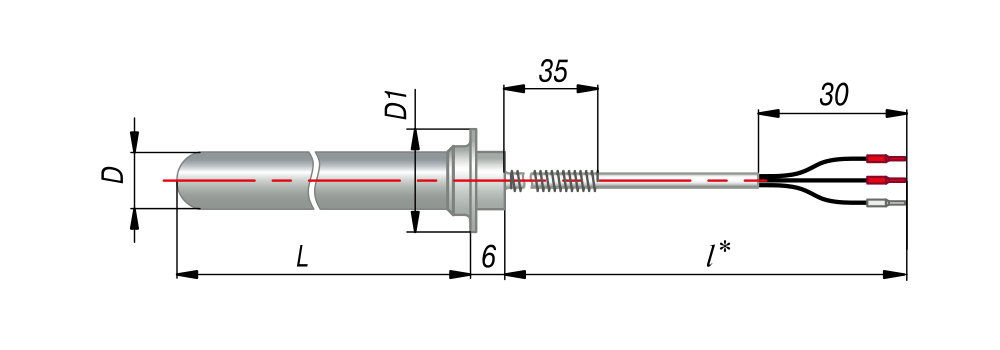

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** Изготавливаем только PT100.
Примечание:
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим
- для 100П, 100М, РТ100 – не более 320 мм
- для РТ1000 – не более 3200 мм
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
|
Характеристики |
ДТСхх4 |
||||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П, 100П |
PT100, PT1000 |
||
|
Диапазон измеряемых температур: |
|||||
|
- класс допуска А |
|
–100…+250 °C |
–30...+250 °C |
||
|
- класс допуска В и С |
–50…+150 °C |
–196…+250 °C |
–50...+250 °C |
||
|
Температура окружающего воздуха |
|||||
|
- для температурных классов Т5…Т1 |
–60…+85 °C |
||||
|
- для температурных классов Т6 |
–60…+80 °C |
||||
|
Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
||||
|
Показатель тепловой инерции |
не более 10…30 с |
||||
|
Сопротивление изоляции |
не менее 100 МОм |
||||
|
Количество чувствительных элементов |
1 или 2 |
||||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
||||
|
Исполнение сенсора относительно корпуса |
изолированный |
||||
|
Длина кабельного вывода |
0,2 м – стандарт до 20 м – по заказу |
||||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||||
|
Материал защитной арматуры |
сталь 12Х18Н10Т, латунь |
||||
|
Степень защиты |
IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184) |
||||
|
Средний срок службы |
не менее 10 лет |
||||
Пример обозначения при заказе: ДТС054-50М.В3.60/1.ЕXI-Т5
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель 054, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 60 мм, длина кабельного вывода 1 м, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).
Пример обозначения при заказе: ДТС064-РТ100.В4.60/1.G1/2. ЕХI-Т4
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 064, класс допуска В, с четырехпроводной схемой соединений, длиной монтажной части 60 мм, длиной кабельного вывода 1 м, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).
ВНИМАНИЕ! Кабель МГТФЭ и МГТФЭС отдельно не продаётся. Для удлинения линии связи от датчика до прибора рекомендуем покупать кабель МКЭШ и МКШ, продаётся кратно 10 метрам!
|
Модель |
Конструктивное |
Электрическое |
Кол-во жил |
Тип схемы |
Диапазон рабочих температур, 0С |
Внешний |
|
Кабели к ДТСхх4 (поставляются только в составе ДТС в качестве кабельного вывода) |
||||||
|
МГТФЭ 3×0,12 |
1 – токопроводящие жилы (медная луженая проволока) 2 – изоляция (фторопласт) 3 – экран (медная проволока) |
174,4 | 3×0,12 | 3-проводная | -60…+220 | 2,5 |
|
МГТФЭ 4×0,12 |
4×0,12 |
4-проводная |
||||
|
МГТФЭС 3×0,12 |
1 – токопроводящие жилы (медная луженая проволока) 2 – изоляция (фторопласт) 3 – экран (медная проволока) 4 – оболочка (силикон) |
3×0,12 |
3-проводная |
-60…+200 |
4, |
|
|
Параметр |
Значение |
|
||
|
Максимальное входное напряжение, Ui, В |
30 |
Ui > Uo |
||
|
Максимальный входной ток, Ii, мА |
200 |
Ii > Io |
||
|
Максимальная внутренняя емкость, Ci, мкФ |
0,00275 |
Ci < Co |
||
|
Максимальная внутренняя индуктивность, Li, мГн |
0,00075 |
Li < Lo |
||
