ДТПS термопары «платинородий-платина»
Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.
Отличительные особенности
- Возможно кратковременное измерение температур до 1600 °С.
- Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
| ОВЕН ДТПS | |||
| 0,95 за 8 000 часов | до +1300 | 1 год | 2 года |
| Не нормируется | свыше +1300 | - | - |
Интервал между поверками 1 год.
Таблица конструктивных исполнений
| Конструктивное исполнение | Обозначение при заказе (модель) | Параметры | Исполнение рабочего спая отн. корпуса | Диаметр термоэлектродов | Материал защитной арматуры | Длина термопары L* |
|

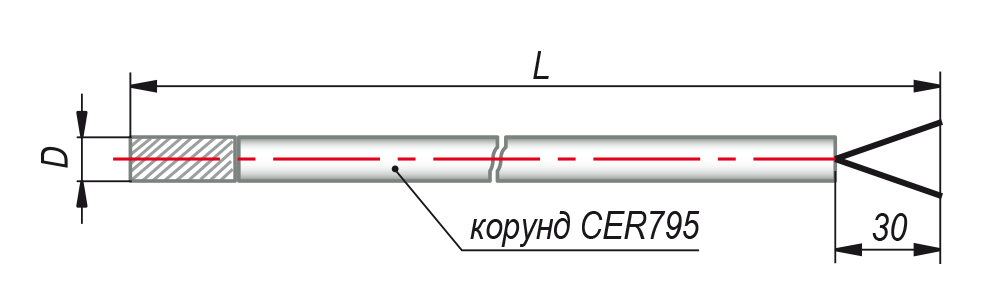

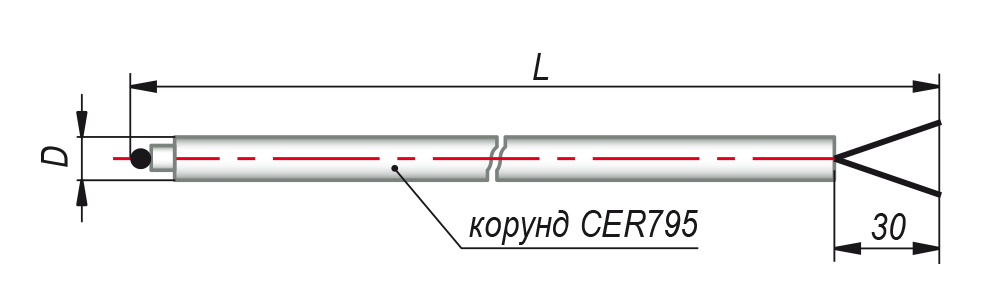

| ДТПS021.1О-0,5/L | D ≤ 4,6 мм | неизолированный | платинородий – 0,4 мм платина – 0,5 мм | корунд CER795 (0...+1300 °С) | 0,2...2 м
|
|
| ДТПS021.1Э-0,5/L | D ≤ 4,6 мм | изолированный | 0,2...2 м | ||
 | ДТПS145-0019.L | D = 12 мм D1 = 20 мм | изолированный | корунд CER795 (0...+1300 °С) металлическая коммутационная головка | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части) | |
|

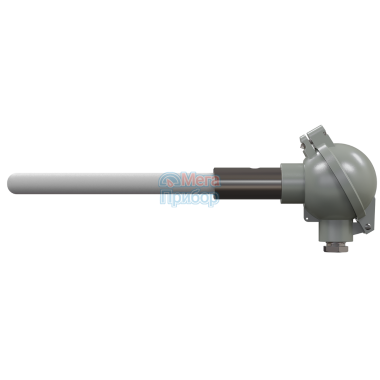

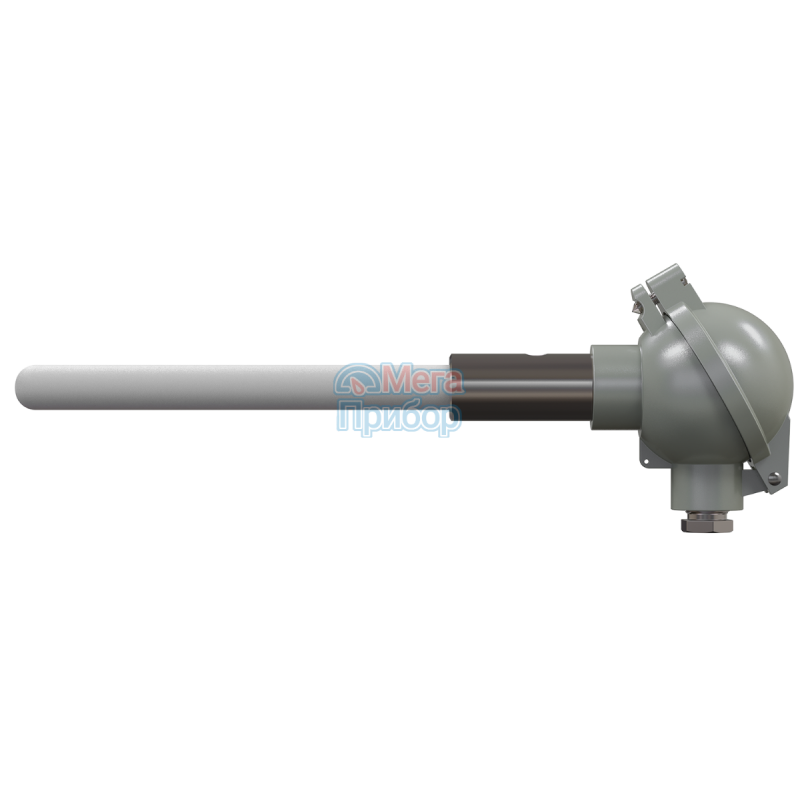

| ДТПS155-0019.L | D = 20 мм D1 = 30 мм | изолированный |
Примечания.
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.

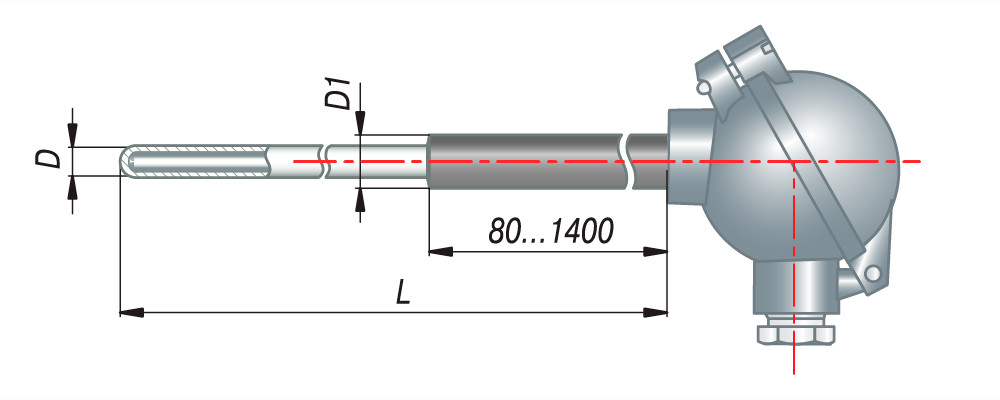

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
| L, мм | L2, мм |
| 250 | 80 |
| 320 | 80 |
| 400 | 80 |
| 500 | 80 |
| 630 | 80 |
| 800 | 200 |
| 1000 | 400 |
| 1250 | 650 |
| 1600 | 1000 |
| 2000 | 1400 |
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.
Технические характеристики
| Характеристика | Значение |
| Номинальная статическая характеристика | ТПП(S) |
| Рабочий диапазон измеряемых температур | 0…+1300 °С |
| Класс допуска | 2 |
| Показатель тепловой инерции | Не более 5 с – для ДТПS021 Не более 50 с – для ДТПS145 Не более 90 с – для ДТПS155 |
| Материал защитной арматуры | Корунд CER795/12Х18Н10Т |
Комплектность
- Паспорт
- Термопреобразователь
Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2
Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель – 021, диаметр термоэлектрода: платинородий – 0,4 мм, платина – 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов – 0,5 мм, длина термопары – 0,2 м.
Пример обозначения при заказе: ДТПS145-0019.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N(НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t°C | ||
| 1 | -40…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t°C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t°C | ||
| S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t°C | ||
| t – значение измеряемой температуры °C | |||
