Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Для ознакомления с датчиками уровня с аналоговым выходным сигналом 4…20 мА во взрывозащищенном исполнении ПДУ-И-Exd перейдите по ссылке.
Для ознакомления с датчиками уровня с цифровым интерфейсом RS-485 во взрывозащищенном исполнении ПДУ-RS-Exd перейдите по ссылке.
Особенности поплавковых датчиков уровня ОВЕН ПДУ-И
- Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: – 60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Самая низкая цена в сегменте подобной продукции.
Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.
Типы присоединения к процессу

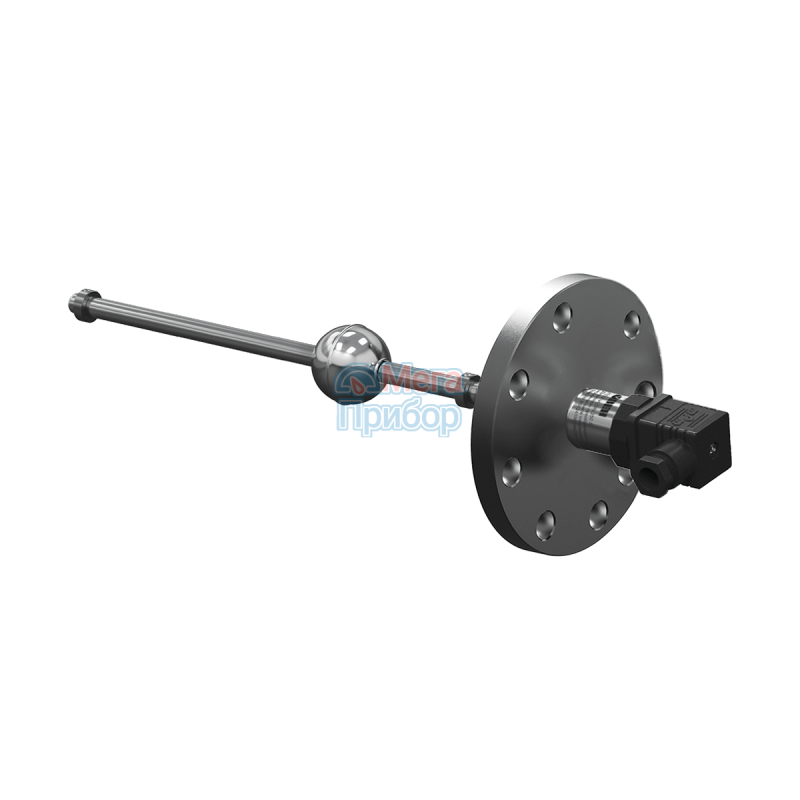

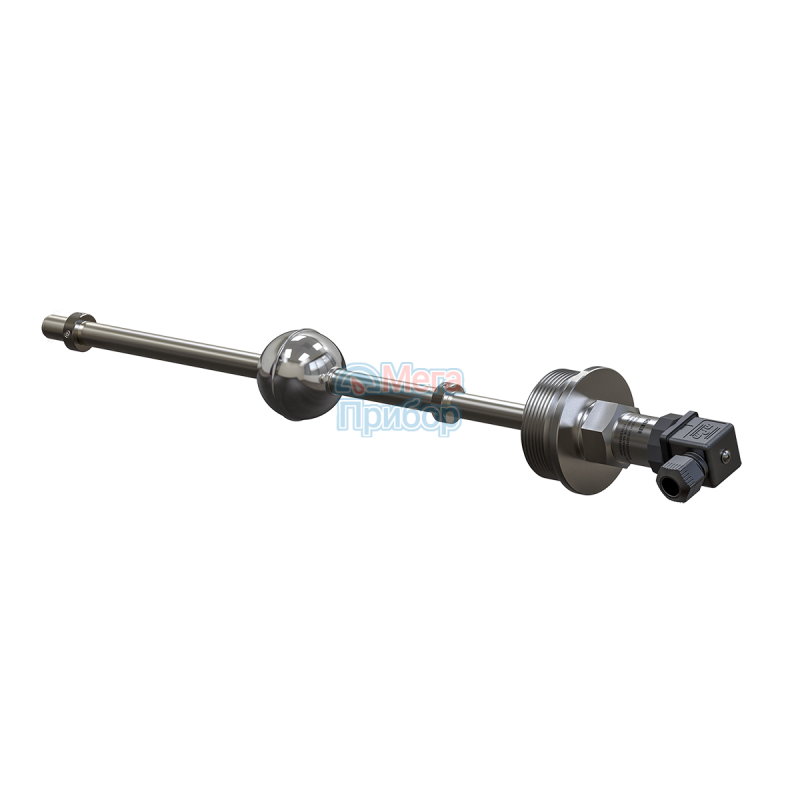

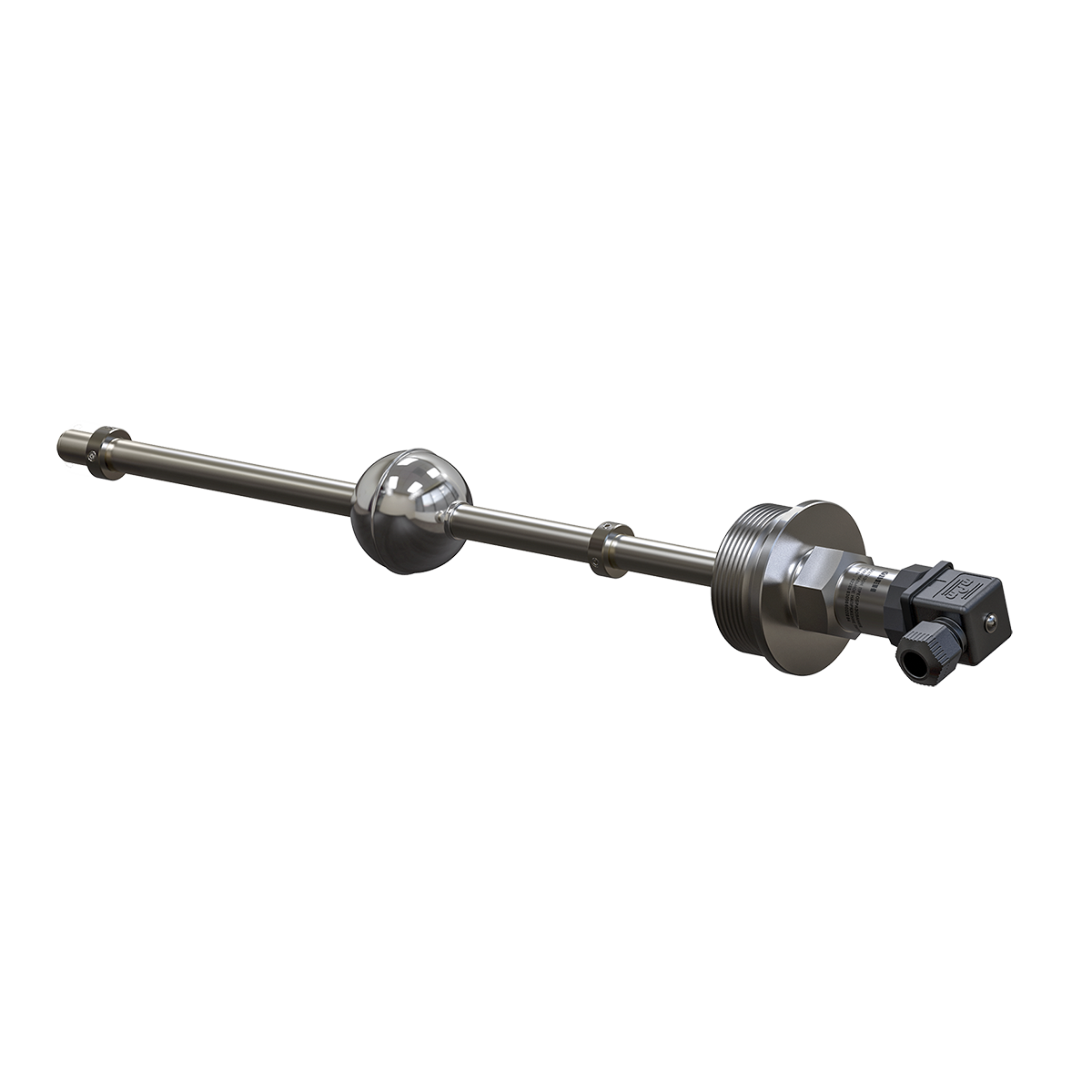

| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
|
|
|
|
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
Применение датчиков уровня ОВЕН ПДУ-И
Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 12…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более | определяется по формуле: (U – 8)·50, |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм | от 0 до 250...4000 |
| Дискретность преобразования уровня, мм | 5 или 10 |
| Дополнительная погрешность преобразования от температуры, % на 10 °С, не более | 0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением) | G2 |
| Размер «под ключ» (для датчика с резьбовым присоединением), мм | 36 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP65 |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С.
- Температура контролируемой среды от -60 до +125 °С.
- Давление контролируемой среды:
- не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
- не более 1 МПа для датчиков с присоединением CLAMP
- Плотность контролируемой среды не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
