Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.
Для ознакомления с датчиками уровня с аналоговым выходным сигналом 4…20 мА в общепромышленном исполнении ПДУ-И перейдите по ссылке.
Для ознакомления с датчиками уровня с цифровым интерфейсом RS-485 во взрывозащищенном исполнении ПДУ-RS-Exd перейдите по ссылке.
Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Аналоговый выходной сигнал 4…20 мА.
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы не менее 12 лет.
Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.

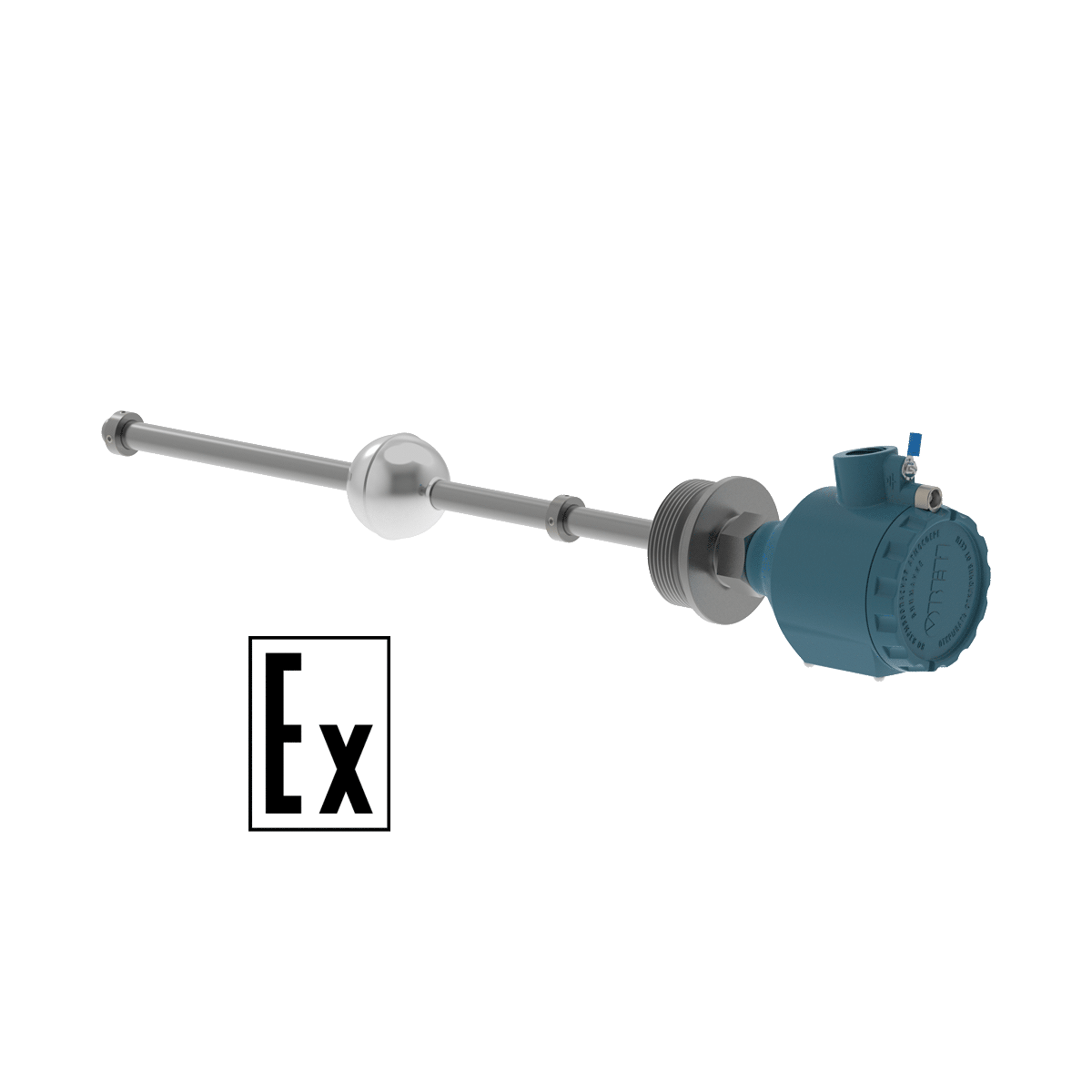

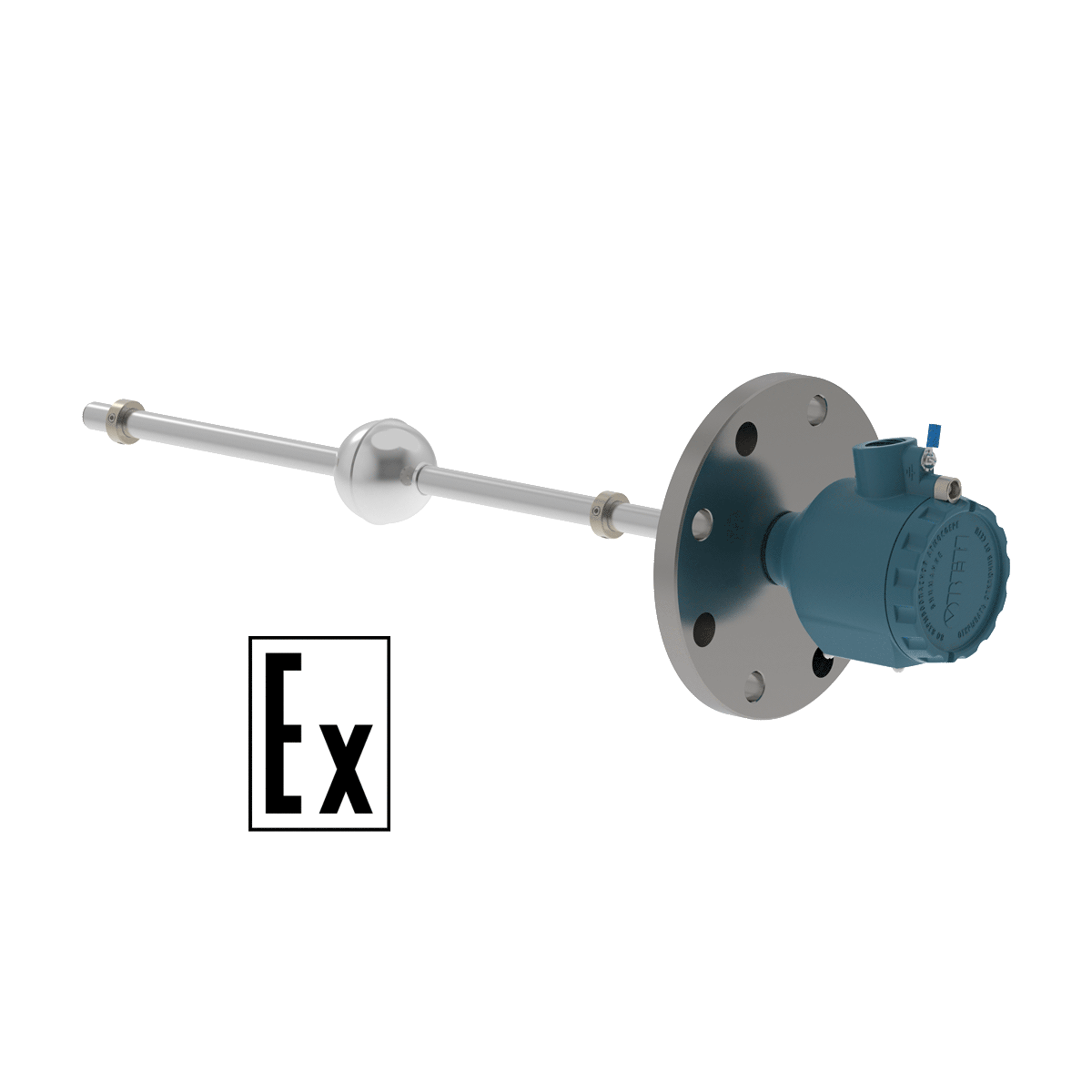

| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
 |  |  |
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости
.
| Наименование параметра | Значение |
| Характеристики питания | |
| Схема подключения | двухпроводная |
| Род питающего тока | постоянный |
| Напряжение питания постоянного тока | 12…36 В |
| Потребляемая мощность, не более | 1 Вт |
| Выходной сигнал | 4…20 мА |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | вертикально |
| Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
| Сечение соединительных проводов | 0,2…2 мм2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP67 |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С;
- Температура контролируемой среды от -60 до +125 °С;
- Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
- Плотность контролируемой среды не менее 0,65 г/см3;
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
