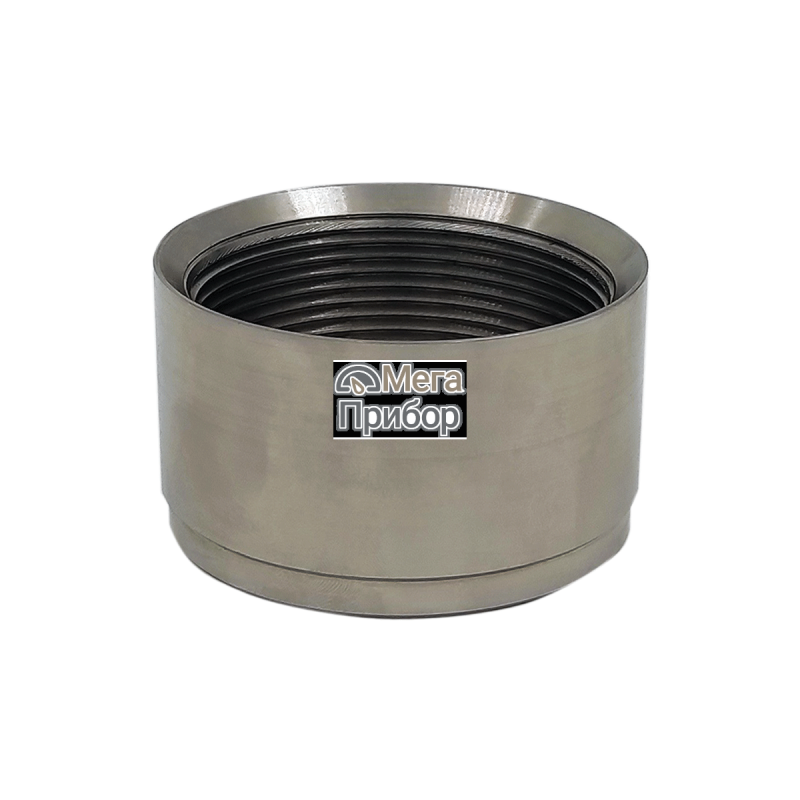

Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчиков ДС и КУ.
В комплекте к бобышкам Б.П.1 идёт уплотнительная прокладка из алюминиевого сплава АД1.
Бобышки приварные исполнения Б.П.7 предназначены для монтажа датчиков ПДУ-И (RS) и датчиков ПДУ-2Н (3Н).
В комплекте к бобышкам Б.П.7 идёт резиновое уплотнительное кольцо.
Дополнительные уплотнительные прокладки и кольца можно приобрести отдельно: уплотнительные прокладки и кольца.
Конструктивное исполнение
|
Б.П.1
Для датчиков ДС.П(ПВТ) (М20×1,5)
|
|
Б.П.1.20×1,5.L.1
|
М20×1,5
|
26
|
30
|
18
|
Популярные длины: 40, 60, 80, 100 мм.
Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм
|
18
|
Сталь 20
|
|
Б.П.1.20×1,5.L.2
|
18
|
Сталь AISI 304
|
|
Б.П.1
Для датчиков ДС.П(ПЗ;ПВТ) (G1/2)
|
Б.П.1.G1/2.L.1
|
G1/2
|
26
|
30
|
18
|
18
|
Сталь 20
|
|
Б.П.1.G1/2.L.2
|
18
|
Сталь AISI 304
|
|
Б.П.1
Для датчиков ДС.ПВТ (М27×1,5)
|
Б.П.1.27×1,5.L.1
|
М27×1,5
|
36
|
39,5
|
25
|
Популярные длины: 40, 60, 80, 100 мм.
Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм
|
25
|
Сталь 20
|
|
Б.П.1.27×1,5.L.2
|
25
|
Сталь AISI 304
|
|
Б.П.1
Для датчиков КУ1411 и ДС.ПВТ.4 (G3/4)
|
Б.П.1.G3/4.L.1
|
G3/4
|
36
|
39,5
|
25
|
25
|
Сталь 20
|
|
Б.П.1.G3/4.L.2
|
25
|
Сталь AISI 304
|
|
Б.П.7
Для датчиков ПДУ-2Н (G1) и ДУ31
|
 |
Б.П.7.G1.L.2 |
G1 |
39 |
43 |
- |
25, 30, 35, 40 |
25
|
Сталь AISI 304 |
| Б.П.7.G1.L.1 |
Сталь 20 |
|
Б.П.7
Для датчиков ПДУ-И (RS) и ПДУ-3Н (G2)
|
Б.П.7.G2.40.2
|
G2
|
66
|
70
|
40
|
25
|
Сталь AISI304
|
Б.Х.Х.Х.Х.Х
