ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).
ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.

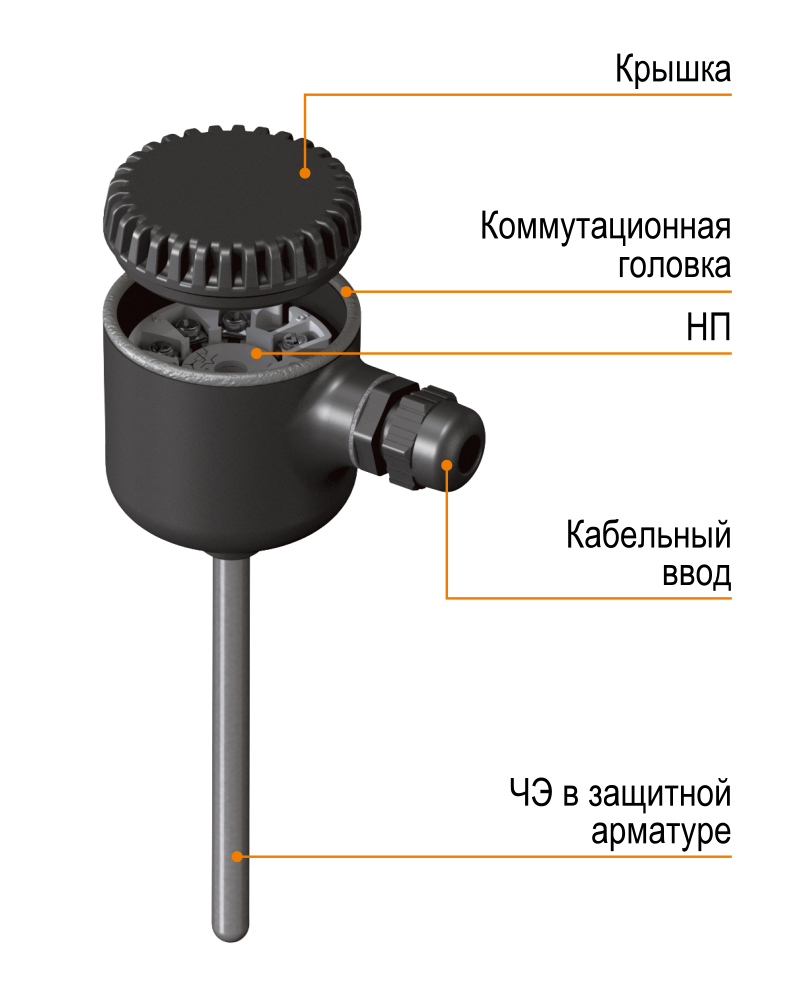

В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Преимущества датчиков температуры с RS-485:
- Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи.
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

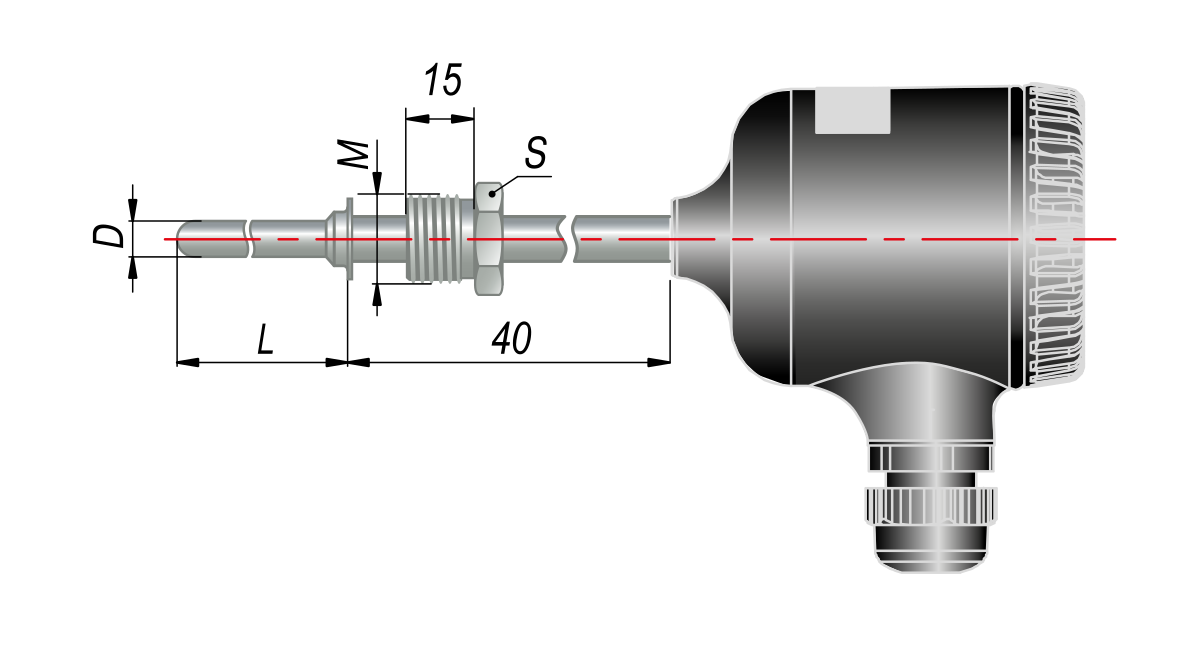

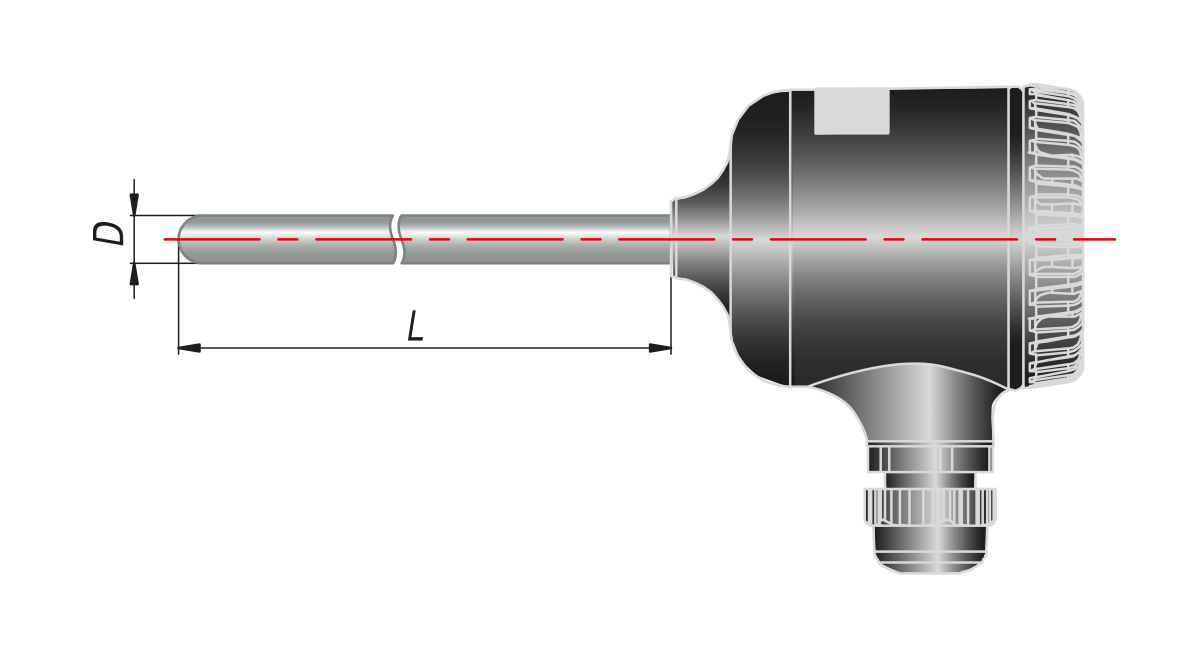

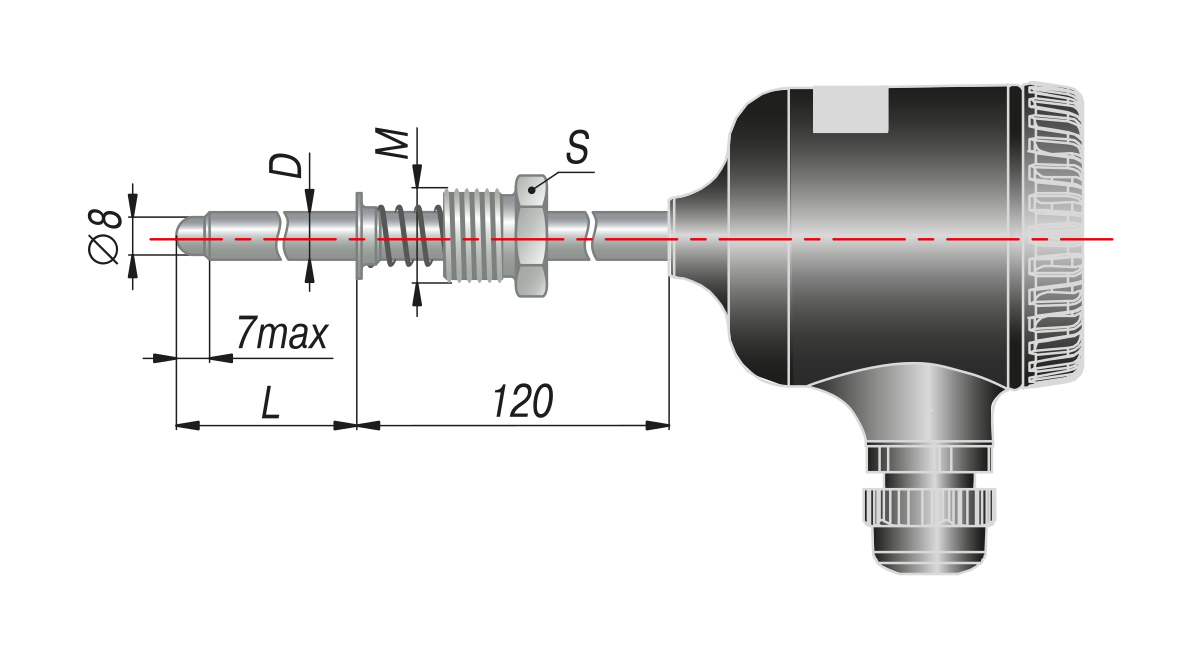

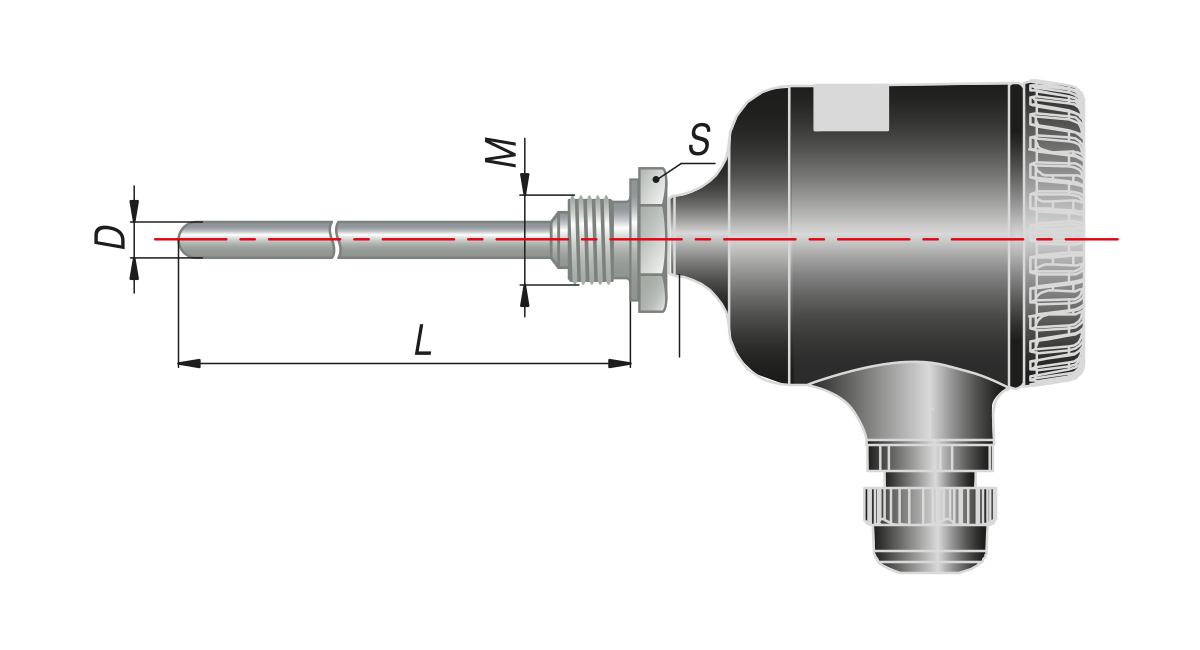

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Примечание.
1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
2. Модель ДТС405М с сенсорами 50П и 100П не изготавливается.
3. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
|
|
|
|

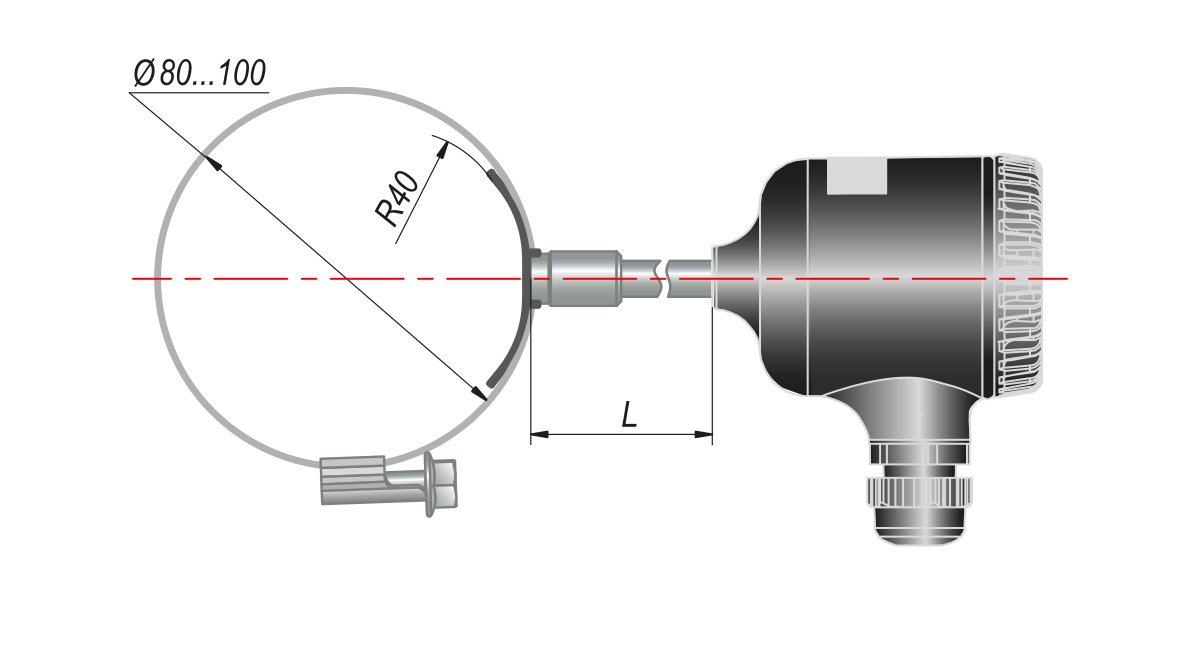

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
|

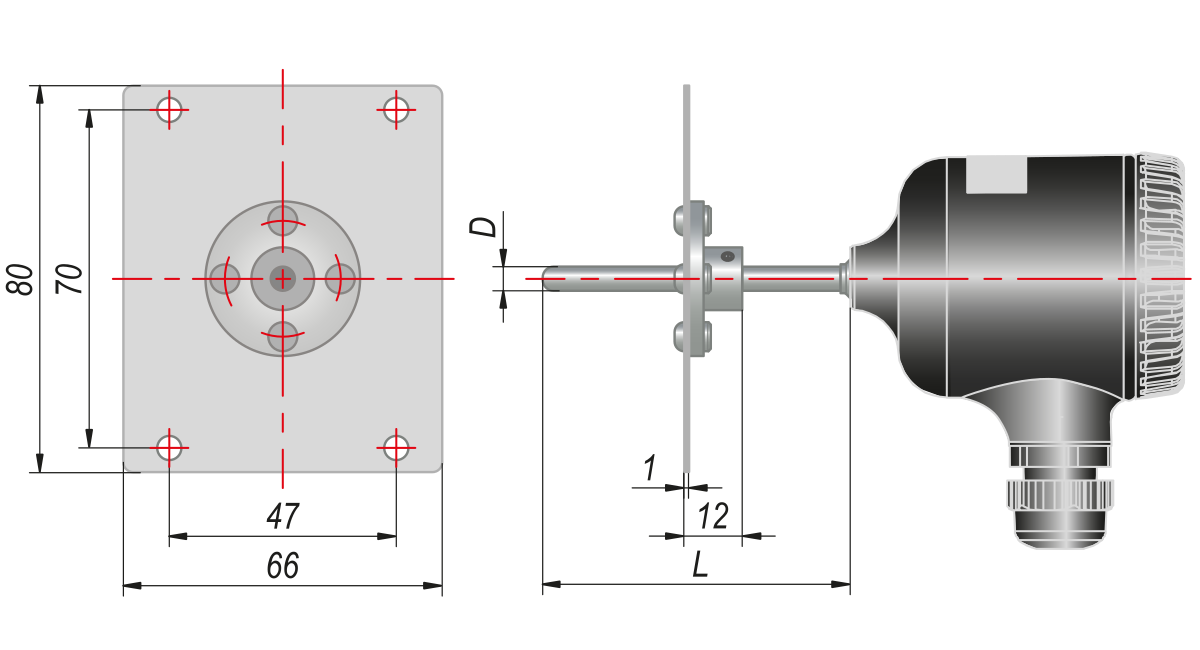

Рекомендации по монтажу ДТС405М:
|
Под НПЦ-1 | |
| Пластмассовая | Металлическая |
 |  |
Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS
|
Датчик |
Максимальный диапазон измерений, °С |
Пределы допускаемой основной приведенной погрешности, % |
|
ДТС-50М, ДТС-100М |
-50...+180 |
±0,5; ± 1,0 |
|
ДТС-PT100, ДТС-100П |
-50…+300 |
± 0,25 |
|
-50…+500 |
± 0,5 |
|
|
ДТС125М |
-40…+85 |
± 1,0 |
Технические характеристики
|
Наименование |
Значение |
|
Характеристики питания |
|
|
Номинальное значение напряжения питания (постоянного тока) |
24 В |
|
Диапазон допустимых напряжений питания (постоянного тока) |
10...42 В |
|
Защита от смены полярности напряжения питания |
есть |
|
Гальваническое разделение цепи питания от цепи ЧЭ |
Нет |
|
Гальваническое разделение цепи питания от цепи интерфейса RS-485 |
есть, до 500 В |
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
10 мин |
|
Интерфейс связи RS-485 |
|
|
Скорости обмена |
9600, 14400, 19200, 38400, 57600, 115200 бит/с |
|
Протокол связи |
Modbus RTU |
|
Режим работы в сети |
Slave |
|
Входное сопротивление |
96 кОм (1/8 от стандартной нагрузки) |
|
Характеристики конструкции |
|
|
Показатель тепловой инерции, не более |
20...40 с |
|
Номинальное давление (не более) защитной арматуры с диаметром погружной части: |
|
|
- до 6 мм |
0,4 МПа |
|
- 6 мм |
0,6 МПа |
|
- от 8 до 12 мм |
10,0 МПа |
|
- 12 мм и более |
16,0 МПа |
|
Степень защиты (по ГОСТ 14254): |
|
|
– корпус с пластмассовой коммутационной головкой; |
IP 54 |
|
– корпус с металлической коммутационной головкой и ДТС125М |
IP 65 |
|
Кабельный ввод (максимальный диаметр подключаемого кабеля): |
|
|
- для пластмассовой коммутационной головки |
М16×1,5 (ø10 мм); |
|
- для пластмассовой коммутационной головки ДТС125М.RS; |
М16×1,5 (ø6 мм); |
|
- для металлической коммутационной головки |
М20×1,5 (ø10 мм) |
|
Характеристики надежности |
|
|
Средняя наработка на отказ, не менее |
50 000 ч |
|
Средний срок службы, не менее |
12 лет |
|
Время непрерывной работы |
круглосуточно |
Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.RS
Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+180 °С.
Пример обозначения при заказе: ДТС035М-РТ100.0,25.120.RS
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 035, класс точности 0,25 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+300 °С.
Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры со следующими отличиями:
после обозначения конструктивного исполнения (модели) датчика указывается заглавная буква «М», указывающая на то, что датчик выполнен с увеличенной коммутационной головкой под нормирующий преобразователь;
в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «RS», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом RS-485.
Выбор сетевых настроек датчика
| Наименование параметра | Номер первого регистра | Количество регистров | Тип | Допустимые значения | Тип доступа | |
| Тип протокола обмена | 5601 | 15E1 | 1 | BYTE | 1 – Modbus RTU | RO |
| Адрес устройства | 5602 | 15E2 | 1 | BYTE | 1…16…247 | RW |
| Скорость обмена, бит/сек | 5603 | 15E3 | 1 | BYTE | 0 – 9600 1 – 14400 2 – 19200 3 – 38400 4 – 57600 5 – 115200 |
RW |
| Количество бит данных | 5604 | 15E4 | 1 | BYTE | 8 | RO |
| Контроль четности | 5605 | 15E5 | 1 | BYTE | 0 – нет 1 – четный 2 – нечетный |
RW |
| Количество стоп-битов | 5606 | 15E6 | 1 | BYTE |
0 – 1 |
RW |
| Сброс на заводские настройки: | ||||||
| Восстановить заводские настройки | 1400 | 578 | 1 | BYTE | 0/1 | RW |
| Предел регистрации | ||||||
| Верхний предел регистрации | 5306 | 14BA | 2 | REAL | -213...+1310 | RW |
| Нижний предел регистрации | 5308 | 14BC | 2 | REAL | -213...+1310 | RW |
Полный список параметров ДТС-RS см. в руководстве по эксплуатации.
