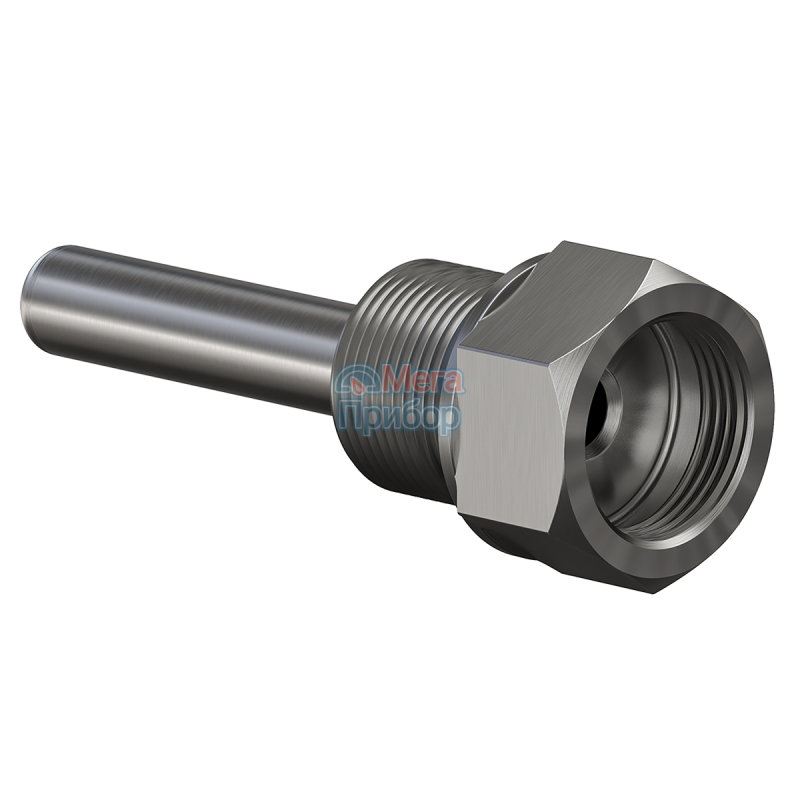

Гильза защитная ГЗ.16, ГЗ.25 сварная цилиндрическая для датчиков температуры диаметром 8 и 10 мм
Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.
Преимущества использования гильз защитных
Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.
Технические характеристики
Температура эксплуатации: до +600 °С.
Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.
Скорость потока зависит от толщины, диаметра, длины монтажной части и типа рабочей среды. С параметрами скорости потока можно ознакомиться в таблице ниже, после таблиц с конструктивными исполнениями.
ГЗ.16
Давление рабочей среды: до 16 МПа.
Внутренний диаметр: 9,6 мм (±0,7 мм).
Внешний диаметр: 12 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 8 мм.
ГЗ.25
Давление рабочей среды: до 25 МПа.
Внутренний диаметр: 12 мм (±1,0 мм).
Внешний диаметр: 16 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 10 мм.
Материалы деталей, контактирующих с рабочей средой
Трубка – 12Х18Н10Т.
Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).
Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу
|
Обозначение при заказе |
PN, МПа |
М |
М1 |
D, мм |
d, мм |
D1, мм |
S, мм |
L1, мм |
L2, мм |
L3, мм |
L, мм |
|
ГЗ.16.1.1.L |
16 |
M20×1,5 |
M20×1,5 |
12 |
9,6 |
30 |
30 |
20 |
16 |
5 |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
ГЗ.16.1.3.L |
G1/2 |
||||||||||
|
ГЗ.16.1.4.L |
R1/2 |
||||||||||
|
ГЗ.16.1.7.L |
М16х1,5 |
||||||||||
|
ГЗ.16.3.1.L |
G1/2 |
M20×1,5 |
|||||||||
|
ГЗ.16.3.3.L |
G1/2 |
||||||||||
|
ГЗ.16.3.4.L |
R1/2 |
||||||||||
|
ГЗ.16.3.7.L |
М16×1,5 |
||||||||||
|
ГЗ.16.4.1.L |
R1/2 |
М20х1,5 |
|||||||||
|
ГЗ.16.4.4.L |
R1/2 |
||||||||||
|
ГЗ.16.5.1.L |
M33×2 |
М20х1,5 |
41 |
41 |
|||||||
|
ГЗ.16.2.1.L |
M27×2 |
38 |
32 |
22 |
|||||||
|
ГЗ.16.6.1.L |
G3/4 |
Конструктивные исполнения гильз ГЗ.25
|
Обозначение при заказе |
PN, МПа |
М |
М1 |
D, мм |
d, мм |
D1, мм |
S, мм |
L1, мм |
L2, мм |
L3, мм |
L, мм |
|
ГЗ.25.1.1.L |
25 |
M20×1,5 |
M20×1,5 |
16 |
12 |
30 |
30 |
20 |
16 |
5 |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
ГЗ.25.1.3.L |
G1/2 |
||||||||||
|
ГЗ.25.3.1.L |
G1/2 |
M20×1,5 |
|||||||||
|
ГЗ.25.3.3.L |
G1/2 |
||||||||||
|
ГЗ.25.6.1.L |
G3/4 |
M20×1,5 |
38 |
32 |
22 |
||||||
|
ГЗ.25.2.1.L |
M27×2 |
M20×1,5 |
|||||||||
|
ГЗ.25.2.2.L |
M27×2 |
36 |
25 |
||||||||
|
ГЗ.25.5.1.L |
M33×2 |
M20×1,5 |
43 |
41 |
24 |
28 |
Обозначение при заказе | PN, МПа | М | М1 | D, мм | d, мм | D1, мм | S, мм | L1, мм | L2, мм | L3, мм | L, мм |
ГЗ.25.1.1.L | 25 | M20×1,5 | M20×1,5 | 16 | 12 | 30 | 30 | 20 | 16 | 5 | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
ГЗ.25.1.3.L | G1/2 | ||||||||||
ГЗ.25.3.1.L | G1/2 | M20×1,5 | |||||||||
ГЗ.25.3.3.L | G1/2 | ||||||||||
ГЗ.25.6.1.L | G3/4 | M20×1,5 | 38 | 32 | 22 | ||||||
ГЗ.25.2.1.L | M27×2 | M20×1,5 | |||||||||
ГЗ.25.2.2.L | M27×2 | 36 | 25 | ||||||||
ГЗ.25.5.1.L | M33×2 | M20×1,5 | 43 | 41 | 24 | 28 |
Обозначение при заказе | PN, МПа | М | М1 | D, мм | d, мм | D1, мм | S, мм | L1, мм | L2, мм | L3, мм | L, мм |
ГЗ.25.1.1.L | 25 | M20×1,5 | M20×1,5 | 16 | 12 | 30 | 30 | 20 | 16 | 5 | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
ГЗ.25.1.3.L | G1/2 | ||||||||||
ГЗ.25.3.1.L | G1/2 | M20×1,5 | |||||||||
ГЗ.25.3.3.L | G1/2 | ||||||||||
ГЗ.25.6.1.L | G3/4 | M20×1,5 | 38 | 32 | 22 | ||||||
ГЗ.25.2.1.L | M27×2 | M20×1,5 | |||||||||
ГЗ.25.2.2.L | M27×2 | 36 | 25 | ||||||||
ГЗ.25.5.1.L | M33×2 | M20×1,5 | 43 | 41 | 24 | 28 |
|
Обозначение при заказе |
PN, МПа |
М1 |
D, мм |
d, мм |
D1, мм |
D2, мм |
L1, мм |
L2, мм |
L3, мм |
L4, мм |
L, мм |
|
ГЗ.16.0.1.L |
16 |
М20×1,5 |
12 |
9,6 |
19,9 |
28 |
16 |
16 |
5 |
41 |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
ГЗ.16.0.3.L |
G1/2 |
||||||||||
|
ГЗ.25.0.1.L |
25 |
М20×1,5 |
16 |
12 |
26,9 |
39 |
|||||
|
ГЗ.25.0.3.L |
G1/2 |
Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)
|
Модель |
Номинальное давление РN, МПа |
Погружаемая часть L, мм |
Максимальная скорость потока, м/с |
|
|
пар |
вода |
|||
|
ГЗ.25.Х.X.L |
25 |
60, 80, 100, 120 |
40 |
4,0 |
|
160 |
30 |
3,0 |
||
|
200, 250, 320 |
25 |
2,5 |
||
|
400, 500, 630, 800, 1000 |
5 |
0,5 |
||
|
1250, 1600, 2000 |
2 |
0,2 |
||
|
ГЗ.16.Х.X.L |
16 |
60, 80, 100, 120 |
25 |
2,5 |
|
160, 200, 250, 320 |
15 |
1,5 |
||
|
400, 500, 630, 800, 1000 |
3 |
0,3 |
||
|
1250, 1600, 2000 |
1 |
0,1 |
||
|
Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза. |
||||
