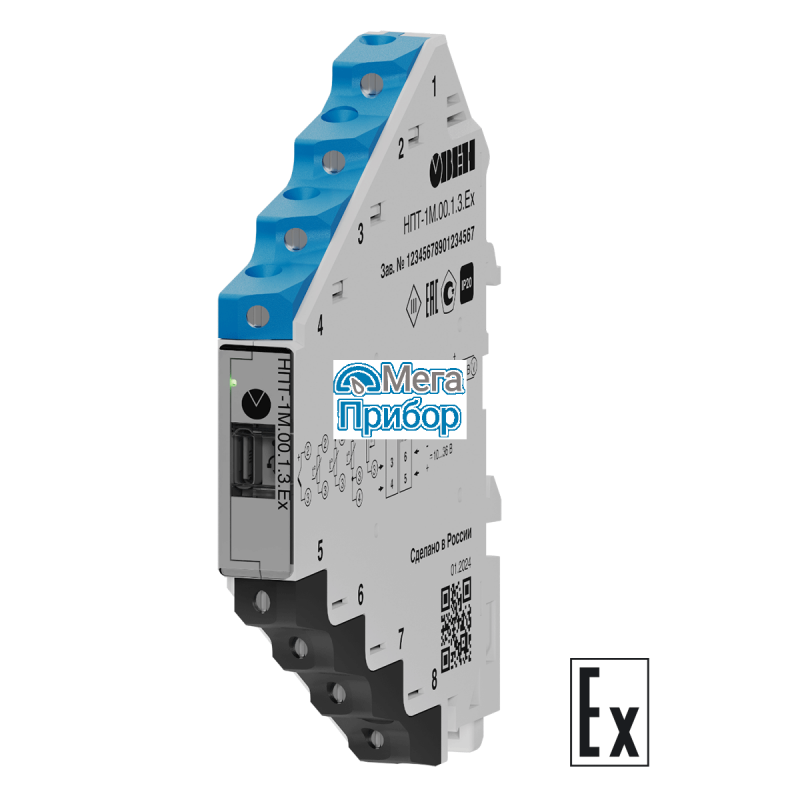

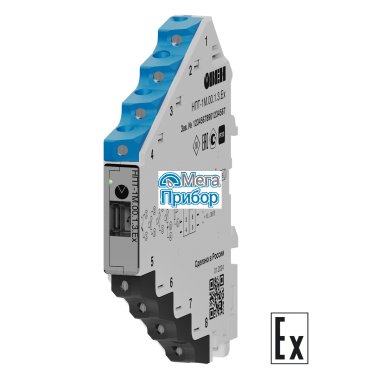

НПТ-1М.Ex – активный барьер искрозащиты для термопар, термосопротивлений, потенциометров и сопротивлений, преобразующий их сигналы в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применяется в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов или паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма).
Благодаря наличию гальванической развязки не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Является средством измерения.
Межповерочный интервал 5 лет.
Преимущества
Безопасность во взрывоопасных зонах
Соответствует требованиям взрывозащиты с маркировкой [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.
Межповерочный интервал 5 лет
Межповерочный интервал преобразователя НПТ-1М.Ex составляет 5 лет, что позволяет существенно экономить на регулярной поверке, снижает эксплуатационные затраты и упрощает техническое обслуживание.
Установка вплотную
Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
Удобный и стильный дизайн
Корпус прибора отличается малой глубиной, что позволяет размещать его в шкафах с ограниченным пространством. Особая форма корпуса в виде «ёлочки» и зажимные клеммы, повернутые на 15°, обеспечивают удобство монтажа. Эстетичный собственный дизайн корпуса выделяется среди типовых решений.
Простота настройки
Конфигурирование осуществляется через ПК с использованием единой программы Owen Configurator.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что преобразователь соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Возможности
НПТ-1М.Ех поддерживает настройку:
- Типа подключенного сенсора.
- Схема подключаемого сенсора: 2-, 3- или 4-проводная.
- Выбор выходного сигнала по току или напряжению.
- Задание выходного сигнала при аварии.
- Задание диапазона преобразования.
Это обеспечивает гибкость при интеграции в различные системы автоматизации.
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Питание прибора
|
Номинальное значение напряжения питания постоянного тока |
=24 В |
|
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
|
Гальваническая развязка питания от входов/выходов |
2500 В |
|
Тип подключения питания |
Отдельными проводами |
Подключение датчиков и характеристики входных сигналов
|
Тип датчика |
ТС, ТП, сопротивление, потенциометры |
|
Схем подключения ТС |
2-, 3- или 4-проводная |
|
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
Характеристики выходных сигналов
|
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
Напряжение |
0…10, 2…10, 0…5 В |
|
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА Ток 0…20 – 21…23 мА Ток 0…5 – 5…6 мА |
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
|
|
Функция преобразования входных сигналов |
Линейная |
|
|
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
|
Время
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
|
Питание выходного сигнала |
От встроенного источника |
Настройки устройства
|
Разъем для конфигурирования |
USB Type-C |
|
ПО для конфигурирования |
Owen Configurator |
Метрологические характеристики
|
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
- при работе с ТП |
0,5 % |
|
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С, не более |
- при работе с ТС |
0,125 % |
|
- при работе с ТП |
0,25 % |
Характеристики конструкции
|
Габаритные размеры |
(12×107×89) ± 1 мм |
|
Степень защиты корпуса |
IP20 |
|
Степень защиты клемм |
IP20 |
|
Масса в упаковке, не более |
0,3 кг |
Условия эксплуатации
|
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность воздуха, не более |
95 % |
|
Атмосферное давление |
84…106,7 кПа |
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
|
Устойчивость к электромагнитным воздействиям |
Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013 |
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
Параметры взрывозащиты
|
Маркировка |
[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC |
Максимальные значения для подключения по цепи датчика |
||||
|
Максимальное напряжение постоянного тока или эффективное значение переменного, Um |
250 В |
|||
|
Максимальное выходное напряжение, Uo |
5,4 В |
|||
|
Максимальный выходной ток, Io |
95 мА |
|||
|
Максимальная выходная мощность, Ро |
0,147 Вт |
|||
|
|
Группа I |
Подгруппа IIA |
Подгруппа IIC |
Подгруппа IIB, IIIC |
|
Максимальная внешняя емкость, Со |
1000 мкФ |
1000 мкФ |
35,7 мкФ |
1000 мкФ |
|
Максимальная внешняя индуктивность, Lo |
51 мГн |
31,5 мГн |
3,9 мГн |
15,7 мГн |
Параметры искробезопасного подключения (обновлено август 2025)
Параметр |
НПТ-1М.Ех |
|
Максимальное выходное напряжение, Uo, В |
5,4 |
|
Максимальный выходной ток, Io, мА |
95 |
|
Максимальная внешняя емкость, Co, мкФ |
35,7 |
|
Максимальная внешняя индуктивность, Lo, мГн |
3,9 |
Характеристики подключаемых датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||
|
Тип |
Диапазон преобразования |
|
|
Макс. |
Мин. |
|
|
Cu50 |
-50…+200 °С |
50 °С |
|
50М |
-180…+200 °С |
50 °С |
|
Pt50 |
-200…+750 °С |
100 °С |
|
50П |
-200…+750 °С |
100 °С |
|
Сu100 |
-50…+200 °С |
50 °С |
|
100M |
-180…+200 °С |
50 °С |
|
Pt100 |
-200…+750 °С |
100 °С |
|
100П |
-200…+750 °С |
100 °С |
|
100H |
-60…+180 °С |
50 °С |
|
Термопары по ГОСТ Р 8.585 |
||
|
TХК (L) |
-200…+800 °С |
400 °С |
|
TЖК (J) |
-200…+1200 °С |
500 °С |
|
TНН (N) |
-200…+1300 °С |
500 °С |
|
TХА (К) |
-200…+1300 °С |
500 °С |
|
TПП (S) |
0…+1750 °С |
400 °С |
|
TПП (R) |
0…+1750 °С |
500 °С |
|
ТПР (В) |
+200…+1800 °С |
700 °С |
|
TВР (А-1) |
0…+2500 °С |
600 °С |
|
ТВР (А-2) |
0…+1800 °С |
600 °С |
|
ТВР (А-3) |
0…+1800 °С |
600 °С |
|
ТМК (Т) |
-200…+400 °С |
300 °С |
|
Термопары по DIN 43710 |
||
|
Typ L |
-200…+900 °С |
400 °С |
|
Потенциометр |
||
|
R<1 кОм |
0…100 % |
10 % |
|
Сопротивление |
||
|
R<1 кОм |
0…1000 Ом |
100 Ом |
Схема подключения НПТ-1М.00.1.3.Ех
