КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Задачи автоматизации

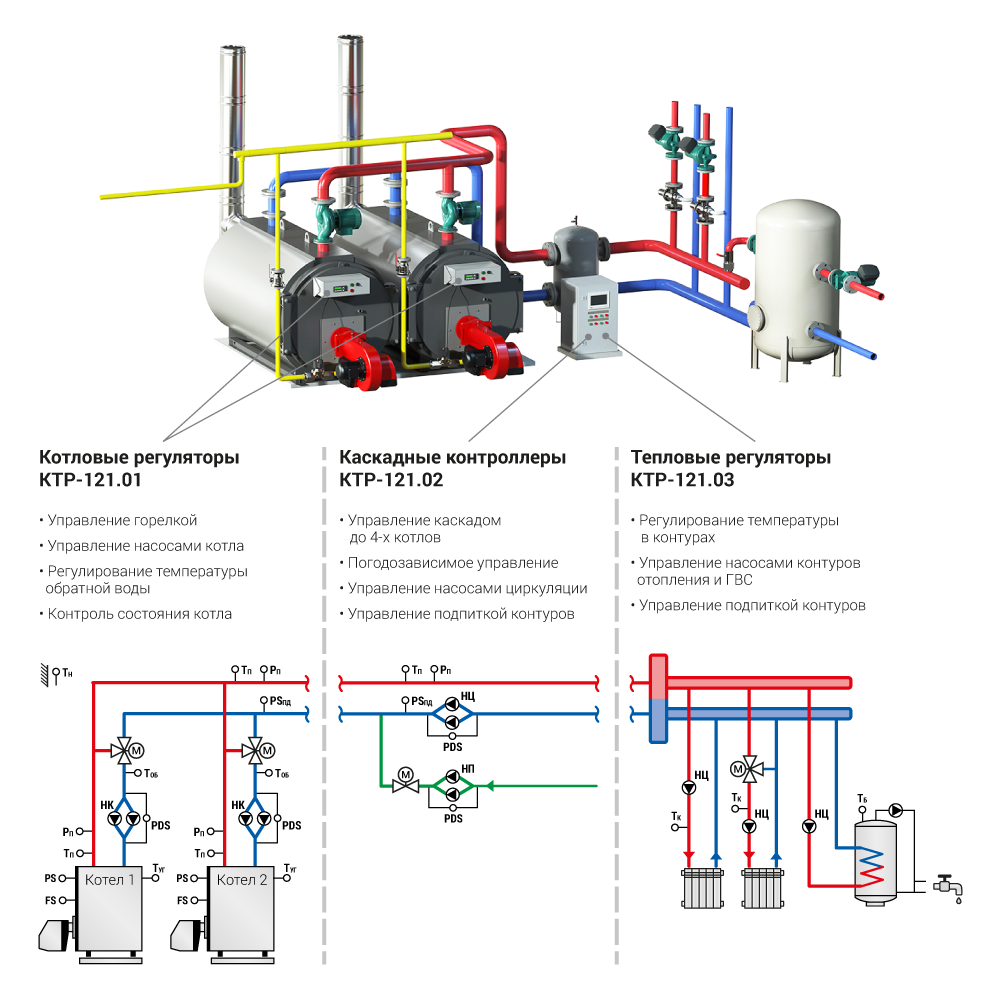

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 – автоматика котла.
- КТР-121.02 – автоматика котельной.
- КТР-121.03 – автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
Преимущества
Содержимое модального окна...
Параметр | Значение | |
КТР-121.220 | КТР-121.24 | |
Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
Гальваническая развязка | Есть | |
Потребляемая мощность, не более | 17 ВА | 10 Вт |
Встроенный источник питания | Есть | - |
Выходное напряжение встроенного источника питания постоянного тока, В | 24 ± 3 | - |
Сетевые возможности | ||
Интерфейс связи | RS-485 | |
Протокол связи | Modbus-RTU, Modbus-ASCII | |
Режим работы | Master/Slave | |
Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
Конструкция | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры, мм | 123×90×58 | |
Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
Средний срок службы, лет | 8 | |
Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
Тип подключаемого датчика | Механические коммутационные устройства (реле, контакты кнопок и выключателей) | |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
Электрическая прочность изоляции, В | 1780 между группами входов | |
2830 между другими цепями контроллера | ||
Аналоговые входы | ||
Количество | 4 | |
Тип датчика |
| |
Предел основной приведенной погрешности, % | ± 1 | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество выходных устройств | 8 | |
Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
Гальваническая развязка | Индивидуальная | |
Коммутируемое напряжение в нагрузке, В, не более: | ||
– для цепи постоянного тока | 30 (резистивная нагрузка) | |
– для цепи переменного тока | 250 (резистивная нагрузка) | |
Допустимый ток нагрузки, не более | 5 А | 3 А |
Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
Механический ресурс реле, циклов, не менее | 10 000 000 |
S3 – сигнал аварии горелки котла В4 – подтверждение розжига горелки PDS – датчик перепада давления РS – реле давления в котле FS – реле протока теплоносителя через котел Рп – датчик давления в подающем трубопроводе Тп – датчик температуры в подающем трубопроводе Тоб – датчик температуры в обратном трубопроводе Туг – датчик температуры уходящих газов | КП – клапан протока НРЦ – насос рециркуляции НК – котловой насос К1 – К3 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
Схемы подключения 02.20 и 02.40
Алгоритм 02.20 и 02.40 | |
S3 – сигнал аварии горелки В4 – подтверждение розжига горелки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Рп – датчик давления в общем трубопроводе К1 – К12 – промежуточные реле | Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки Т6Т8 – вторая ступень горелки Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
Схемы подключения 02.22
Алгоритм 02.22 | |
S3 – сигнал аварии горелки (НО или НЗ) В4 – подтверждение розжига горелки РS1(2) – реле давления в котле 1(2) Тобщ – датчик температуры теплоносителя в общем трубопроводе Тн – температура наружного воздуха Тп1(2) – температура котла 1(2) К1 – К6 – промежуточные реле Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки | Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки PDS К1(2) – PDS насосов циркуляции 1(2) FS 1(2) – проток через котел 1(2) PS 1(2) – давление в топке котла 1(2) Блок К1(2) – блокировка котла 1(2) НЦ 1(2) К1/НЦ1(2) – циркуляционный насос 1(2), котла 1/насос сетевой 1(2) НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 НРЦ К1(2) – насос рециркуляции котла 1(2) |
Схемы подключения 02.23
Алгоритм 02.23 | |
S3 – сигнал аварии горелки (НО или НЗ) В4 – подтверждение розжига горелки РS1(2) – реле давления в котле 1(2) Тобщ – датчик температуры теплоносителя в общем трубопроводе Тн – температура наружного воздуха Тп1(2) – температура котла 1(2) К1 – К6 – промежуточные реле Т1Т2 – запрос на розжиг горелки Т6Т7 – первая ступень горелки Т6Т7Т8 – модуляция горелки Т9Т11 – третья ступень горелки Ав. К – авария котлов | Ав. Кон – авария контуров PDS К1(2) – PDS насосов циркуляции 1(2) НК 1(2) – подтверждение работы насосов контура 1(2) PS 1(2) – давление в топке котла 1(2) Старт/Стоп К1(2) – старт/стоп контура 1(2) НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 КЗР1(2) откр. – сигнал открыть КЗР контура 1(2) КЗР1(2) закр. – сигнал закрыть КЗР контура 1(2) |
Схемы подключения 02.41
Алгоритм 02.41 | ПРМ |
PDS НС – датчик перепада давления на группе сетевых насосов PDS НП – датчик перепада давления на группе насосов подпитки Ав.останов – кнопка аварийного останова котельной РS – датчик реле давления (прессостат) для работы подпитки НС – сетевой насос НП – насос подпитки НРЦ – сетевой насос рециркуляции КП – клапан системы подпитки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Тоб – температуры в обратном трубопроводе Рп – датчик давления в общем трубопроводе Ав.общ – лампа общей аварии | Пожар – сигнал от датчика пожарной безопасности (НЗ) Взлом – сигнал от датчика проникновения в помещение (НЗ) Рг min – реле минимального давления газа (НЗ) Рг max – реле максимального давления газа (НЗ) СО – датчик загазованности угарным газом II порог (НЗ) СН – датчик загазованности метан II порог (НЗ) ГК – сигнал обратной связи положения газового клапана (НО) |
Схемы подключения 02.43
Алгоритм 02.43 | |
PDS НС – датчик перепада давления на сетевом насосе PDS НП – датчик перепада давления на насосе подпитки НС – подтверждение работы сетевых насосов Соло – кнопка режима "Соло" работы котлов Ав.останов – кнопка аварийного отключения РS – датчик реле давления (прессостат) для работы подпитки НП 1(2) – насос подпитки НК 1(2) – насос циркуляции контура 1(2) КП – клапан подпитки Тобщ – датчик температуры теплоносителя в общем подающем трубопроводе Тн – температура наружного воздуха | Тк1(2) – температура подачи в контуре 1(2) PDS К1(2) – PDS насосов циркуляции контура 1(2) НК 1(2) –подтверждение работы насосов контура 1(2) РS 1(2) – давление в топке котла 1(2) Старт/Стоп К1(2) – старт/стоп контура 1(2) НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1 НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2 КЗР1(2) откр. – сигнал открыть КЗР контура 1(2) КЗР1(2) закр. – сигнал закрыть КЗР контура 1(2) Ав. К1(2) – авария контура 1(2) |
Алгоритм 03.10 | Алгоритм 03.20 |
PDS НЦ – датчик перепада давления на группе насосов тепловых контуров НЦ – насос циркуляции теплового контура НЦгвс – загрузочный насос бойлера КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть» Зима/Лето – внешняя кнопка смены сезонов Сброс – внешняя кнопка сброса аварий Тк – датчик температуры в тепловом контуре Тгвс – датчик температуры в бойлере на ГВС Авария – лампа общей аварии | PDS НЦ – датчик перепада давления на группе насосов тепловых контуров PDS НП – датчики перепада давления на группе насосов подпитки PS – датчики реле давления (прессостат) для работы подпитки Зима/Лето– внешняя кнопка смены сезонов Сброс – кнопка сброса аварии Тк – датчик температуры в тепловом контуре Рк – датчики давления в тепловом контуре НЦ – насос циркуляции теплового контура НП – насос подпитки теплового контура КП – клапаны подпитки теплового контура Авария – лампа общей аварии К1 – первый контур К2 – второй контур |
