Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации.
Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”.
Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения.
Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.

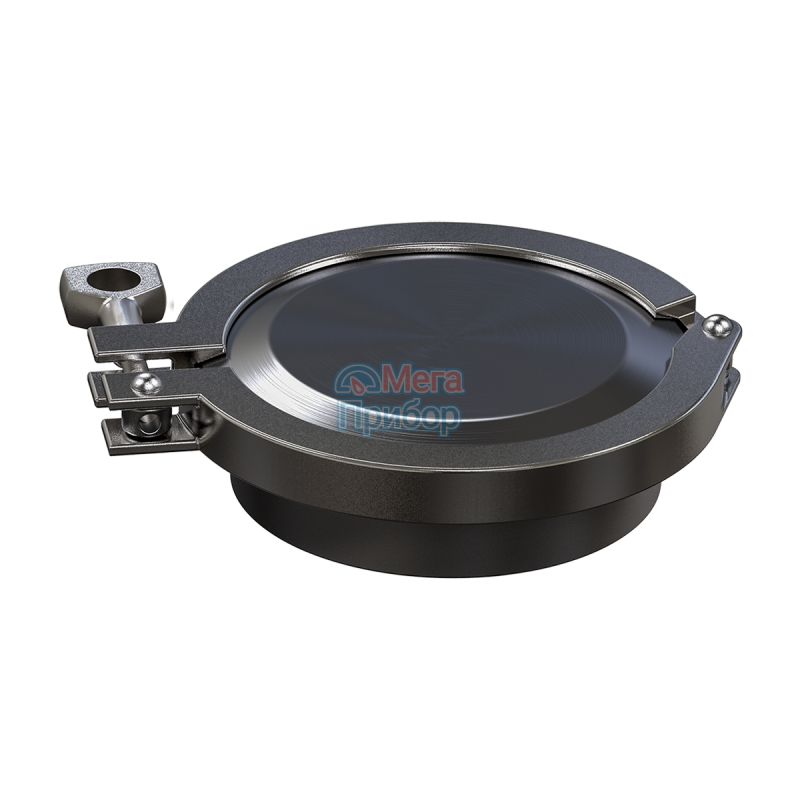

Комплект СLАМР
|
Наименование параметра |
Значение |
|
Материал прокладки |
EPDM |
|
Температура эксплуатации уплотнения EPDM |
От 0 до +100 °С |
|
Условное давление Ру для DN 65, 80, 100 |
1,0 МПа |
|
Условное давление Ру для DN 20, 25, 32, 40, 50 |
1,6 МПа |
|
Материал патрубка под сварку, зажимного хомута, заглушки |
Нержавейка AISI 304 |
|
Обозначение |
d1 |
d2 |
d3 |
d4 |
|
КОМПЛЕКТ СLАМР DN20 DIN32676 |
20 |
23 |
34 |
27,5 |
|
КОМПЛЕКТ СLАМР DN25 DIN32676 |
26 |
29 |
50,5 |
43,5 |
|
КОМПЛЕКТ СLАМР DN32 DIN32676 |
32 |
35 |
50,5 |
43,5 |
|
КОМПЛЕКТ СLАМР DN40 DIN32676 |
38 |
41 |
50,5 |
43,5 |
|
КОМПЛЕКТ СLАМР DN50 DIN32676 |
50 |
53 |
64 |
56,5 |
|
КОМПЛЕКТ СLАМР DN65 DIN32676 |
66 |
70 |
91 |
83,5 |
|
КОМПЛЕКТ СLАМР DN80 DIN32676 |
81 |
85 |
106 |
97 |
|
КОМПЛЕКТ СLАМР DN100 DIN32676 |
100 |
104 |
119 |
110 |
|
Внешний вид |
Описание |
Наименование |
|
КОМПЛЕКТ СLАМР DN Х DIN32676 |
В комплект входит: Патрубок – 1 шт. Хомут – 1 шт. Заглушка – 1 шт. Прокладка – 1 шт. |
КОМПЛЕКТ СLАМР DN20 DIN32676 |
|
КОМПЛЕКТ СLАМР DN25 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN32 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN40 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN50 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN65 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN80 DIN32676 |
||
|
КОМПЛЕКТ СLАМР DN100 DIN32676 |
||
|
ПРОКЛАДКА CLAMP DN Х (EPDM) |
В упаковку входит: Прокладка – 5 шт. |
ПРОКЛАДКА CLAMP DN20 (EPDM) |
|
ПРОКЛАДКА CLAMP DN25 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN32 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN40 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN50 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN65 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN80 (EPDM) |
||
|
ПРОКЛАДКА CLAMP DN100 (EPDM) |
