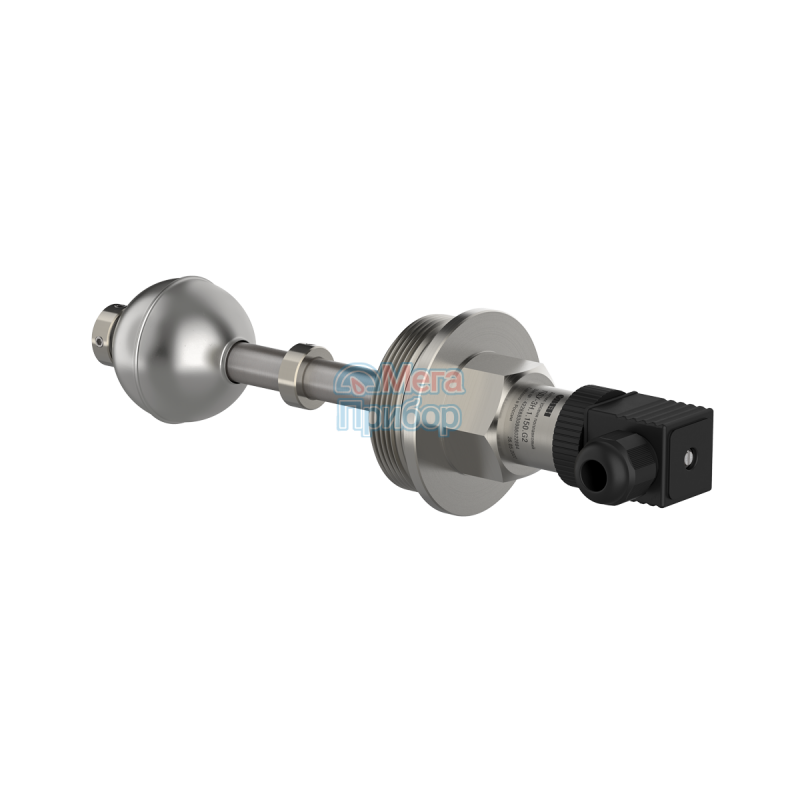

ПДУ-Ex поплавковые датчики (сигнализаторы) уровня во взрывозащищенном исполнении

Цена от 3002 руб. с НДС *

*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Для ознакомления с датчиками уровня в общепромышленном исполнении перейдите по ссылке.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, стандартное исполнение	Длина штока L, максимальная (под заказ)

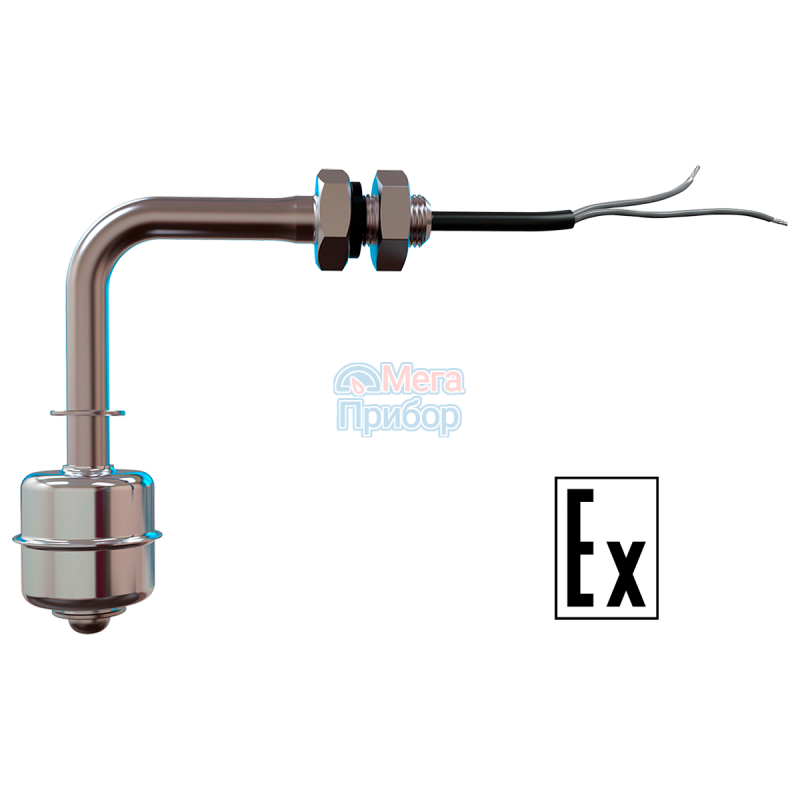

ПДУ-1.1-Ex	Горизонтальный	Цилиндрический	76 мм	2 500 мм
ПДУ-2.1-Ex	Вертикальный	Цилиндрический	40 мм	2 500 мм

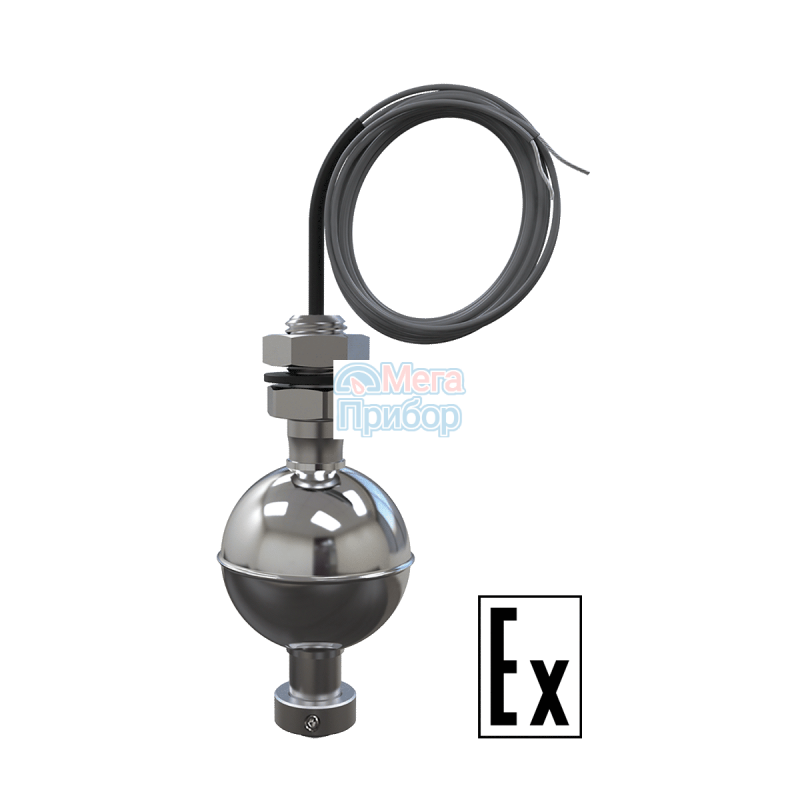

ПДУ-3.1-Ex	Вертикальный	Шарообразный	85 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)
ПДУ-1.2-Ex	Горизонтальный	Цилиндрический	2 500 мм
ПДУ-2.2-Ex	Вертикальный	Цилиндрический	2 500 мм
ПДУ-3.2-Ex	Вертикальный	Шарообразный	3 000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, максимальная (под заказ)

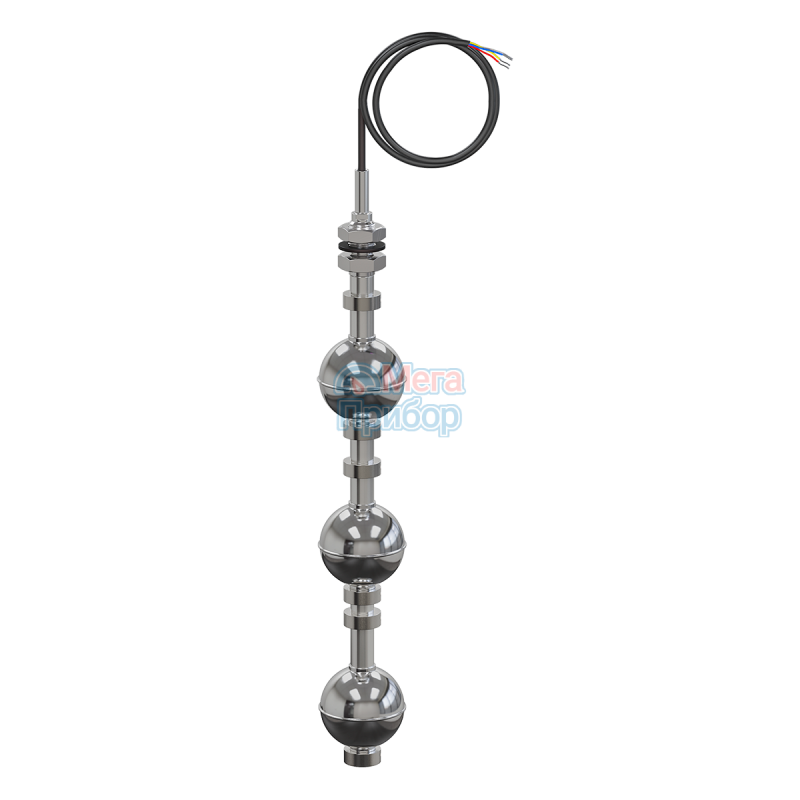

ПДУ-3.3-Ex	Вертикальный	Шарообразный	3 000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Основные технические характеристики:

Наименование параметра	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней	1 или 2		1; 2; 3
Максимальный коммутируемый ток, мА	88
Максимальное коммутируемое напряжение, В	31.8
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1х10⁶
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	2500		3000
Cостояние контактов датчика в нижнем положении поплавка:
для ПДУ-Х.1, ПДУ-Х.2, ПДУ-3.3	Нормально-разомкнутое
для ПДУ-Х.1.К, ПДУ-Х.2.К, ПДУ-3.3.К	Нормально-замкнутое
Плотность измеряемой среды, г/см³	0,70		0,65
Температура контролируемой среды, °С	-40...+105
Давление контролируемой среды, МПа	1,6		2
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP68
Длина провода, м (не указывается при заказе)	0,5
Длина кабельного вывода, м	Значение кратное 1, минимальная длина 3
Искробезопасные параметры
Максимальное входное напряжение U_i, В	31.8
Максимальный входной ток I_i, мА	88
Максимальная внутренняя емкость C_i, мкФ	0,08
Максимальная внутренняя индуктивность L_i, мГн	1

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U₀ ≤ U_i, I₀ ≤ I_i, С₀ ≥ C_i + С_К, L₀ ≥ L_i + L_К (где С_К и L_К – емкость и индуктивность соединительных кабелей соответственно).

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

ПДУ-Х.1.Х.Х/Х-Ex

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Внимание!

Полная длина датчиков ПДУ-1.2-Ех и ПДУ-2.2-Ех составляет (L + 40) мм.

Полная длина датчиков ПДУ-3.2-Ех составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

ПДУ-Х.2.Х.Х.Х.Х/Х-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Внимание!

Полная длина датчиков ПДУ-3.3-Ех составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

ПДУ-3.3.Х.Х.Х.Х.Х.Х/Х-Ex

Примеры обозначения датчиков при заказе

ПДУ-2.1.1000/3-Ex

Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.

ПДУ-2.1.100-Ex

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутым тип контакта, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5-Ex

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.
