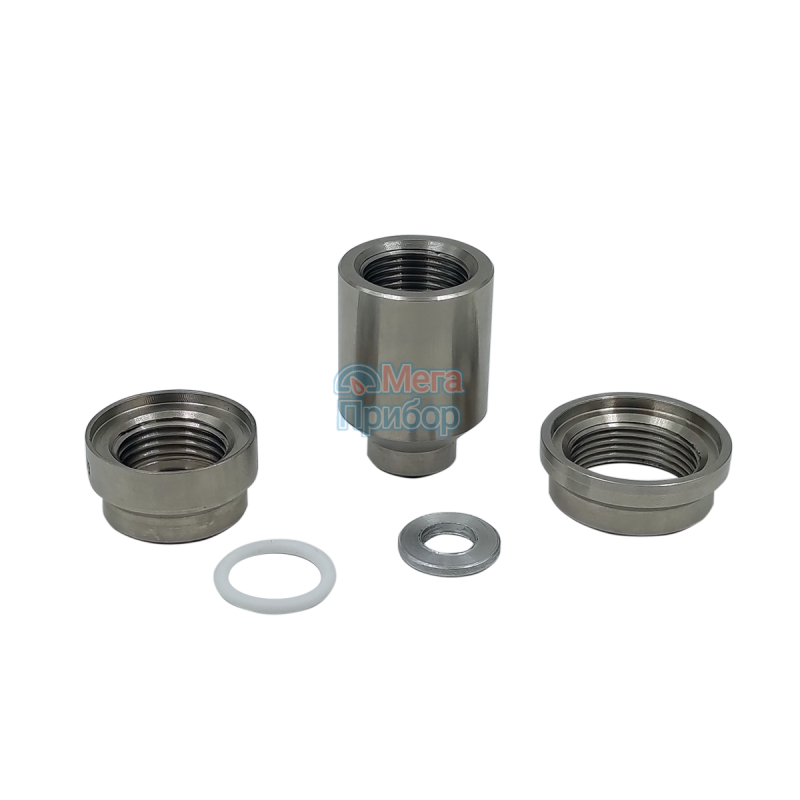

Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчика давления ПД100(И) с резьбой G1/4 модели х8х.

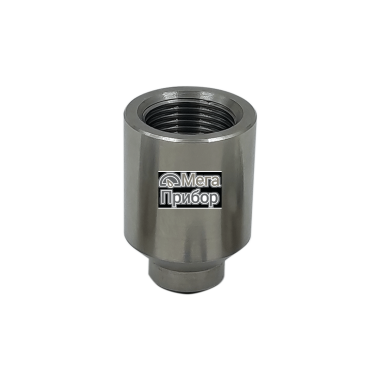

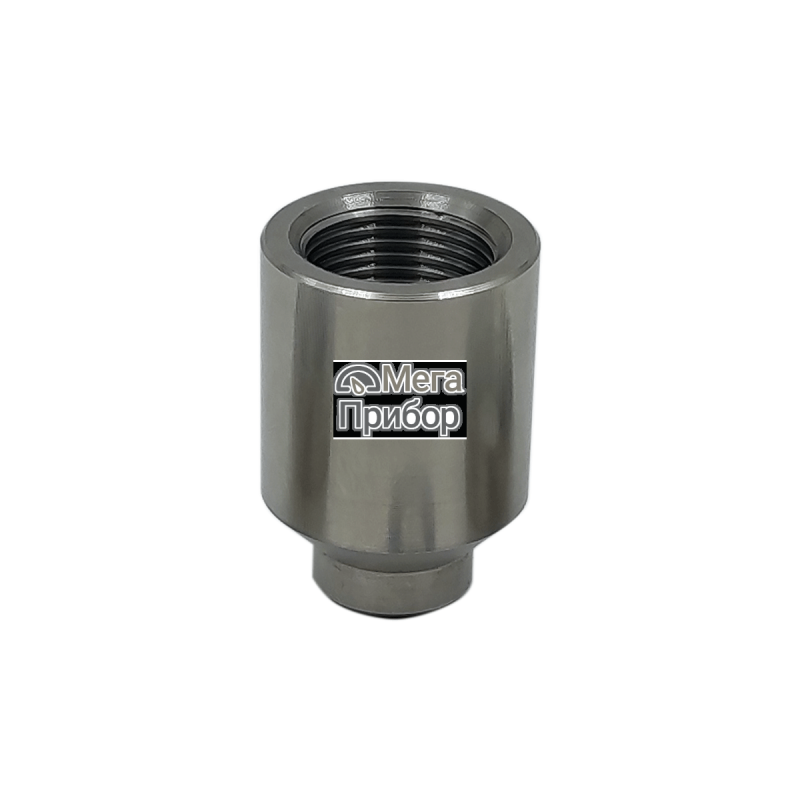

Бобышки приварные исполнения Б.П.4 предназначены для монтажа датчика давления ПД100(И) с резьбой М20×1,5 моделей х1х или G1/2 моделей х7х, трубок Перкинса ТО, ТИ, блоков вентильных БВ, демпферов УД, охладителей УО.
В комплекте к бобышкам Б.П.1 и Б.П.4 идёт уплотнительная прокладка из алюминиевого сплава АД1.
Бобышки приварные исполнения Б.П.5 предназначены для монтажа датчика давления ПД100(И) с торцевой мембраной модели 121.
Бобышки приварные исполнения Б.П.6 предназначены для монтажа датчика давления ПД100(И) с торцевой мембраной модели 141.
В комплекте к бобышке Б.П.5 идёт уплотнительное кольцо из силикона. Бобышка Б.П.6 прокладкой не комплектуется.
Дополнительные уплотнительные прокладки из фторопласта или паронита можно приобрести отдельно: уплотнительные прокладки и кольца.
| С чем применяются |
Конструктивное исполнение |
Модель (обозначение при заказе) |
M, мм |
D, мм |
D1, мм |
d, мм |
L, мм |
l, мм |
Материал |
|
Б.П.1 Для датчиков давления модели х8х (G1/4) |
|
Б.П.1.G1/4.L.1 |
G1/4 |
26 |
30 |
11 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 |
Сталь 20 |
|
Б.П.1.G1/4.L.2 |
Сталь AISI 304 |
||||||||
|
Б.П.4 Для датчиков давления модели х1х (М20×1,5), трубок ТО, ТИ, блоков вентильных БВ, демпферов УД, охладителей УО |
|
Б.П.4.20×1,5.L.2 |
М20×1,5 |
17 |
28 |
8,5 |
Популярная длина: 40 мм. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
18 |
Сталь AISI 304 |
|
Б.П.4.20×1,5.L.1 |
Сталь 20 |
||||||||
|
Б.П.4 Для датчиков давления модели х7х (G1/2) |
Б.П.4.G1/2.L.2 |
G1/2 |
17 |
28 |
8,5 |
Сталь AISI 304 |
|||
|
Б.П.4.G1/2.L.1 |
Сталь 20 |
||||||||
|
Б.П.5 Для датчика давления с торцевой мембраной модели 121 (G1/2) |
Б.П.5.G1/2.L.1 |
G1/2 |
26 |
30 |
- |
16 |
14,5 |
Сталь 20 |
|
|
Б.П.5.G1/2.L.2 |
Сталь AISI 304 |
||||||||
|
Б.П.6 Для датчика давления с торцевой мембраной модели 141 (М24×1,5) |
|
Б.П.6.24×1,5.13.1 |
М24×1,5 |
30 |
34 |
- |
12,5 |
10 |
Сталь 20 |
|
Б.П.6.24×1,5.13.2 |
Сталь AISI 304 |
Б.П.Х.Х.Х.Х
