- 25ч945п Клапаны запорно-регулирующие односедельные (КЗР)
- 25ч945нж Клапаны регулирующие односедельные (КР)
- 25ч945нж Клапаны регулирующие односедельные КР для пара
Назначение

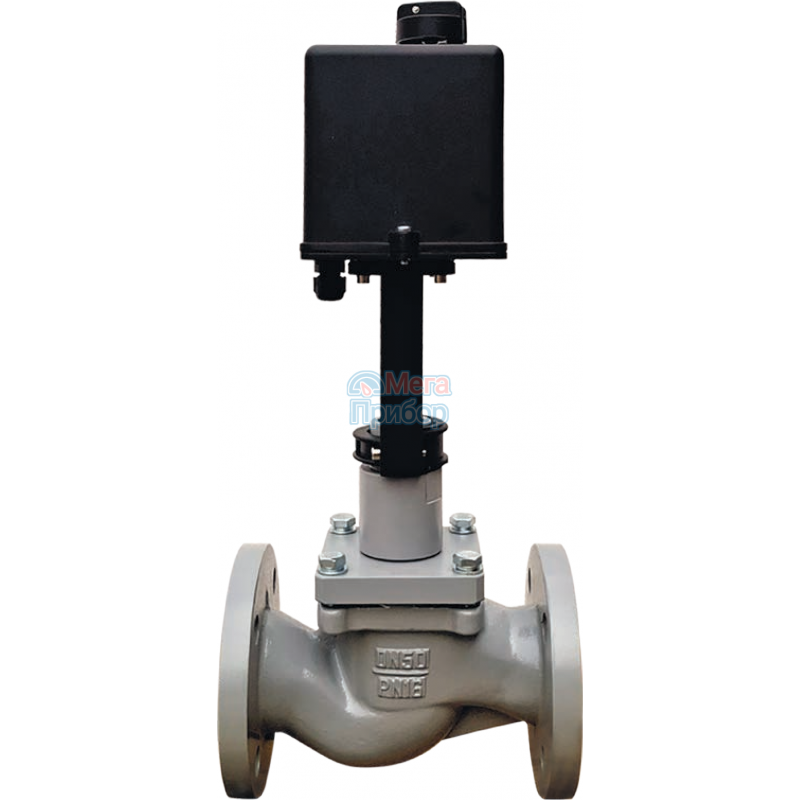

Клапаны регулирующие РК и запорно-регулирующие ЗРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах. Кроме того, регулирующие клапаны РК применяются для регулирования расхода насыщенного и перегретого пара.
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односе-дельные клапаны с условным проходом DN15-200мм и двухседельные клапаны с условным проходом DN100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.
* - нефть и нефтепродукты, масла, растворы кислот и щелочей
Принцип работы
Управление клапанам осуществляется электрическим исполнительным механизмом (ЭИМ). Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и тем самым регулируя расход рабочей среды.
Клапаны управляются электронными контроллерами (ПИД-регуляторами).
 15-200 мм |
 1,6; 2,5; 4,0 МПа |
 До 150°С (вода и другие среды*); До 220°С и 350°С (пар) |
 0,16% от Кvy;0% от Кvy |
СЧ20, СТ25, 09Г2С, 2Х18Н10Т |
 У, ХЛ, УХЛ |
| Технические характеристики | |
| Номинальный диаметр, DN, мм | 15-200 |
| Номинальное давление, РN, МПа | 1,6; 2,5; 4,0 |
| Температура окружающей среды, °С | 5 до 50 |
| Относительная влажность воздуха | 30-80% |
| Температура регулируемой среды, °С | до 350 |
| Климатическое исполнение* | У, ХЛ, УХЛ |
| Регулируемая среда | Вода, пар, жидкие и газообразные среды, нейтральные к материалам клапана, другие среды по спецзаказу (Нефть и нефтепродукты, масла, растворы кислот и щелочей)** |
* - стандартное исполнение УХЛ4
** - изготовление по специальному заказу
Преимущества
• Все внутренние детали клапана: плунжер, седло, шток, система разгрузки изготовлены из нержавеющей стали Ст 12Х18Н10Т.
• Соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его износе.
• Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода.
• Покраска корпусов и других деталей клапанов выполнена полимерной порошковой краской.
Гарантии
Гарантийный срок эксплуатации – 2 года со дня ввода в эксплуатацию. Срок консервации – 3 года. Срок службы - не менее 10 лет. Наработка на отказ - 100000 часов.
| Монтажные положения | |||
| В любом положении, кроме ЭИМ под клапаном |  |
 |
|
