Назначение
Клапаны регулирующие РК и запорно-регулирующие ЗРК с электрическими исполнительными механизмами (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах. Кроме того, регулирующие клапаны РК применяются для регулирования расхода водяного и насыщенного пара.
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.
Клапаны ЗРК могут быть запорными. Клапаны управляются электронными контроллерами (ПИД-регуляторами).
| Технические характеристики | ||
| Номинальный диаметр, DN, мм | 100 | 150 |
| Рабочий ход затвора, (max) мм | 25 | |
| Условная пропускная способность, Кvy, м3/ч | 100 | 250 |
| Пропускная характеристика | линейная | |
| Номинальное давление,PN, МПа | 1,6 | |
| Относительная утечка затвора | 0,1% от Kvу | |
| Тип соединения | Фланцевое по ГОСТ 12820 | |
| Тип ЭИМ | Regada ST0; ST0.1 | |
| Регулируемая среда | Вода, этиленгликоль до 50%, жидкие и газообразные среды, нейтральные к материалам клапана* |
|
| Температура регулируемой среды, °С | до 150 | |
* другие материалы в зависимости от рабочей среды
| Материалы основных деталей клапанов | |

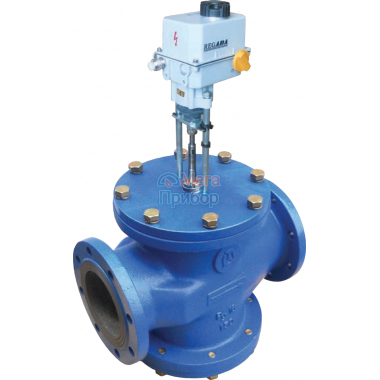

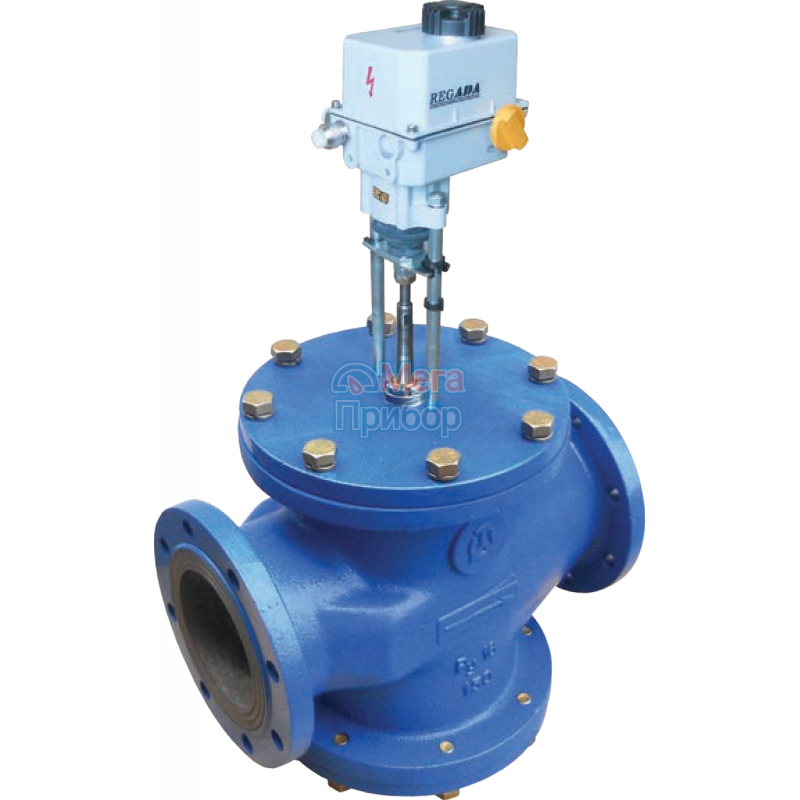

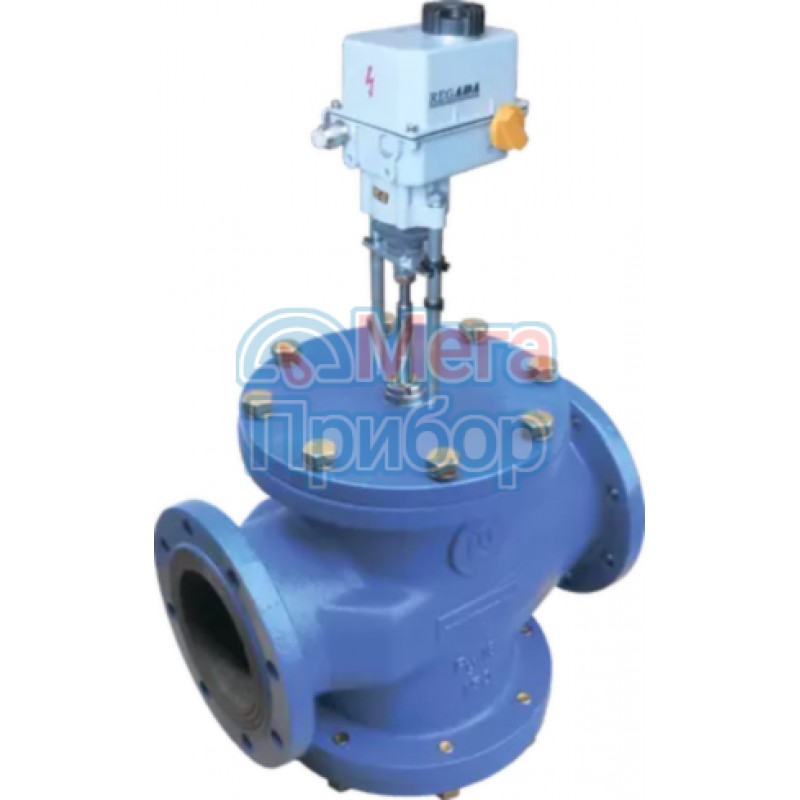

| Тип клапана | 25ч940нж |
| Корпус клапана | Чугун СЧ20 (GG20) |
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) |
| Седло * | Сталь 12Х18Н10Т (Х10СrNiTi18-10) (Латунь ЛС59 (CuZn38Pb1) — под заказ) |
| Уплотнение штока * | Модифицированный фторопласт (PTFE) Этилен-пропиленовый каучук (EPDM) |
* другие материалы в зависимости от рабочей среды
| Максимально допустимый перепад давления на клапанах* | ||
| ΔР, МПа при комплектации приводом Regada | ||
| DN, мм | ST 0 | ST 0.1 |
| 100 | 1 | 1,6 |
| 150 | 0,8 | 1,6 |
* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана
| Устройство клапанов РК: |
| 1 – корпус 2 – седло 3 – плунжер 4 – сальниковый узел 5 – шток 6 – ЭИМ |
