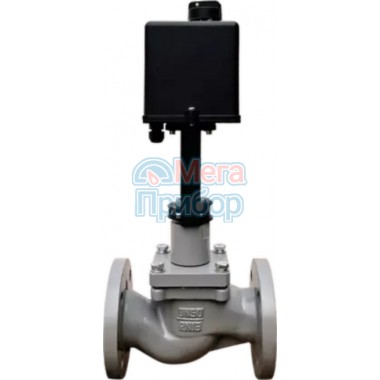

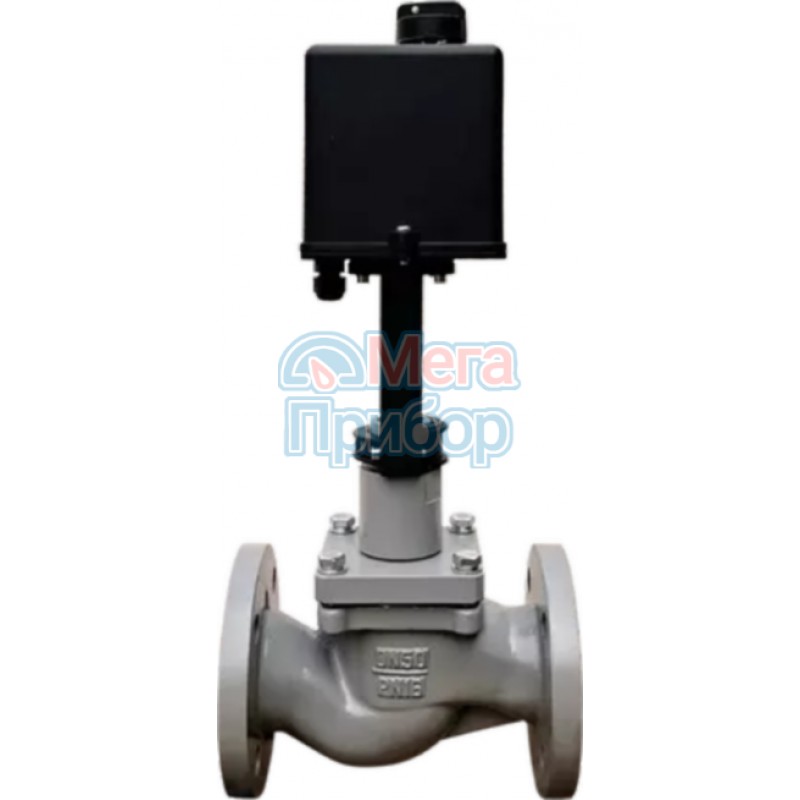

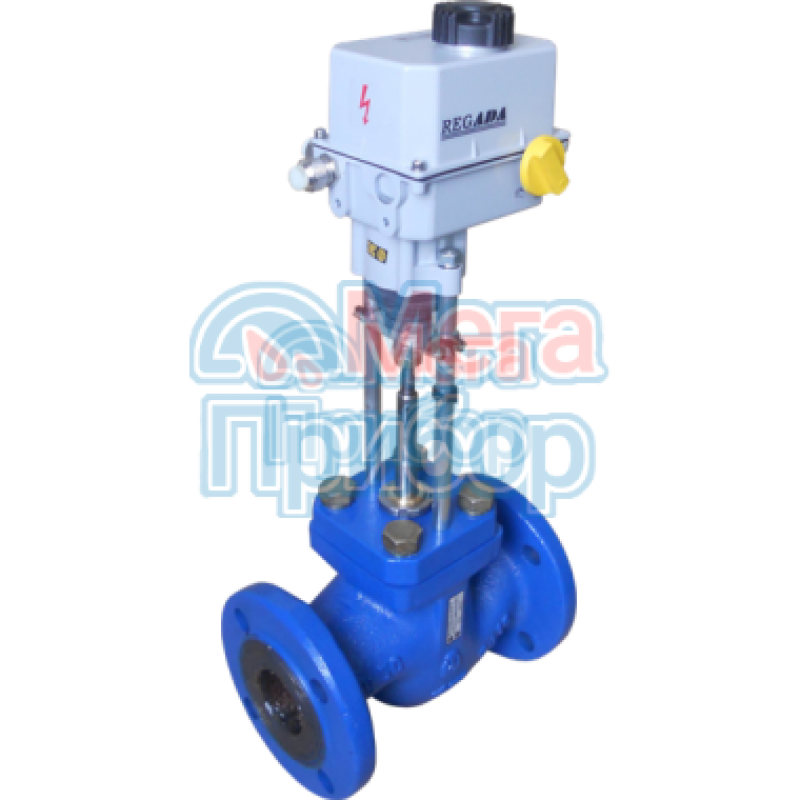

Клапаны запорно-регулирующие односедельные ЗРК (25ч945п, 25с945п, 25лс945п, 25нж945п)
Технические характеристики |
|||||||||||||||
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250* |
300* |
|
Условная пропускная способность, Кvy, м3/ч |
0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
|
Тип ЭИМ |
Regada |
ST MINI |
ST0 |
ST0.1 | ST1 | ST2 | MT | ||||||||
МИЭП-1 |
1600 |
2700 | 4000 | 10000 | - | ||||||||||
THK |
1500 |
2500 |
4000 | 5000 | 25000* | - | |||||||||
LEA |
1200 |
2500 |
4000 | 10000/16000* | 26000 | - | |||||||||
Коэффициент начала кавитации, Z |
0,6 |
0,6 |
0,6 |
0,55 |
0,55 |
0,5 |
0,5 |
0,45 |
0,4 |
0,35 |
0,3 |
0,2 |
0,1 |
0,1 |
|
Пропускная характеристика |
линейная |
||||||||||||||
Номинальное давление, PN, МПа |
1,6; 2,5; 4,0* |
||||||||||||||
Класс герметичности затвора |
«А» по ГОСТ 9544-2015 |
||||||||||||||
Тип соединения |
Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015) |
||||||||||||||
Регулируемая среда |
Холодная и горячая вода; |
||||||||||||||
Температура регулируемой среды, °С |
до 150 |
* изготовление по специальному заказу
** в зависимости от перепада давления
Материалы основных деталей клапанов |
|||||
Тип клапана |
25ч945п |
25с945п |
25лс945п |
25нж945п |
|
Корпус клапана |
Чугун СЧ 25 (GG25) |
Сталь 25Л (GS-45) |
Сталь 09Г2С* (9MnSi5) |
Сталь 12Х18Н9ТЛ (GX10СrNi18-8) |
|
РN 1,6 |
РN 1,6; 2,5; 4,0* МПа |
||||
Плунжер |
Сталь 12Х18Н10Т (Х10СrNiTi18-10) |
||||
Седло |
Сталь 12Х18Н10Т (Х10СrNiTi18-10) |
||||
Уплотнение на плунжере |
Металл-фторопласт (PTFE) |
||||
Уплотнение штока |
Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)** |
* изготовление по специальному заказу
** в зависимости от рабочей среды
Устройство ЗРК односедельного
1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – шток
6 – ЭИМ
Максимально допустимый перепад давления на клапанах ЗРК* |
||||||||||||||||||||||||||||
Номинальный диаметр DN, мм | ||||||||||||||||||||||||||||
Тип ЭИМ
|
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||
Regada | ST mini |
2,5 |
2,5 |
2,5 |
2,5 |
2 |
1,6 |
0,8 |
0,2 |
- |
- |
- |
- |
- |
- |
|||||||||||||
ST 0 |
- |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
1 |
0,6 |
- |
- |
- |
||||||||||||||
ST 0.1 |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
0,8 |
- |
- |
||||||||||||||
ST1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
0,8 |
- |
||||||||||||||
ST2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
0,6 |
||||||||||||||
МТ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
||||||||||||||
МИЭП |
1600 |
2,5 |
2,5 |
2,5 |
2,5 |
2,1 |
1,6 |
1 |
- |
- |
- |
- |
- |
- |
- |
|||||||||||||
2700 |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
0,6 |
- |
- |
- |
- |
- |
||||||||||||||
4000 |
- |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
1 |
0,6 |
- |
- |
- |
||||||||||||||
10000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
- |
- |
||||||||||||||
ТНК |
1500 |
2,5 |
2,5 |
2,5 |
2,5 |
2,1 |
1,6 |
1 |
- |
- |
- |
- |
- |
- |
- |
|||||||||||||
2500 |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
0,6 |
- |
- |
- |
- |
- |
||||||||||||||
4000 |
- |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
1 |
0,6 |
- |
- |
- |
||||||||||||||
5000 |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
1 |
0,6 |
- |
- |
||||||||||||||
25000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
0,6 |
||||||||||||||
LEA |
1200 |
2,5 |
2,5 |
2,5 |
2,5 |
2 |
1,6 |
0,8 |
- |
- |
- |
- |
- |
- |
- |
|||||||||||||
2500 |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
0,6 |
- |
- |
- |
- |
- |
||||||||||||||
4000 |
- |
- |
- |
- |
- |
2,5 |
2,5 |
2 |
1,6 |
1 |
0,6 |
- |
- |
- |
||||||||||||||
10000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
0,8 |
- |
||||||||||||||
16000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,2 |
1,8 |
1,2 |
- |
||||||||||||||
26000 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,5 |
2 |
1,6 |
0,6 |
* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана
Монтажные положения
Устанавливается только на горизонтальном участке трубопровода электроприводом вверх
Рекомендуемые схемы подключения ЗРК/РК
На подающем трубопроводе в закрытой системе ГВС
На подающем трубопроводе при независимом присоединении системы отопления к тепловой сети
На обратном трубопроводе при независимом присоединении системы отопления к тепловой сети
На обратном трубопроводе при зависимом присоединении системы отопления к тепловой сети
