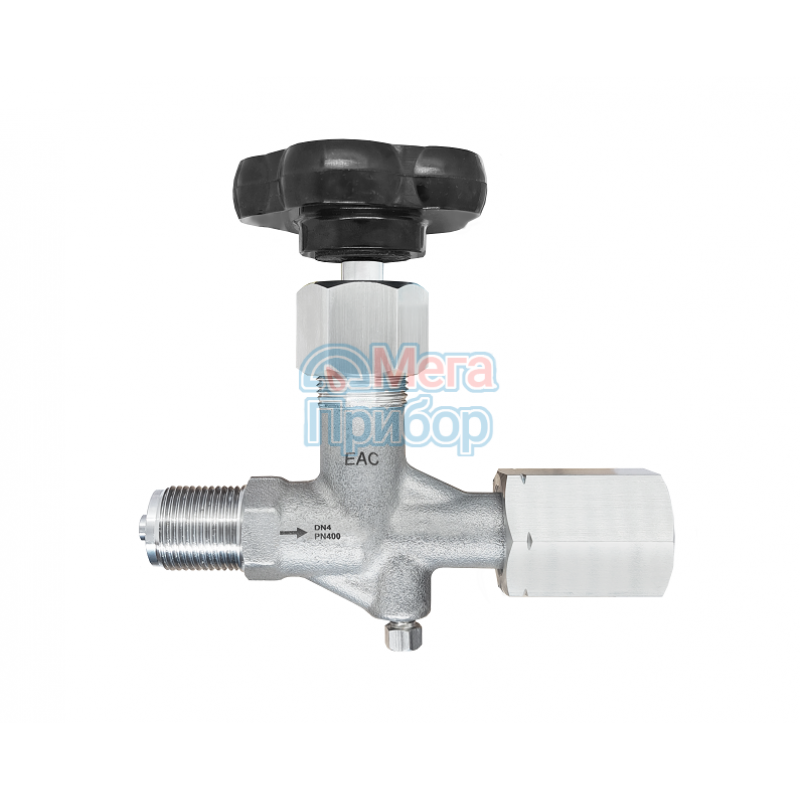

Игольчатый клапан – это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана.
Клапан оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии. Тестовый порт с заглушкой позволяет осуществить подключение контрольного манометра к системе без остановки технологического процесса.
|
Максимальное рабочее давление, МПа
40 Диапазон рабочих температур, °С
−40…+200 Резьба присоединения
G½ или M20×1,5 Исполнение (резьба)
Наружная / внутренняя (накидная гайка) Резьба тестового порта, наружная
M20×1,5 |
Материал корпуса
Нержавеющая сталь 08Х18Н10 Материал сальника
Фторопласт Максимальный вес, кг
0,71 |
| Наименование | Резьба присоединения |
|---|---|
| Игольчатый клапан с тестовым портом, нерж. | внутренняя, накидная гайка G½ — наружная G½ |
| внутренняя, накидная гайка М20×1,5 — наружная М20×1,5 |
Пример обозначения:
Игольчатый клапан с тестовым портом SFG½-MG½ (внутр., накидная гайка- наруж.), нерж.
