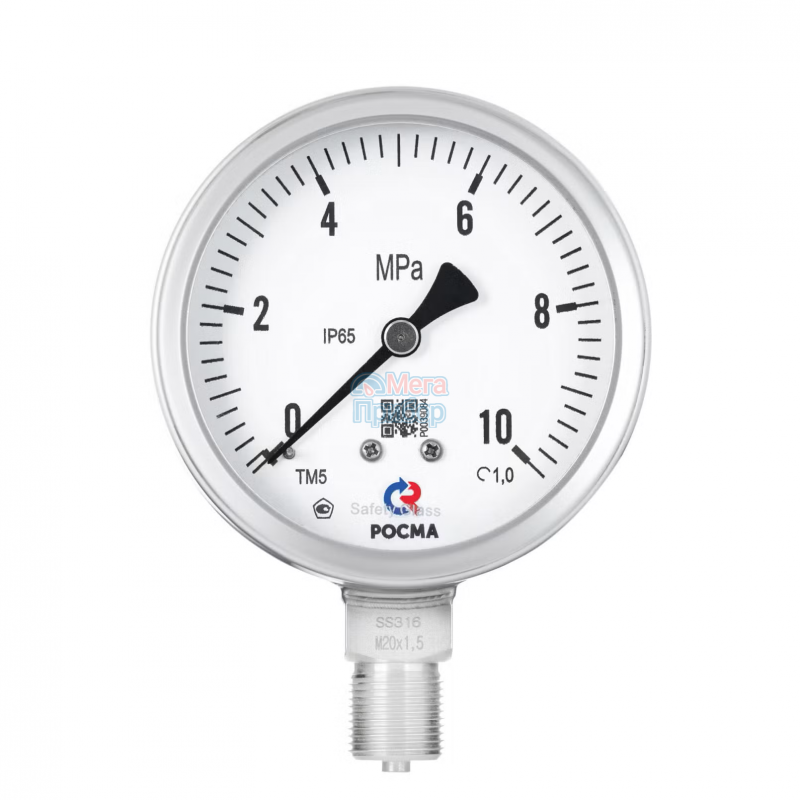

Манометр коррозионностойкий виброустойчивый, ТМ-121, ТВ-221, ТМВ-321, ТМ-521Р, ТМ-621Т

ТМ-121, ТМ-221, ТМ-321, ТМ-521, ТМ-621 (ТВ, ТМВ), серия 21. Манометры промышленные коррозионностойкие виброустойчивые

Цена от 1342 руб. с НДС *

*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

40, 50, 63, 100, 150, 160*
* — под заказ

Класс точности

Ø40, 50	2,5
Ø63	1,5
Ø100, 150, 160	1,0

Диапазон показаний давлений, МПа

ТМ	Ø40, 50	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
	Ø63	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	Ø100, 150, 160	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ	Ø63, 100, 150, 160	−0,1…0
ТМВ	Ø63	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
ТМВ	Ø100, 150, 160	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х17Н13М2
Ø40, 50, 63 — завальцованное
Ø63 — байонетное (опция)
Ø100, 150, 160 — байонетное

Штуцер, чувствительный элемент, трибко-секторный механизм

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Опция: минеральное многослойное безопасное — триплекс (Ø 100, 150, 160)

Корректор нуля

Опция: на стрелке (Ø 100, 150, 160)

Присоединение

Радиальное — Ø40, 50, 63, 100, 150, 160
Осевое — Ø40, 50, 63
Эксцентрическое — Ø100, 150, 160

Резьба присоединения**

Ø40	G⅛ / M10×1 / NPT⅛
Ø50	G¼ / M12×1,5 / NPT¼
Ø63	G¼ / M12×1,5 / NPT¼
Ø100, 150, 160	G½ / M20×1,5 / NPT½

** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Таблица перевода единиц измерения давления

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное	по запросу
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	осевое	по запросу
			0…16 / 25 / 40	G⅛ / М10×1	радиальное	по запросу
			0…16 / 25 / 40	G⅛ / М10×1	осевое	по запросу
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	по запросу
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	осевое	по запросу
			0…16 / 25 / 40	G¼ / М12×1,5	радиальное	по запросу
			0…16 / 25 / 40	G¼ / М12×1,5	осевое	по запросу
ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное	по запросу
					осевое	по запросу
					радиальное байонет	по запросу
					осевое байонет	по запросу
			0…16 / 25 / 40 / 60		радиальное	по запросу
					осевое	по запросу
					радиальное байонет	по запросу
					осевое байонет	по запросу
			0…100		радиальное	по запросу
					осевое	по запросу
					радиальное байонет	по запросу
ТМ-521	100	1	0…0,06	G½ / М20×1,5	радиальное	по запросу
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	по запросу
					эксцентрическое	по запросу
			0…16 / 25 / 40 / 60		радиальное	по запросу
			0…16 / 25 / 40 / 60		эксцентрическое	по запросу
			0…100		радиальное	по запросу
			0…100		эксцентрическое	по запросу
ТМ-621	150 / 160*	1	0…0,06	G½ / М20×1,5	радиальное	по запросу
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное	по запросу
					эксцентрическое	по запросу
			0…16 / 25 / 40 / 60		радиальное	по запросу
			0…16 / 25 / 40 / 60		эксцентрическое	по запросу
			0…100		радиальное	по запросу
			0…100		эксцентрическое	по запросу

Вакуумметры ТВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТВ-121	40	2,5	−0,1…0	G⅛ / М10×1	осевое	по запросу
ТВ-321	63	1,5		G¼ / М12×1,5	радиальное	по запросу
					осевое	по запросу
					радиальное байонет	по запросу
					осевое байонет	по запросу
ТВ-521	100	1		G½ / М20×1,5	радиальное	по запросу
ТВ-521	100	1			эксцентрическое	по запросу
ТВ-621	150 / 160*	1			радиальное	по запросу
ТВ-621	150 / 160*	1			эксцентрическое	по запросу

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение		Цена с НДС, руб.
Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба	Штуцер	Цена с НДС, руб.
ТМВ-321	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное	по запросу
					осевое	по запросу
					радиальное байонет	по запросу
					осевое байонет	по запросу
ТМВ-521	100	1	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ / М20×1,5	радиальное	по запросу
ТМВ-521	100	1			эксцентрическое	по запросу
ТМВ-621	150 / 160*	1			радиальное	по запросу
ТМВ-621	150 / 160*	1			эксцентрическое	по запросу

* — под заказ

Чертежи

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f2	f3	f4	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-121Р	40	47	41	26	6	41	7	11	G⅛, М10×1 или NPT⅛	—	—	—	—	—	0,06	0,09	22
ТМ-221Р	50	58	52	29	7	55	11	13	G¼, M12×1,5 или NPT¼						0,10	0,14	35
ТМ-321Р	63	69	62	35		57	13	12; 14*							0,16	0,23	60
ТМ-321РКТ		69	62	35		57	13	12; 14*		4,5		85	74	78	0,19	0,26
ТМ-321Р Байонет		70	59	32	11	60	10	14		—		—	—	—	0,15	0,22
ТМ-321РКТ Байонет		70	59	32	11	60	10	14		4,5		85	74	78	0,18	0,25
ТМ-521Р	100	111	100	50	16	98	18	17	G½, M20×1,5 или NPT½	—		—	—	—	0,57	0,88	260
ТМ-521РКТ	100	111	100	50	16	98	18			7	3	132	116	121	0,64	0,95	260
ТМ-621Р	150 / 160**	161	150	53	19	123	19			—	—	—	—	—	0,91	1,68	640
ТМ-621РКТ	150 / 160**	161	150	53	19	123	19			5,5	4	180	166	171	1,01	1,78	640

* — только на 100 МПа
** — под заказ

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521РС	100	111	100	50	16	98	18	17	G½, M20×1,5 или NPT½	7	30	38	128	26	50	1,01	1,32	260
ТМ-621РС	150 / 160*	161	150	53	19	123	19	17	G½, M20×1,5 или NPT½	7	30	39	165	28	105	1,83	2,60	640

* — под заказ

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	b1	b2	e	S	G	d1	f2	f3	f4	c1	c3	c4	c5	c6	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-121Т	40	47	41	26	44	—	6	11	G⅛, М10×1 или NPT⅛	—	—	—	—	—	—	—	—	—	0,07	0,10	22
ТМ-121ТС тип 1	40	47	41	26	44		6	11	G⅛, М10×1 или NPT⅛					30	58	22	48	11	0,09	0,12	22
ТМ-221Т	50	58	52	29	54		7	14	G¼, M12×1,5 или NPT¼					—	—	—	—	—	0,11	0,15	35
ТМ-221ТС тип 1	50	58	52	29	54		7							35	83	32	71	14	0,13	0,17	35
ТМ-321Т	63	68	62	30	52		6							—	—	—	—	—	0,12	0,19	60
ТМ-321Т (100 МПа)		69		32	55		6												0,15	0,22
ТМ-321Т Байонет		70		32	57		10
ТМ-321ТКТ		68		30	52		6			4,5	85	74	78
ТМ-321ТКТ Байонет		70		32	57		10												0,18	0,25
ТМ-321ТКП		68		30	52	25	6												0,15	0,22
ТМ-321ТС тип 1						—				—	—	—	—	35	83	32	71	14	0,14	0,21
ТМ-321ТС тип 2						15				—	—	—	—	35	86	15	72	—	0,16	0,23

Основные размеры (мм), вес (кг), объём (мл)

Тип	Ø	D1	D2	b	b1	b2	e	k1	S	G	d1	f1	f2	f3	f4	c1	c2	c3	c4	c5	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-521ТЭ	100	111	100	52	97	—	17	33	17	G½, M20×1,5 или NPT½	—	—	—	—	—	—	—	—	—	—	0,54	0,85	260
ТМ-521ТЭКТ						—					7	3	132	116	121						0,61	0,92
ТМ-521ТЭКП						23					5,5	—	132	115	—						0,59	0,90
ТМ-521ТЭС						—					7		—	—		30	38	128	26	50	0,61	0,92
ТМ-621ТЭ	150 / 160*	161	150	55	101	—	19	32			—		—	—		—	—	—	—	—	0,82	1,59	640
ТМ-621ТЭКТ						—					5,5	4	180	166	171						0,92	1,69
ТМ-621ТЭКП						27					5,5	—	180	170	—						0,88	1,65
ТМ-621ТЭС						—					7	—	—	—	—	30	39	165	28	105	0,96	1,73

* — под заказ

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)

Монтаж и эксплуатация

Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø40	G⅛ / M10×1 / NPT⅛
	Ø50	G¼ / M12×1,5 / NPT¼
	Ø63	G¼ / M12×1,5 / NPT¼
	Ø100, 150, 160	G½ / M20×1,5 / NPT½
Класс точности	Ø40, 50	2,5
	Ø63	1,5
	Ø100, 150, 160	1,0
Опция	Ø63	−
Опция	Ø63	Байонет

Пример обозначения:
ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0

Манометры коррозионностойкие виброустойчивые, PDF

Дополнительные опции

Наименование услуги	Тип	Цена с НДС, руб.
Безопасное стекло (триплекс), с установкой	ТМ (ТВ-ТМВ)-521	по запросу
Безопасное стекло (триплекс), с установкой	ТМ (ТВ, ТМВ)-621	по запросу
Стрелка с корректором нуля, с установкой	ТМ (ТВ, ТМВ)-321, 521, 621	по запросу
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных)	по запросу
	ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) + рукав	по запросу
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ-321, 521, 621 (кроме завальцованных)	по запросу
Фланец, с установкой	ТМ (ТВ, ТМВ)-321Р, 321Т	по запросу
	задний для ТМ (ТВ, ТМВ)-521Р, -521ТЭ	по запросу
	передний для ТМ (ТВ, ТМВ)-521ТЭ	по запросу
	задний для ТМ (ТВ, ТМВ)-621Р, -621ТЭ	по запросу
	передний для ТМ (ТВ, ТМВ)-621ТЭ	по запросу
Скоба, тип 1 (прямая)	ТМ (ТВ, ТМВ)-121Т	по запросу
Скоба, тип 1 (прямая)	ТМ (ТВ, ТМВ)-221Т, -321Т	по запросу
Скоба, тип 2 (баттерфляй)	ТМ (ТВ, ТМВ)-321Т	по запросу
Скоба, с установкой	ТМ (ТВ, ТМВ)-521Т	по запросу
Скоба, с установкой	ТМ (ТВ, ТМВ)-621Т	по запросу
Указатель предельных значений (нержавеющая сталь)	ТМ (ТВ, ТМВ)-521, -621	по запросу
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой	ТМ (ТВ, ТМВ)-521, -621	по запросу
	ТМ (ТВ, ТМВ)-121, -221, -321	по запросу
Контрольная стрелка, с установкой	ТМ-521	по запросу
Контрольная стрелка, с установкой	ТМ-621	по запросу
Исполнение корпуса с IP67	ТМ (ТВ, ТМВ)-521, -621	по запросу
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)-321, -521, -621	по запросу
Индивидуальная шкала	ТМ (ТВ, ТМВ)-121, -221, -321	по запросу
Индивидуальная шкала	ТМ (ТВ, ТМВ)-521, -621	по запросу
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ)	по запросу
Индивидуальный паспорт на нумерованный прибор	ТМ (ТВ, ТМВ)	по запросу
Обезжиривание прибора под кислород (+ знак О₂ на циферблате)	ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321	по запросу
	ТМ (ТВ, ТМВ)-121, -221, -321	по запросу
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321	по запросу
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ)-121, -221, -321	по запросу
Первичная заводская поверка	ТМ (ТВ, ТМВ)	бесплатно
Периодическая поверка	ТМ (ТВ, ТМВ)	по запросу
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)-521, -621	по запросу
Ремонт (кроме ТМ-121, -221)	ТМ (0–1,6 МПа)	по запросу
	ТМ (2,5–40 МПа)	по запросу
	ТМ (60–100 МПа)	по запросу
	ТВ	по запросу
	ТМВ	по запросу
Ремонт (завальцованные ТМ)	ТМ (0-1,6МПа)	по запросу
	ТМ (2,5–40 МПа)	по запросу
	ТМ (60–100 МПа)	по запросу
	ТВ	по запросу
	ТМВ	по запросу
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)	индивидуально

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).

Стоимость гидрозаполнения:

Диаметр корпуса, мм	Объем жидкости в приборе, мл	Цена заполнения прибора, с НДС, руб		Цена слива прибора, с НДС, руб.
Диаметр корпуса, мм	Объем жидкости в приборе, мл	глицерин ПК-94	силикон ПМС-50	глицерин ПК-94	силикон ПМС-50
40	22	по запросу	по запросу	по запросу	по запросу
50	35	по запросу	по запросу
63	60	по запросу	по запросу
100	260	по запросу	по запросу
150	640	по запросу	по запросу
