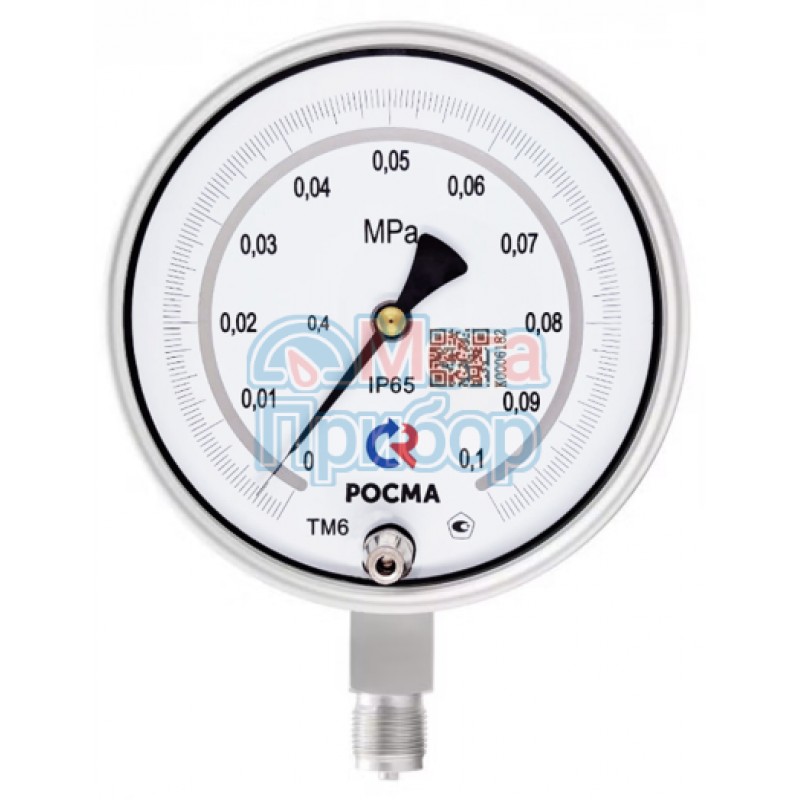

Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика
Диаметр корпуса, мм
150, 160 Класс точности
0,4 / 0,6 Диапазон показаний давлений, МПа
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы Диапазон рабочих температур, °C
Окружающая среда: −60…+60 Корпус
IP54, нержавеющая сталь 08Х17Н13М2, выбивная безопасная пробка на задней стенке Кольцо
Нержавеющая сталь 08Х17Н13М2 Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2 |
Циферблат
Алюминий, шкала черная на белом фоне Стекло
Минеральное Корректор нуля
На стекле Присоединение
Радиальное Резьба присоединения
M20×1,5 (под заказ G½) Межповерочный интервал
2 года Климатическое исполнение
Группа Д2 по ГОСТ Р 52931; Техническая документация
ТУ 4212-001-4719015564-2008
|
Манометры ТМ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТМ-621 МТИ | 150 / 160 | 0,6 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное |
0,4 | |||||
0,6 | 0…16 / 25 / 40 / 60 | ||||
0,4 |
Вакуумметры ТВ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТВ-621 МТИ | 150 / 160 | 0,6 | −0,1…0 | М20×1,5 | радиальное |
0,4 |
Мановакуумметры ТМВ серии 21
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
---|---|---|---|---|---|
ТМВ-621 МТИ | 150 / 160 | 0,6 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное |
0,4 |
Основные размеры (мм), вес (кг):
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Тип | манометр | ТМ |
вакуумметр | ТВ | |
мановакуумметр | ТМВ | |
Диаметр корпуса, мм | 150, 160 | 6 |
Материал корпуса | нержавеющая сталь |
2 |
Штуцер | нержавеющая сталь |
1 |
Присоединение (расположение штуцера) | радиальное | Р.МТИ |
радиальное с задним фланцем |
РКТ.МТИ | |
Гидрозаполнение | нет | 0 |
Электроконтактная приставка | нет | 0 |
Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
ТВ | −0,1…0 | |
ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
Резьба присоединения | М20×1,5 | |
Класс точности | 0,4 | |
0,6 | ||
Исполнение | 150 мм | — |
160 мм | корпус 160 |
Пример обозначения: ТМ − 621Р. МТИ 00 (0−1 МПа) М20×1,5. 0,6
Наименование услуги | Тип |
---|---|
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТВ, ТМВ) |
Задний фланец, с установкой | ТМ (ТВ, ТМВ) с диаметром корпуса 150 мм |
Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ) |
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ) |
Индивидуальная шкала | ТМ (ТВ, ТМВ) |
Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) |
Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) |
Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) |
Обезжиривание прибора под кислород (+паспорт +знак О2 на циферблате) | ТМ (ТВ, ТМВ) |
Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ) |
Первичная заводская поверка | ТМ (ТВ, ТМВ) |
Периодическая поверка | ТМ (ТВ, ТМВ) с кл.т. 0,6 |
ТМ (ТВ, ТМВ) с кл.т. 0,4 | |
Ремонт | ТМ (ТВ, ТМВ) (-0,1…40 МПа) |
ТМ (60 МПа) | |
Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
