Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
МУ210-502 является аналогом ранее снятого с производства МУ210-501
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- 6 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…10 В с программным переключением.
- Сдвоенный 2-портовый Ethernet-коммутатор.
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации.
- Широкий диапазон рабочих температур: -40…+55 °С.
- Непрерывный профиль измерений во внутреннюю flash-память (архив).
- Поддержка облачного сервиса OwenCloud.
Конфигурирование

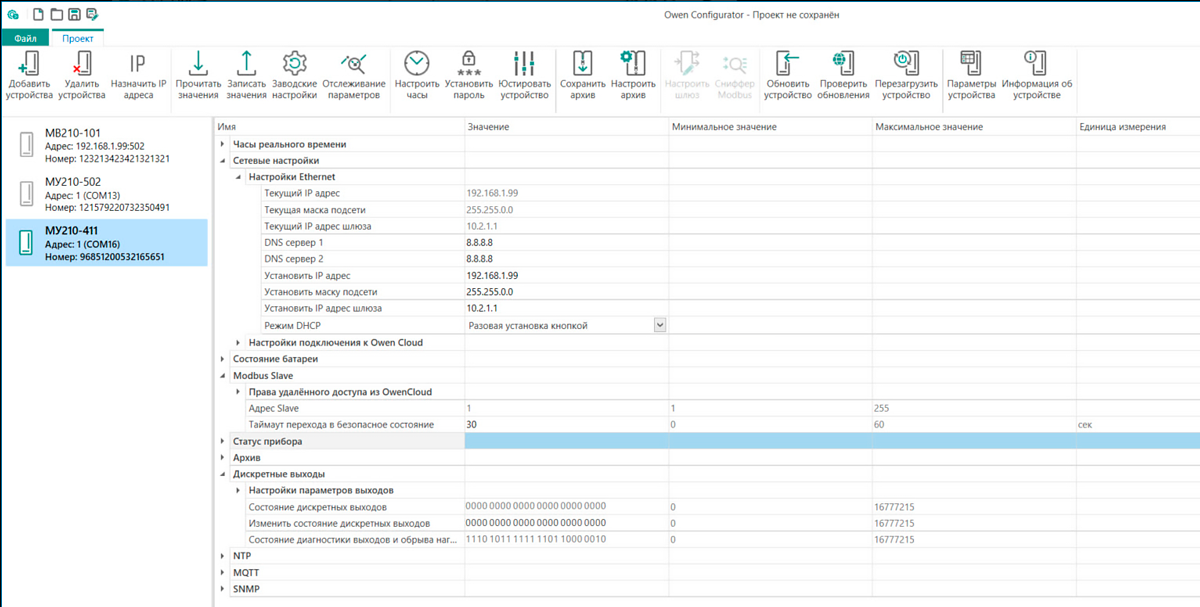

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Полный состав линейки Мх210
| Параметр | Значение | |||
| Выходы | ||||
| Количество выходов | 6 AO | |||
| Разрядность ЦАП | 12 бит | |||
| Тип выходного сигнала | 0…20 мА 4…20 мА | 0…10 В | ||
| Характеристики аналоговых выходов (AO) | ||||
| Гальваническая развязка между выходами | есть | |||
| Прочность гальванической изоляции | 1000 В | |||
| Время прогрева ЦАП | 10 мин. | |||
| Предел основной приведенной погрешности | ±0,5 % | |||
| Максимальная пульсация выходного сигнала | 25 мкА | 10 мВ | ||
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | ±0,5 % | |||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | ±0,1 % | |||
| Защита от короткого замыкания на выходе | есть | |||
| Диагностика состояния выходов | есть | |||
| Питание | ||||
| Напряжение питания | =10...48 В (номинальное =24) | |||
| Потребляемая мощность | не более 5 Вт при питании =24 В | |||
| Защита от переполюсовки | есть | |||
| Общие параметры | ||||
| Габаритные размеры | (42×124×83) ±1 мм | |||
| Степень защиты корпуса | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Средний срок службы | 10 лет | |||
| Масса | не более 0,4 кг | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+55 °С | |||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | |||
| Flash-память (архив) | ||||
| Максимальный размер файла архива | 2 кб | |||
| Максимальное количество файлов архива | 1000 | |||
| Минимальный период записи | 10 сек | |||
| Часы реального времени | ||||
| Погрешность хода | при температуре +25 °С | не более 3 секунды в сутки | ||
| при температуре -40 °С | не более 10 секунд в сутки | |||
| Тип питания | батарея CR2032L | |||
| Время работы часов реального времени на одной батарее | 6 лет | |||
| Комплектность | ||||
| Прибор | 1 шт. | |||
| Паспорт и Гарантийный талон | 1 экз. | |||
| Краткое руководство по эксплуатации | 1 экз. | |||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | |||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | |||
| Заглушка разъема Ethernet | 1 шт. | |||
|
