Прибор предназначен для взаимного преобразования и передачи данных протоколов Modbus RTU/ASCII и Modbus TCP по интерфейсам связи RS-485 и Ethernet/Wi-Fi соответственно. Для протоколов поддерживаются режимы Master и Slave.
В ОВЕН Конфигуратор были добавлены два специально разработанных плагина для работы с устройством:
- «Настроить шлюз» поможет быстро настроить преобразователь протоколов на один из готовых сценариев работы:
- Master в сети Ethernet/Wi-Fi – Slave в сети RS-485 (поддержка до 32 Slave-устройств в сети RS-485 без повторителя)
- Master в сети RS-485 – Slave в сети Ethernet/Wi-Fi (поддержка до 31 Slave-устройства в сети Ethernet)
- «Сниффер Modbus» позволит просматривать обмен пакетами между устройствами Master-Slave, подключенными к шлюзу.
| |  |  |
| Интерфейсы | RS-485 – Ethernet | RS-485 – Wi-Fi |
| Питание | - МКОН-230.X: ~85…264 (230) В, при частоте 45-65 (50) Гц
- МКОН-24.X: =10…48 (24) В
|
| Максимальная мощность потребления, не более | - МКОН-230.X: 6 ВА
- МКОН-24.X: 6 Вт
|
| Гальваническая изоляция | - МКОН-230.X: есть, основная усиленная
- МКОН-24.X: есть, дополнительная
|
| Электрическая прочность изоляции, не менее | 2300 В |
| RS-485 |
| Поддерживаемые протоколы | Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave) |
| Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Максимальная длина линии | 1200 м |
| Количество Slave-устройств в сети (без повторителей), не более | 32 |
| | Ethernet | Wi-Fi |
| Поддерживаемые протоколы | Modbus TCP (Master/Slave) |
| Стандарт | IEEE 802.3i/u | IEEE 802.11b/g/n |
| Скорость передачи данных | 10/100 Мбит/c | зависит от стандарта |
| Разъем | 8P8C (RJ45) | RP-SMA |
| SlaveID по умолчанию (неизменный параметр) | 1 |
| Количество Slave-устройств в сети, не более | 31 |
| USB |
| Тип | USB 2.0 (Micro-USB) |
| Питание прибора при настройке | Поддерживается |
| Корпус |
| Тип корпуса | Для крепления на DIN-рейку |
| Габаритные размеры | 55×96×58 мм |
| Степень защиты корпуса по ГОСТ 14254 | IP20 |
| Общие характеристики |
| Масса, не более | 0,15 кг |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ, не менее | 80 000 ч |

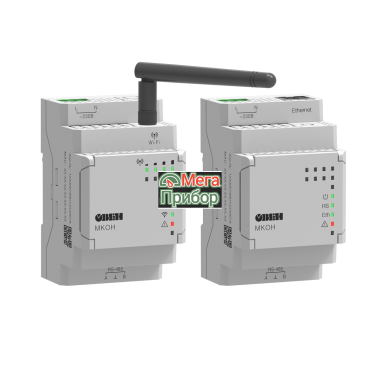

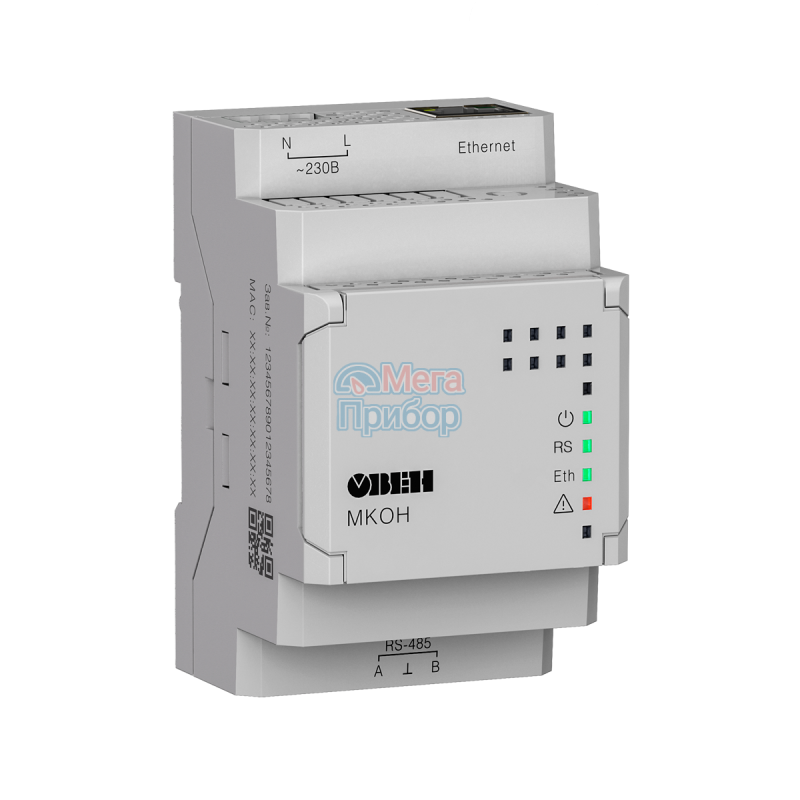

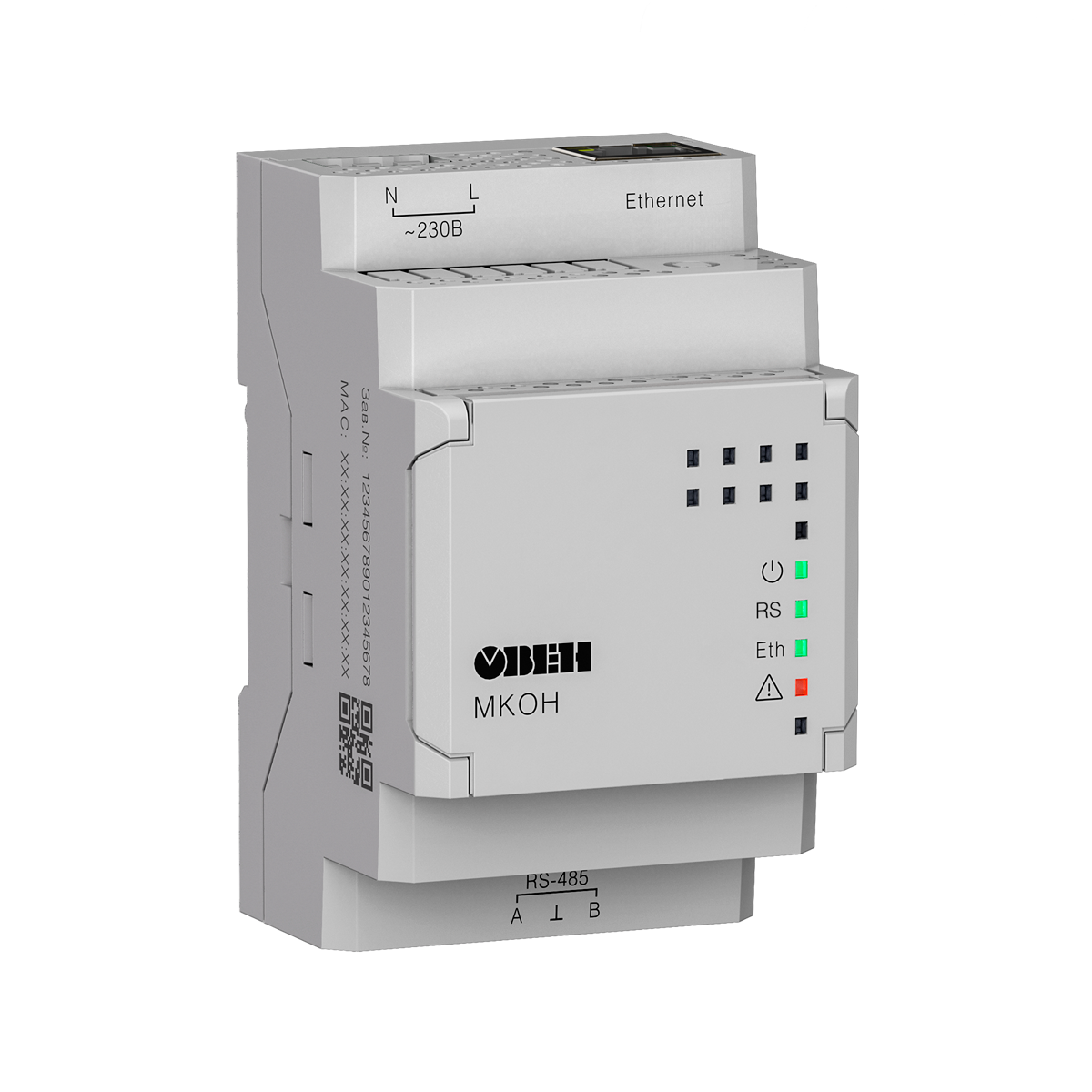

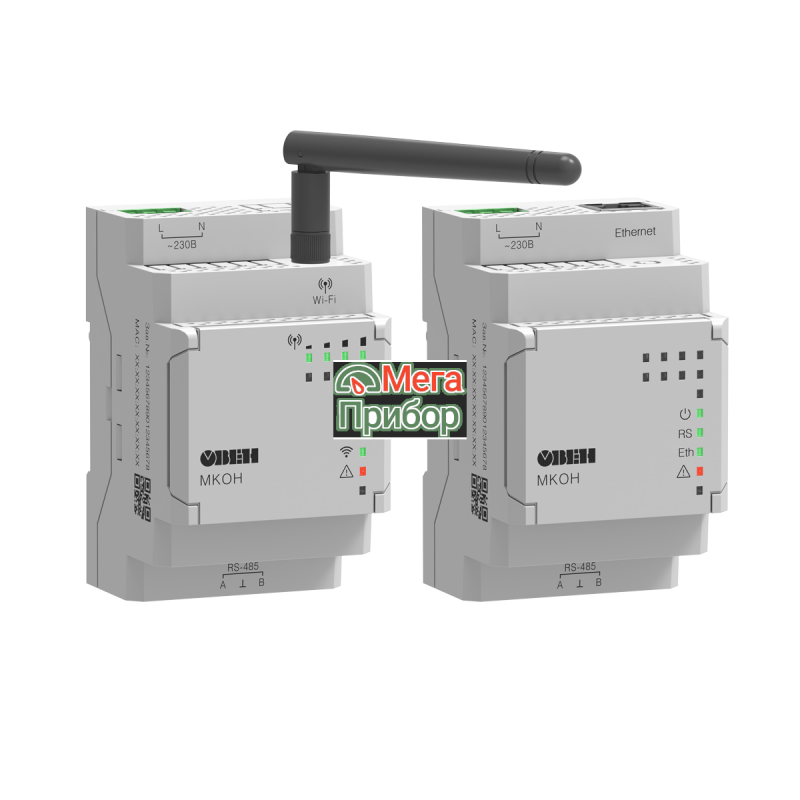

МКОН

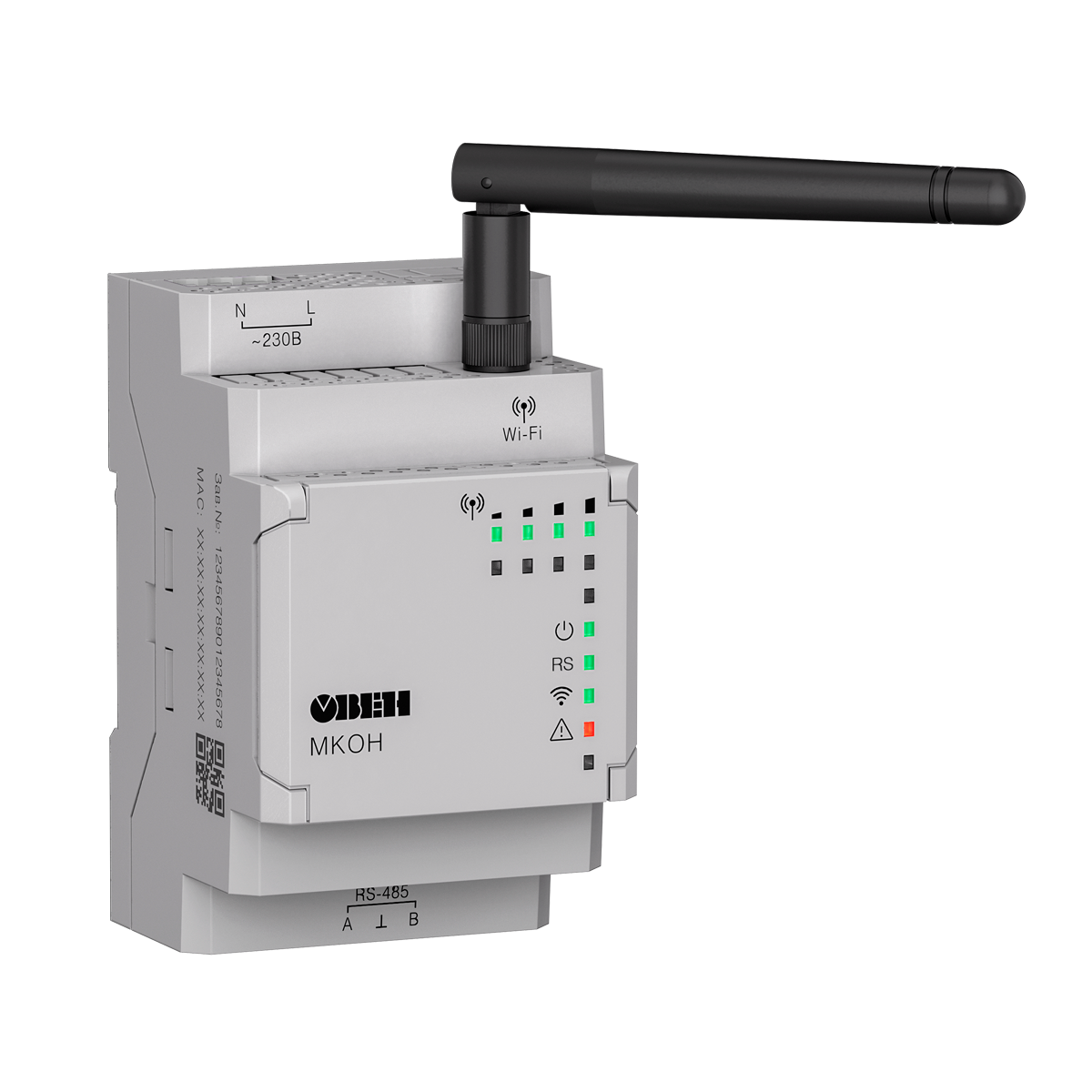

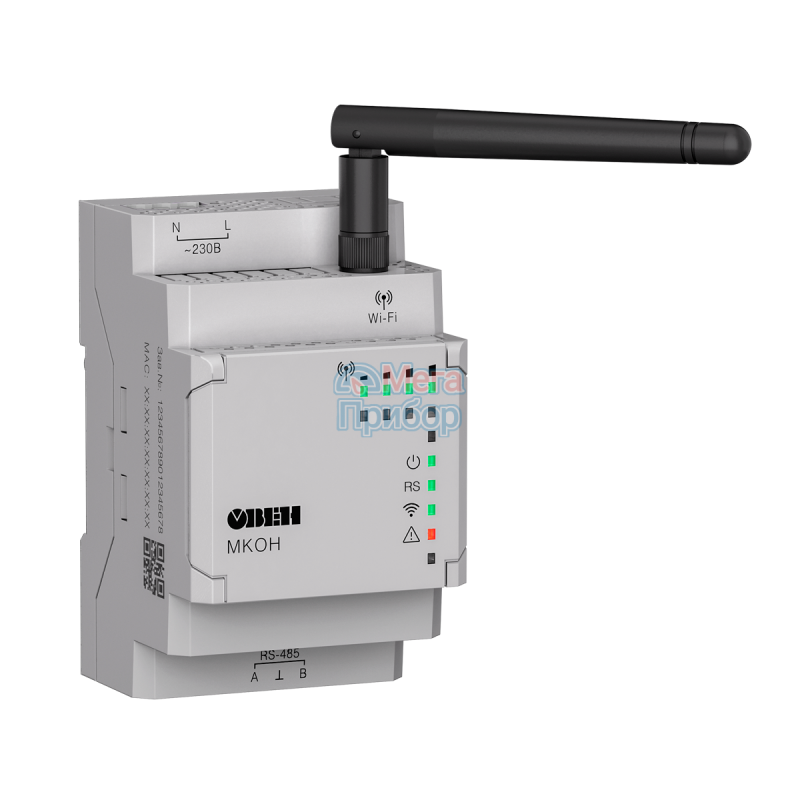

МКОН-WIFI
Пример 1 (Master в сети Ethernet – Slave в сети RS-485)
Пример 2 (Master в сети Wi-Fi – Slave в сети RS-485)
Пример 3 (Master в сети RS-485 – Slave в сети Ethernet)
Пример 4 (Master в сети RS-485 – Slave в сети Wi-Fi)
МКОН-Х.Х
