ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Отличительные особенности:
- ДТС125Л, ДТС125М.И, ДТС125М.RS – степень защиты IP65.
- ДТС3005 – степень защиты IP54.
- Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.
Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:
- ДТС125Л – для работы от -60 до +85 °С.
- ДТС3005 – для работы от -40 до +85 °С.
ДТС125М.И – со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.
ДТС125М.RS – со встроенным нормирующим преобразователем в цифровой сигнал RS-485.
Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 5 рабочих дней

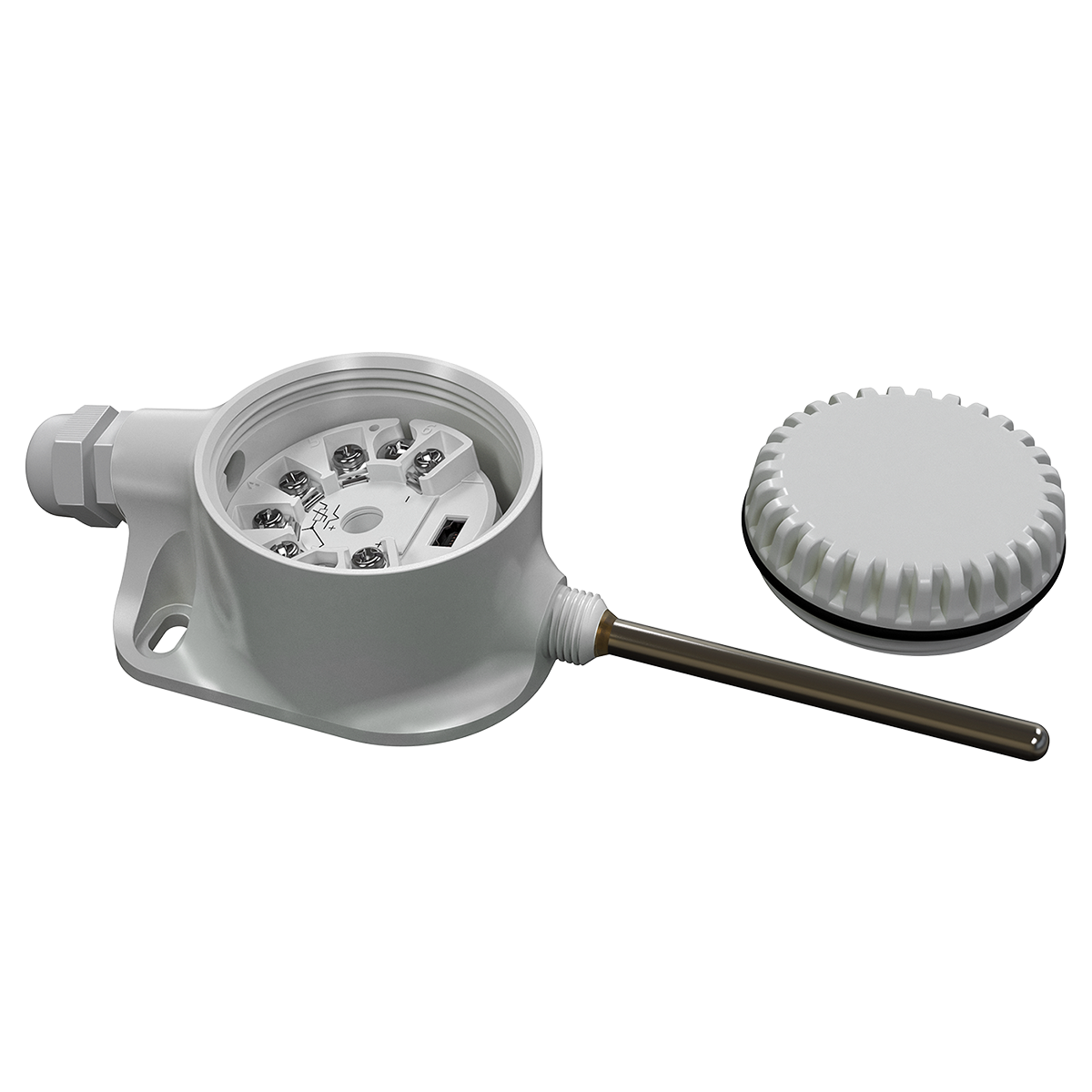

Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха

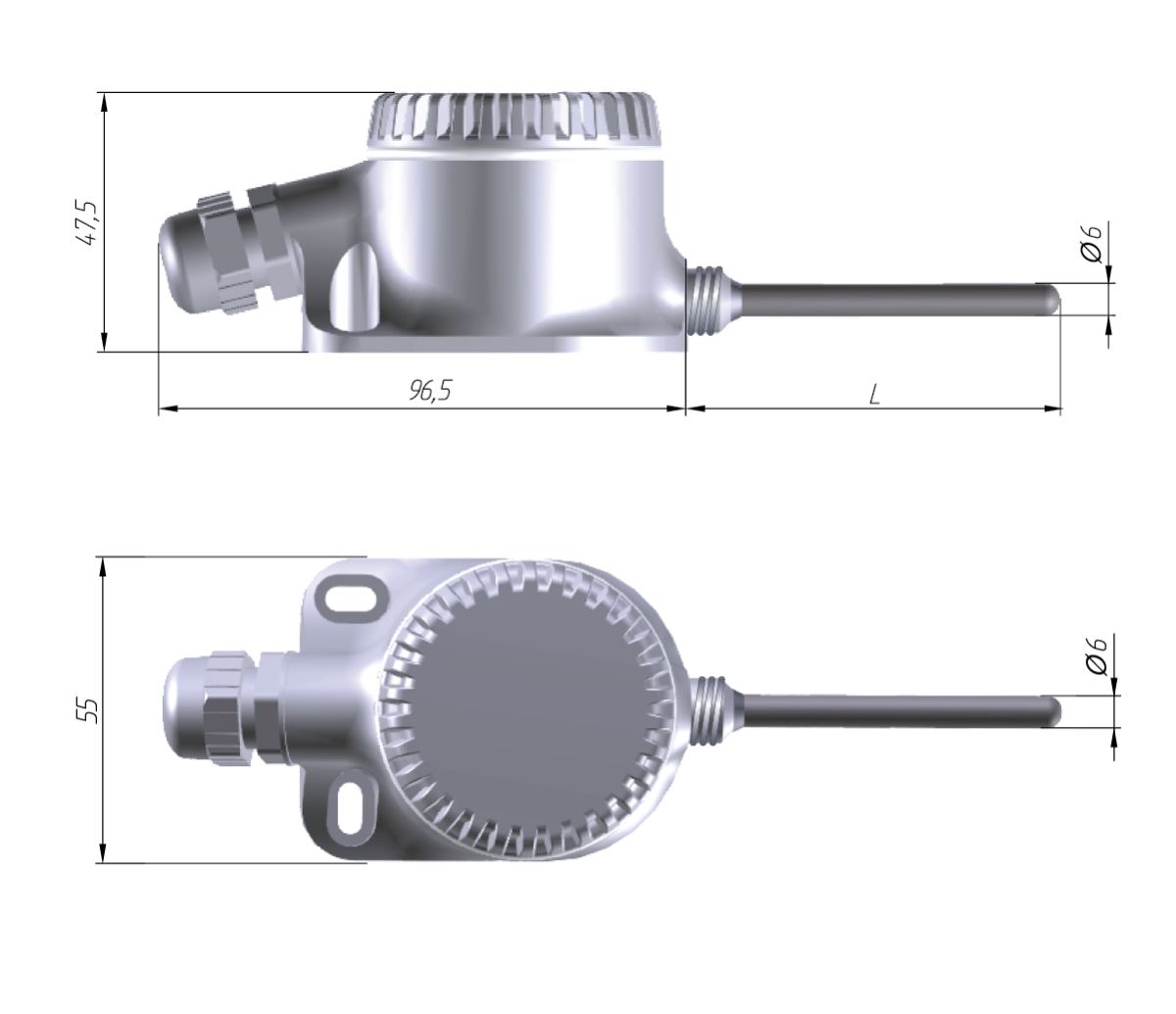

Конструктивные исполнения датчиков
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм
Примечание:
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
| ДТС125Л, ДТС3125 – пластмассовая | ДТС125М.И – пластмассовая | ДТС125М.RS | ДТС3005 |
|
|
|
|
|
|
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 |
– |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | – |
Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха (крепление на стену снаружи или внутри здания, среда: воздух)
Устанавливайте датчик правильно:
Выберите место для монтажа датчика, которое обеспечит удобный доступ к датчику (для демонтажа/проверки).
Датчик температуры внутри помещения Тк рекомендуется устанавливать на высоте порядка 1,5 м от пола и на расстоянии не менее 50 см от смежных стен.
Датчик температуры наружного воздуха рекомендуется устанавливать на расстоянии 50 см от стены либо закрывать дополнительным экраном (это позволит скомпенсировать погрешность, вносимую восходящими потоками воздуха вдоль стены).
Ликвидируйте зазор между кабелем датчика и кабельным каналом с помощью уплотнения. Это позволит избежать искажения измерений из-за неправильной циркуляции воздуха.
На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха).
Нельзя устанавливать датчики температуры наружного воздуха Тн и воздуха внутри помещения Тк в тех местах, где они подвергаются воздействию прямых солнечных лучей.
Нельзя красить датчик.
Обозначение при заказе ДТС125М
Обозначение при заказе ДТС125М.RS

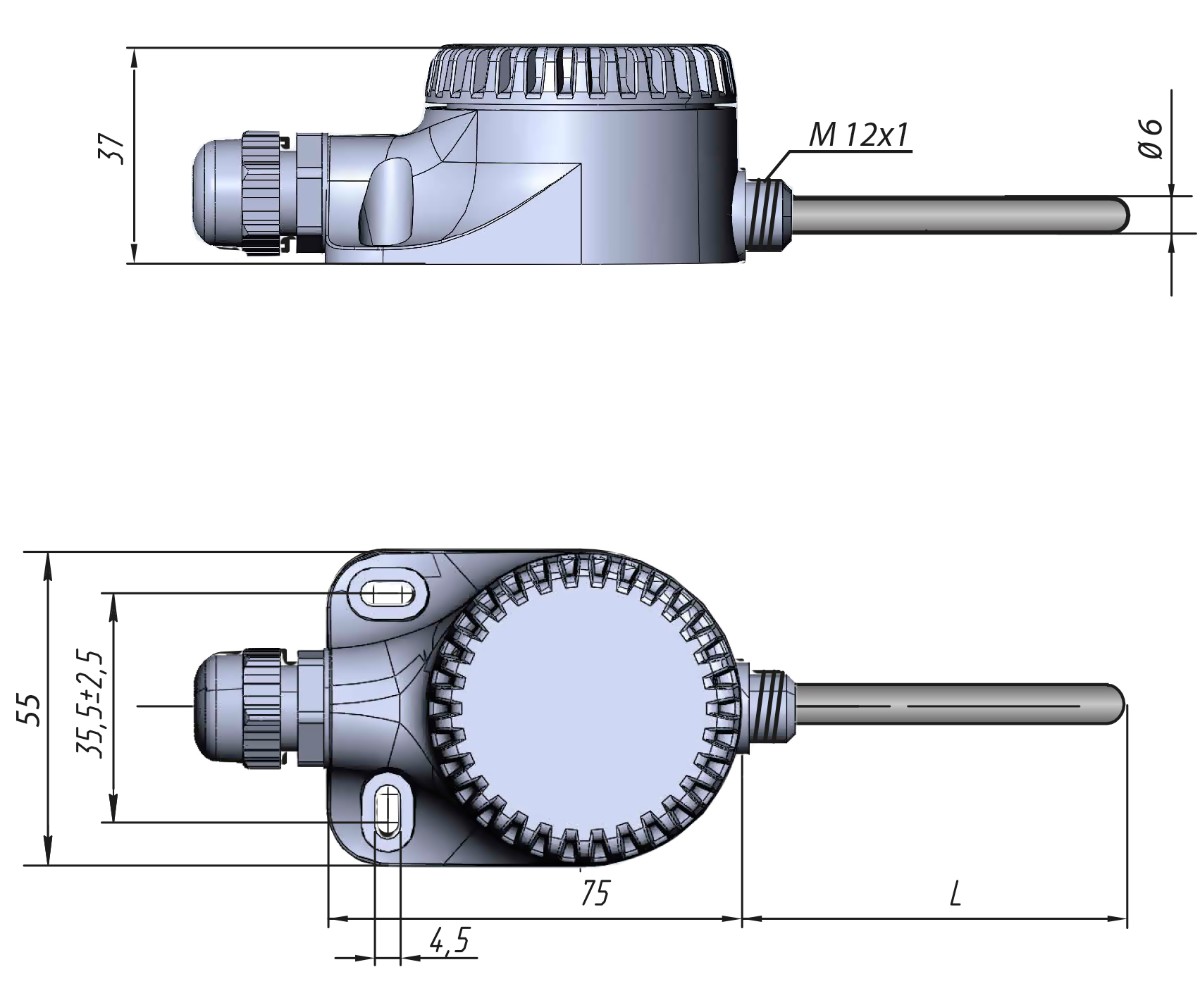

ДТС125Л (выходной сигнал - сопротивление)
ДТС125Л во взрывозащищенном исполнении
ДТС3125 – датчик температуры наружного воздуха
Пример обозначения при заказе: ДТС3125-РТ1000.В2.6.60
Датчик температуры наружного воздуха модели ДТС3125, НСХ РТ1000, класс допуска В, двухпроводная схема подключения, диаметр корпуса 6 мм, длина монтажной части 60 мм.
ДТС3005 (выходной сигнал - сопротивление)

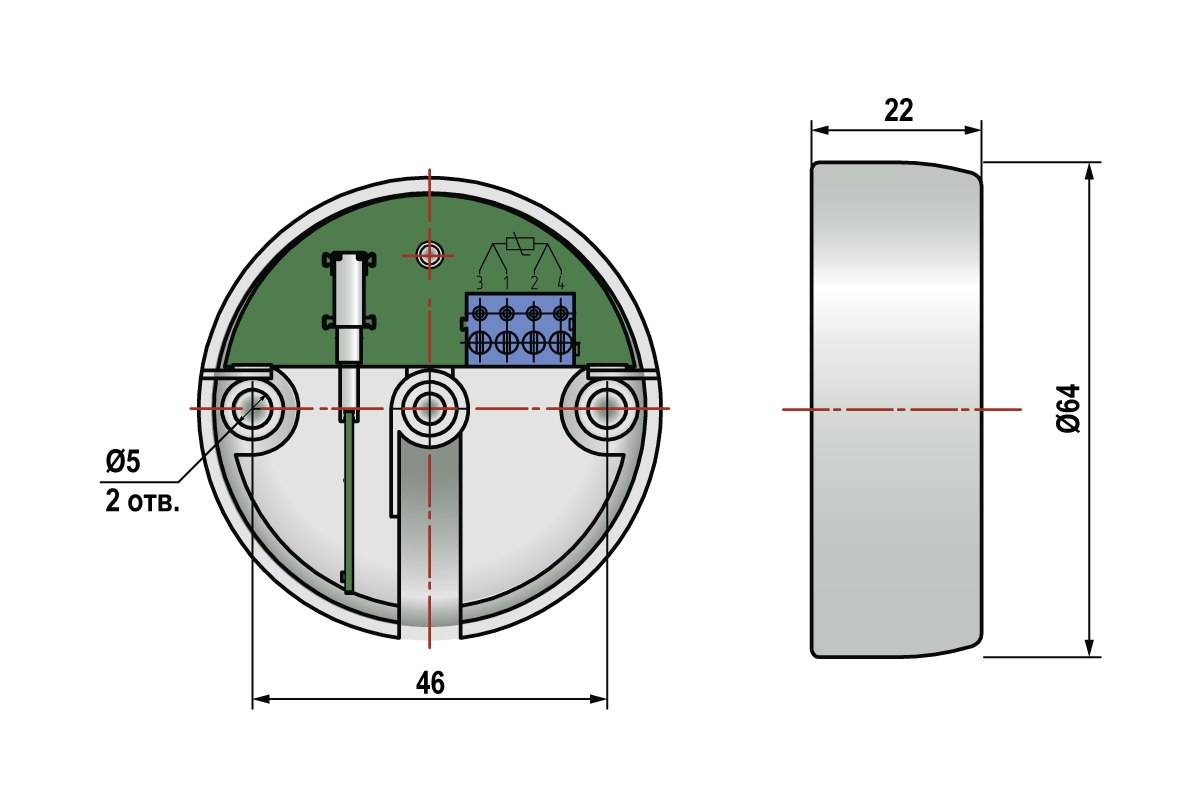

Обозначение при заказе ДТС3105
ДТС3105-Х.Х4Х
Класс допуска и диапазон измерения для термопреобразователей сопротивления М, П, Pt.
|
Тип |
Класс допуска |
Диапазон измерения* |
Пределы допускаемых отклонении от НСХ** |
|
М |
В |
-50…+200 °C |
± (0,30 + 0,005 *|t| ) °C |
|
С |
-180…+200 °C |
± (0,60 + 0,01 *|t| ) °C |
|
|
Pt, П |
А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
|
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C |
|
|
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C |
|
|
ПРИМЕЧАНИЕ |
|||
Абсолютная погрешность измерений для НСХ типа NTC.
| Температура | Значение |
|
от +20 до +30 ⁰С (включительно) |
±1 °C |
|
для диапазонов:
|
±4 °C |
Диапазоны температур по моделям и НСХ:
- 125Л
-50...+100 (50М, 100М) КЛАСС В, С
-60...+100 (50П, 100П, РТ100, РТ1000)
- 125М
-40...+80 (50М, 100М, 100П, РТ100)
- 3005
-40...+85 (50М, РТ100)
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
