Назначениеранным исполнительным механизмом (МИМ) предназначены для непрерывного регулирования или перекрытия потоков рабочих сред в системах управления технологическими процессами, системах отопления, вентиляции и кондиционирования, химической, нефтехимической и в других отраслях промышленности. Кроме того, регулирующие клапаны РК применяются для регулирования расхода насыщенного и перегретого пара.Принцип работыПринцип работы клапана основан на изменении параметров (давление, расход) рабочей среды путем изменения проходного сечения. Управление клапаном осуществляется с помощью пневматического мембранного привода. Усилие, создаваемое приводом, передается через шток на плунжер, который перемещается вверх или вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды. Преимущества
ГарантииГарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при соблюдении потребителем условий хранения, монтажа и эксплуатации. Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ – 100 000 часов. |
![]() |
![]() |
![]() |
![]() |

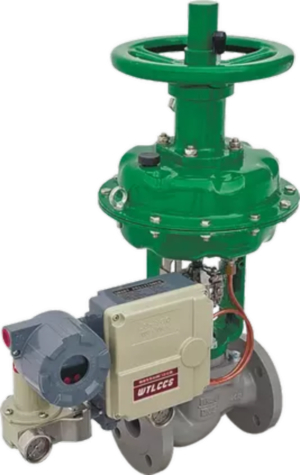

РК 25ч645нж Клапаны односедельные с пневматическим мембранным исполнительным механизмом (МИМ) |
||
![]() |
![]() |
|

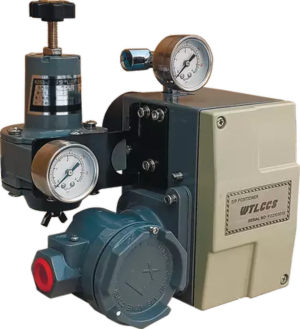

HEP Электропневмопозиционер |

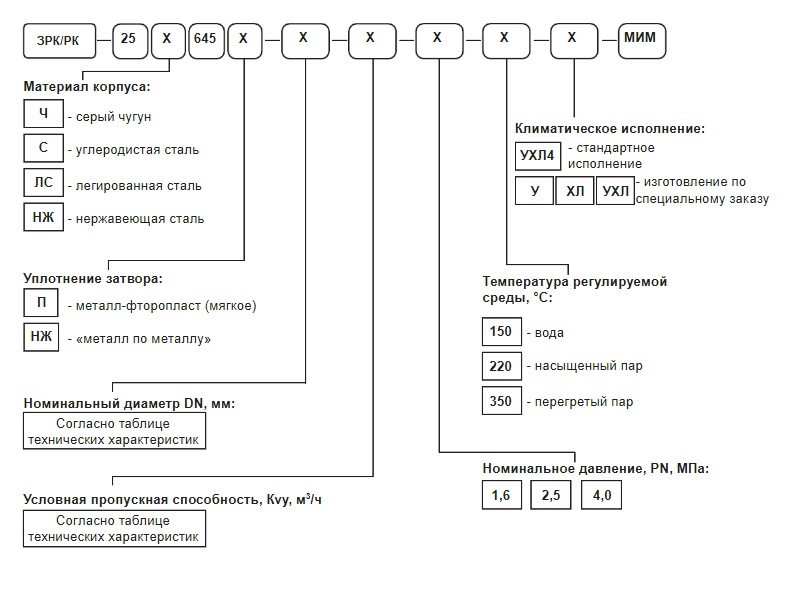

Пример условного обозначения
ЗРК 25с645п-50-32-1,6-220-УХЛ4-МИМ-250-НО-0,4-ЭП-Р
Запорно-регулирующий клапан (ЗРК), материал корпуса - углеродистая сталь (с), уплотнение плунжера - мягкое (п), номинальный диаметр DN - 50 мм, условная пропускная способность Kvy - 32 м3/ч, номинальное давление PN - 1,6 МПа, температура регулируемой среды - 220°С, климатическое исполнение - УХЛ4, с пневматическим исполнительным механизмом (МИМ), диаметр заделки мембраны - 250 мм, исполнение МИМ - нормально открытый (НО), условное давление мембраны - 0,4 МПа, наличие позиционера - электропневматический (ЭП), наличие дублера - ручной (Р)
Пример условного обозначения

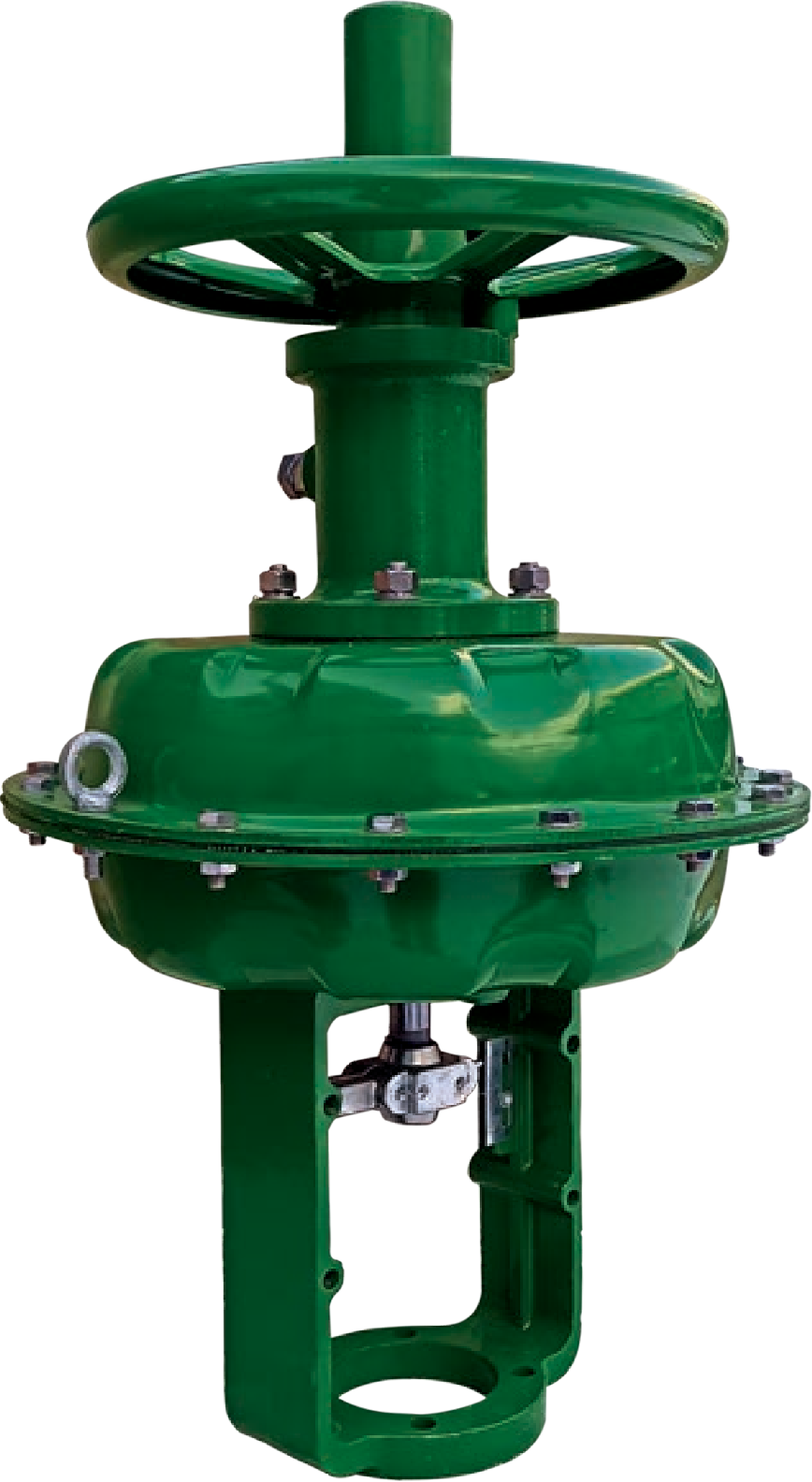

МИМ-250-НО-0,4-ЭП-Р
Пневматический исполнительный механизм (МИМ), диаметр заделки мембраны - 250 мм, исполнение МИМ - нормально открытый (НО), условное давление мембраны - 0,4 МПа, наличие позиционера - электропневматический (ЭП), наличие дублера - ручной (Р
Клапаны регулирующие, КР, РК, запорно-регулирующие, КЗР, ЗРК, односедельные, МИМ
