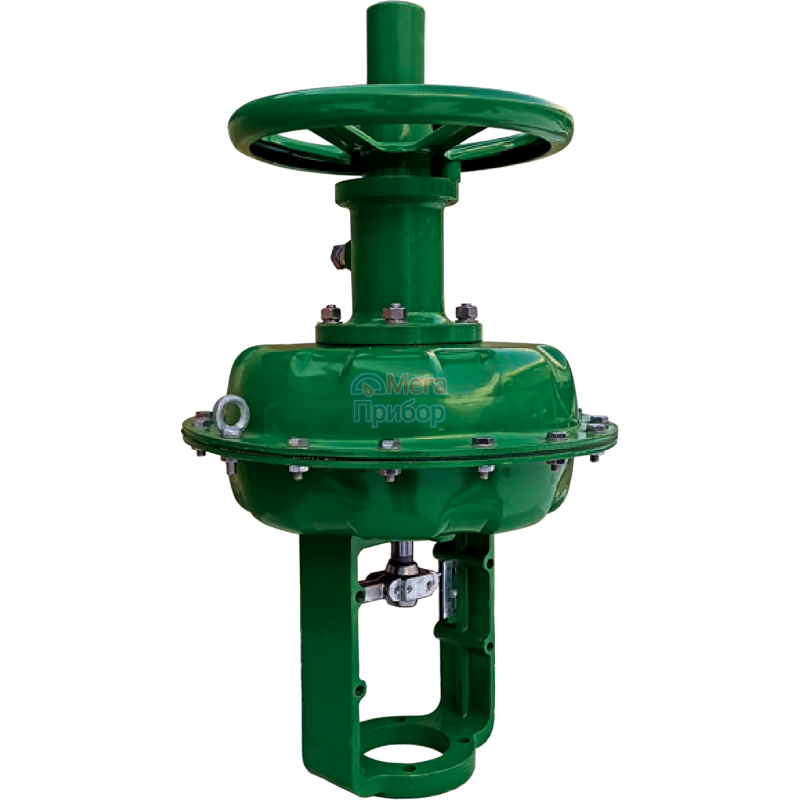

Назначение мембранных пневматических исполнительных механизмов
Исполнение МИМ
НЗ - «нормально закрытый», при повышении давления в системе, клапан под управлением МИМ открывается.
НО - «нормально открытый», при повышении давления в системе, клапан под управлением МИМ закрывается

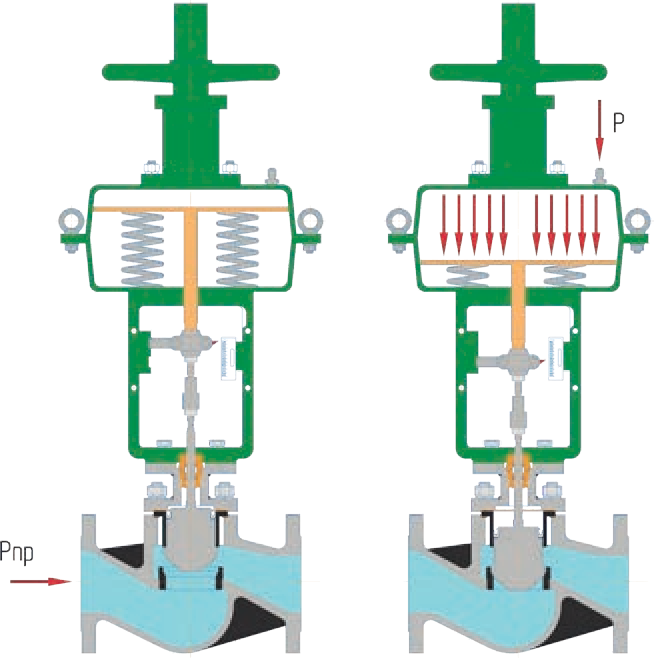

Нормально закрытый (НЗ) |
Нормально открытый (НО) |
|
|
Рпр – давление потока среды на подающем трубопроводе Р – управляющий воздушный сигнал |
Дополнительное навесное оборудование для мембранных пневматических исполнительных механизмов
Технические характеристики и размеры | ||||||||||
Наименование мембранного исполнительного механизма | МИМ 200* | МИМ 250 | МИМ 320 | МИМ 400 | МИМ 500* | |||||
НО | НЗ | НО | НЗ | НО | НЗ | НО | НЗ | НО | НЗ | |
Диаметр заделки мембраны, мм | 200 | 250 | 320 | 400 | 500 | |||||
Эффективная площадь мембраны, см2 | 350 | 350 | 560 | 900 | 1400 | |||||
Рабочий ход, мм | 16 | 25 | 40 | 60 | 100 | |||||
Перестановочный диапазон кгс/см2 |
0,02-0,1 0,04-0,2 0,8-2,4 |
|||||||||
Рабочее давление, max, МПа | 0,25*; 0,4; 0,6* | |||||||||
Температура окружающей среды, °С | -10 до 60 | |||||||||
Управляющая среда | Очищенный сжатый воздух |
Материалы основных деталей клапанов | ||||
Тип клапана | 25с645нж | 25лс645нж | 25нж645нж | |
Корпус клапана | Сталь 25Л (GS-45) |
Сталь 09Г2С* (9MnSi5) |
Сталь 12Х18Н10Т* |
|
РN 1,6; 2,5, 4,0* МПа | ||||
Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
Уплотнение на плунжере | «Металл по металлу» | |||
Уплотнение штока | До 220°С | До 350°С | ||
Модифицированный фторопласт (PTFE) | Графит ТРГ; сильфон* |
* изготовление по специальному заказу
Устройство односедельного клапана с пневматическим МИМ
1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – шток
6 – кронштейн пневмопривода
7 – привод МИМ
8 – ручной дублер
