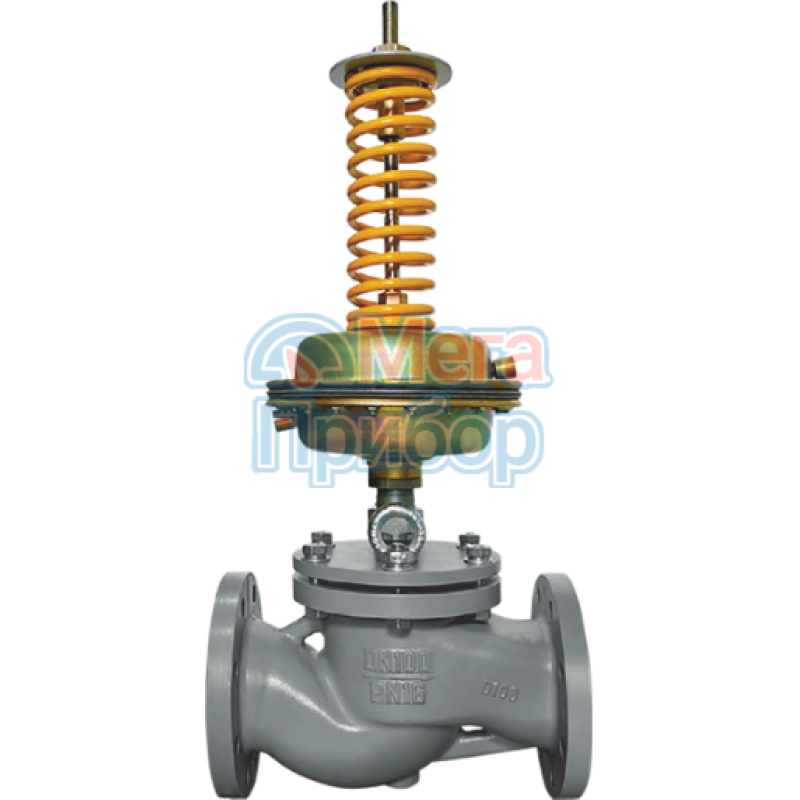

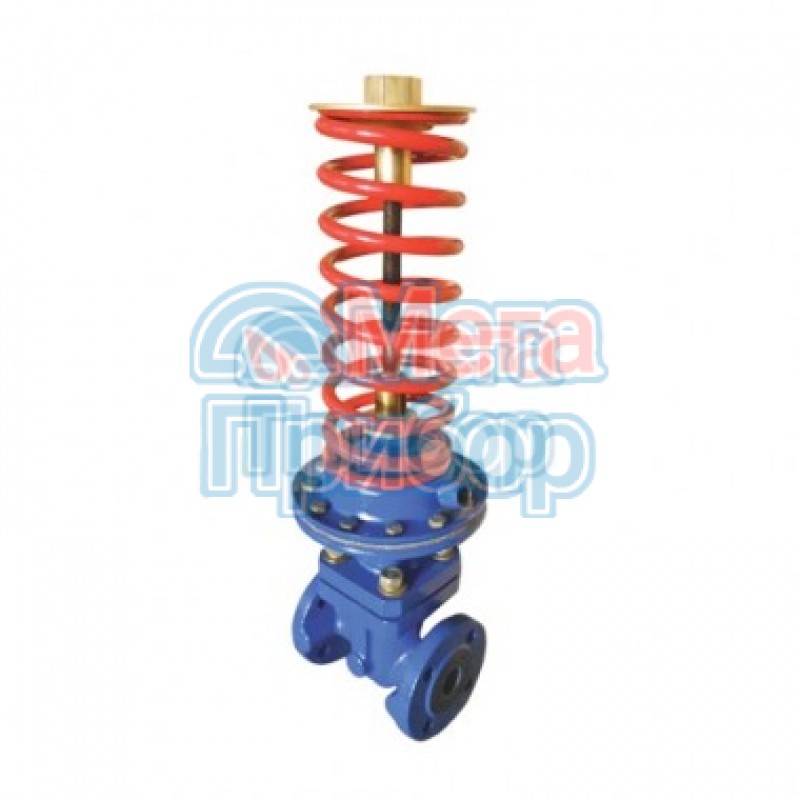

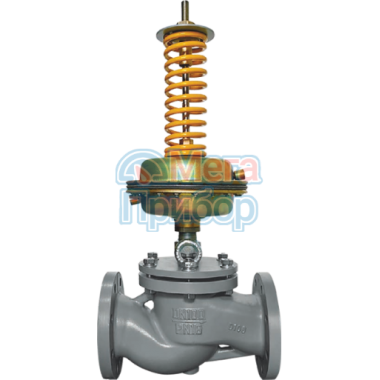

Регуляторы УРРД® предназначены для автоматического поддержания постоянного давления, перепада давления, расхода и перепуска неагрессивных к материалам деталей регуляторов сред на вводах жилых, общественных, промышленных зданий, объектах теплоснабжения, водоснабжения, насосных станциях, тепловых пунктах и других технологических объектах.
Регуляторы УРРД® также могут быть использованы как исполнительные устройства, управляемые пилотными устройствами РД-3М, ПТ-1-1 и другими гидравлическими регуляторами.
|
Регуляторы УРРД® выпускаются в следующих комплектациях
|
|||
| Регулятор давления |
«После себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора | |
|
«До себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора | ||
| Регулятор давления запорный |
«После себя» |
Применяется для использования на тупиковых трубопроводах (преимущественно, в системах холодного водоснабжения). При отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544) | |
|
Регулятор перепада давления
|
Применяется для поддержания постоянного перепада давления (между подающим и обратным трубопроводами) | ||
|
Регулятор расхода
|
Применяется для поддержания постоянного расхода | ||
|
Регулятор перепуска
|
Применяется для поддержания постоянного давления в трубопроводе на регуляторе | ||
|
|
Регулятор с пилотным управлением
|
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после (до) регулятора. Отличительной особенностью является применение в конструкции управляющего пилота. | |
* изготовление по специальному заказу
Исполнение клапана
НО – «нормально открытое»(«после себя»)
НЗ – «нормально закрытое» («до себя»)
Принцип работы
Принцип действия регулятора УРРД основан на уравновешивании силы, создаваемой давлением или разностью давлений регулируемой среды на чувствительный элемент – мембрану, силой упругой деформации настроечной пружины. Возникшее при этом усилие на мембране через шток передается на плунжер. Заданное значение регулируемого параметра (давления, перепада давления, расхода) определяется усилием настроечной пружины. При отклонении параметра от заданного значения равновесие сил, действующих на мембрану, нарушается, что приводит к перемещению плунжера и поддержанию регулируемой величины в заданных пределах. При перемещении плунжера изменяется площадь сечения проходного отверстия и, соответственно, давление (перепад давления, расход) регулируемой среды, проходящей через регулятор.
Преимущества
- Разъемное соединение седла с корпусом клапана обеспечивает легкую замену седла при его износе.
- Конструкция клапана позволяет выполнить замену исполнительного механизма без демонтажа клапана.
- Применение подшипника под настроечной гайкой обеспечивает плавную настройку регулятора.
- Совместно с регулятором поставляется комплект монтажных частей.
|
Технические характеристики |
||
|
Номинальное давление, РN, МПа |
1,6; 2,5; 4,0* |
|
|
Температура регулируемой среды, °С |
До 150 |
|
|
Регулируемая среда |
Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)* |
|
|
Номинальный диаметр, DN, мм |
15-300 |
|
|
Диапазон настройки регулятора, МПа |
0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2 |
|
|
Относительная влажность воздуха, % |
до 80 |
|
|
Зона пропорциональности, не более |
16% от верхнего предела настройки |
|
|
Зона нечувствительности, не более |
2,5% от верхнего предела настройки |
|
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ, У*, ХЛ* |
|
Состав КМЧ |
Количество |
Тип регулятора |
|
|
1 комплект |
УРРД-НО-РД, УРРД-НЗ-РД |
|
2 комплекта |
УРРД-НО-РПД, УРРД-НО-РР, УРРД-НЗ-РП |
||
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня
отгрузки, при соблюдении потребителем условий хранения, монтажа и эксплуатации.
Срок консервации – 5 лет.
Срок службы – не менее 10 лет. Наработка на отказ – 100 000 часов.
Выбор диаметра регулятора расхода и давления УРРД® производится по значению расчетной пропускной способности Кv, для определения которой приведена номограмма. Пропускная способность определяется в зависимости от расчетного расхода регулируемой среды G в м 3/ч при заданных значениях перепада давлений на регуляторе ∆Р в бар.
При подборе диаметра регулятора рекомендуется, чтобы его условная пропускная способность Кvy была больше расчетной на 20%.
При расчёте клапана (рабочая среда - вода) очень важно учитывать условия возникновения кавитации, прежде всего, для предотвращения повреждения трубопроводов и оборудования или, как минимум, возникновения шумов и вибраций. Данная диаграмма разбита на следующие зоны:
А: вне рабочей зоны
B: рекомендовано для работы
С: начальная кавитация
D: разрушающая кавитация
Е: значительная и непредсказуемая кавитация
Ответственность за правильность подбора регулирующей арматуры лежит на организациях, занимающихся проектированием и монтажом систем регулирования.
Пример условного обозначения
УРРД-НО-50-0,6-РПД-32-150-СЧ-1,6-УХЛ4-ЗАП
Регулятор расхода и давления - УРРД, клапан нормально-открытый - НО, номинальный диаметр DN - 50 мм, диапазон регулирования - (0,1-0,6) МПа, комплектация регулятора для поддержания перепада давления - РПД, условная пропускная способность Кvу - 32 м3/ч, температура регулируемой среды - 150°С, вода, материал корпуса - серый чугун (СЧ), номинальное давление PN - 1,6 МПа, климатическое исполнение - УХЛ4, герметичность затвора - запорный (ЗАП).
