Цена от 36500 руб. с НДС *
*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

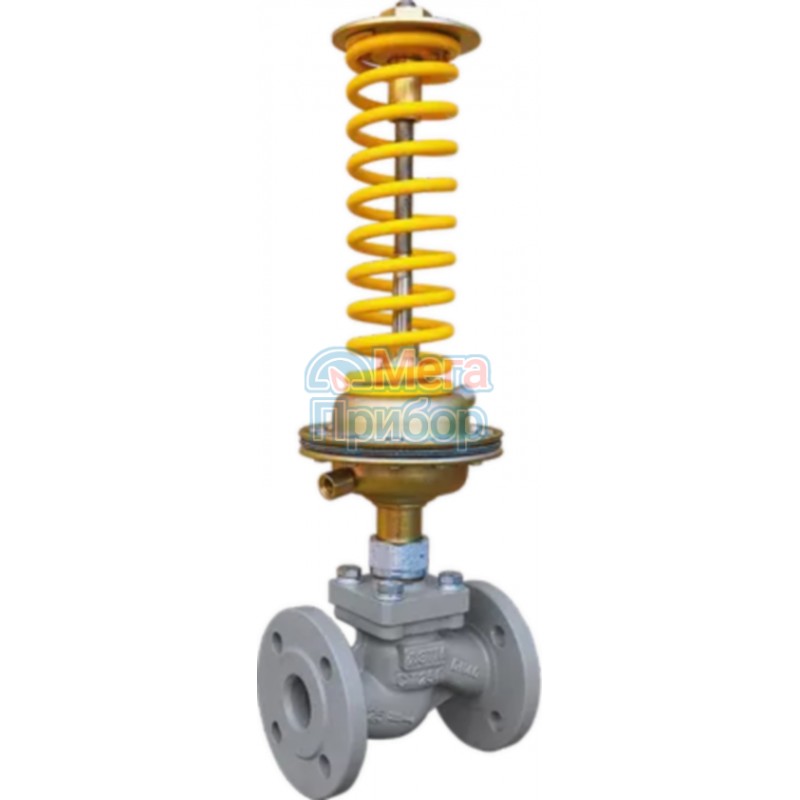

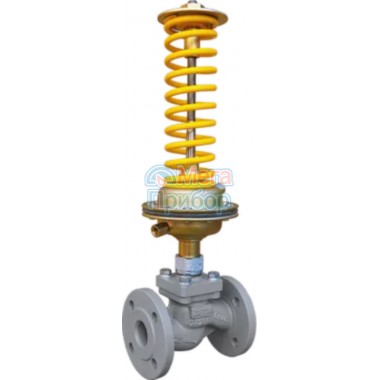

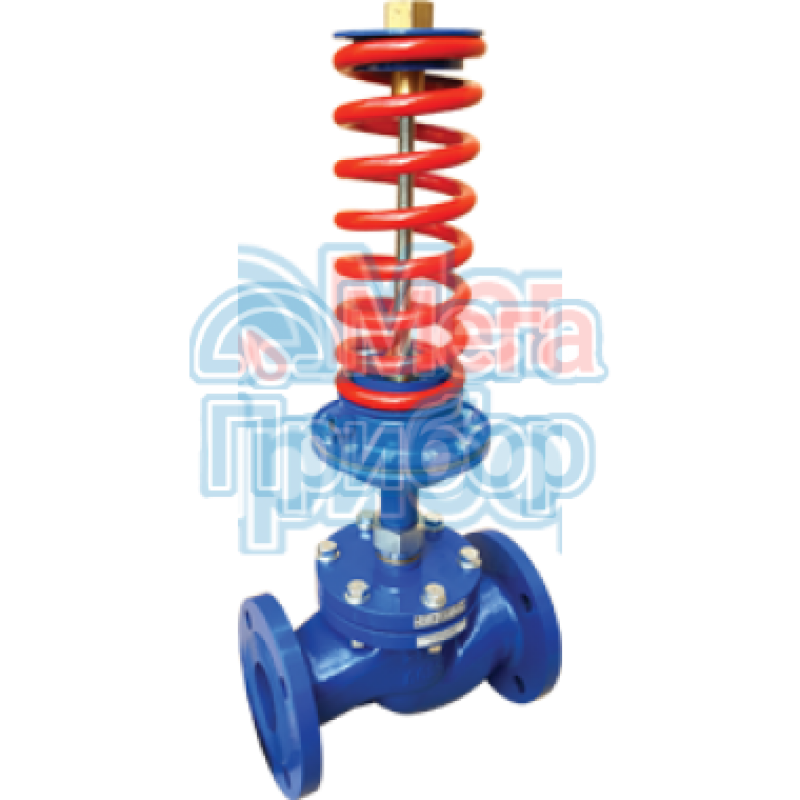

Запорный регулятор давления «после себя» (УРРД-НО-РД-З) предназначен для использования в тупиковых схемах (преимущественно, в системах холодного водоснабжения).
Регулятор при отсутствии водоразбора предотвращает превышение давления после регулятора, полностью перекрывая проходное сечение клапана (класс герметичности «А» по ГОСТ 9544-2015).
Исполнение клапана «нормально открытое».
| Технические характеристики и размеры | |||||||||||||||||||||||||||
| Исполнение | Односедельное Регулирующие | ||||||||||||||||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||||
| Условная пропускная способность Кvу, м3 /ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
|||||||||||||
| Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 | |||||||||||||
| Номинальное давление, РN, МПа | 1,6; 2,5; 4,0* | ||||||||||||||||||||||||||
| Диапазон настройки регулятора, МПа |
0,01-0,07 |
||||||||||||||||||||||||||
| Класс герметичности | «А» по ГОСТ 9544-2015 (0% от Кvy) | ||||||||||||||||||||||||||
| Тип соединения | Фланцевое, исполнение В по ГОСТ 33259-2015 | ||||||||||||||||||||||||||
| Регулируемая среда | Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)* |
||||||||||||||||||||||||||
| Температура регулируемой среды, °С | До 150 | ||||||||||||||||||||||||||
| Высота, max, H, мм | 610 | 630 | 630 | 665 | 680 | 690 | 710 | 730 | 780 | 965 | 1000 | 1200 | 1500 | 1950 | |||||||||||||
| Строительная длина, max, L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |||||||||||||
| Масса, max, кг | 16 | 18 | 19 | 22 | 26 | 28 | 35 | 42 | 56 | 70 | 135 | 170 | 290 | 390 | |||||||||||||
* изготовление по специальному заказу
| Гарантии |
| Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет. Срок службы – не менее 10 лет. Наработка на отказ – 100 000 часов. |
| Материалы основных деталей регуляторов | ||||
| Корпус клапана | Чугун СЧ25 (GG25) |
Сталь 25Л |
Сталь 09Г2С* |
Сталь 12Х18Н10Т* |
| РN 1,6 МПа | РN 1,6; 2,5; 4,0* МПа | РN 1,6; 2,5; 4,0* МПа | РN 1,6; 2,5; 4,0* МПа | |
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) Латунь ЛС59 (CuZn38Pb1)* |
|||
| Мембрана | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)* | |||
| Уплотнение штока** | Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM) | |||
| Уплотнение в затворе | Металл-фторопласт (PTFE) | |||
* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры
| Устройство УРРД® |
| 1 – корпус 2 – седло 3 – плунжер 4 – сальниковый узел 5 – привод мембранный 6 – шток 7 – пружина 8 – настроечная гайка |
| Монтажные положения | |||
| Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх. |  |
 |
 |
| Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз. |  |
|
|
| Схема подключения регулятора давления «после себя» |
 |
