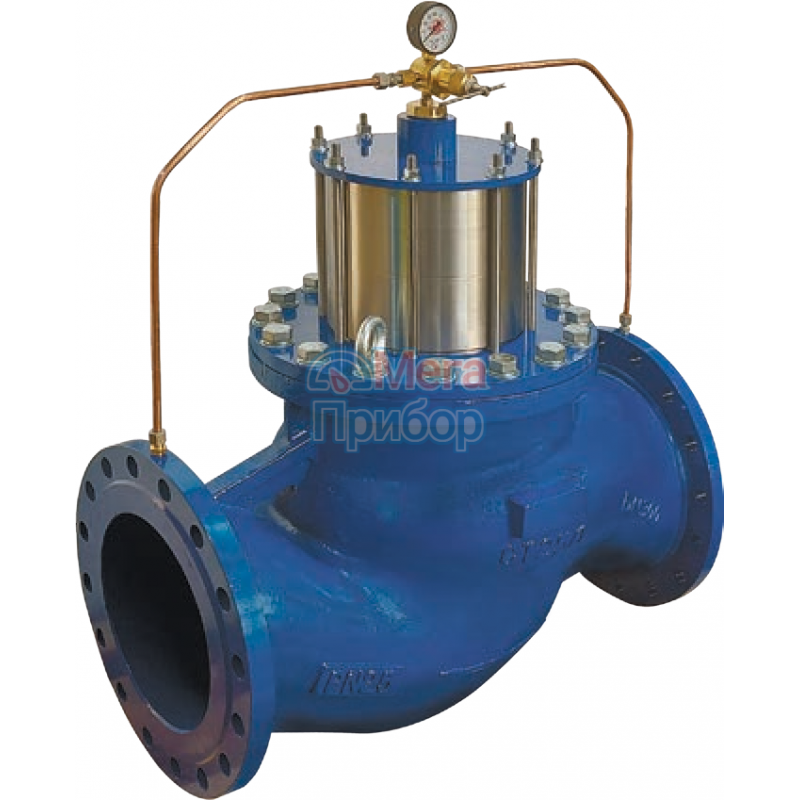

Регулятор давления с пилотным управлением (УРРД-ПУ) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после (до) регулятора. Отличительной особенностью УРРД-ПУ является применение в конструкции управляющего пилота, что позволяет увеличить диапазон регулирования, а так же снизить массогабаритные характеристики прибора.
| Регуляторы УРРД® с пилотным управлением выполняется в следующих комплектациях | |||
| УРРД-ПУ-РДП | Регулятор давления с пилотным управлением | «После себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора |
| УРРД-ПУ-РДД |
«До себя» |
Применяется для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора |
|
| Принцип работы |
|
В регуляторах серии УРРД-ПУ функцию чувствительного элемента и управляющего устройства выполняет пилот (вспомогательный клапан). Принцип действия пилота основан на уравновешивании сил, упругой деформации пружины сжатия и чувствительного элемента – мембраны. Возникшее при давлении регулируемой среды усилие на мембране передается на регулирующий узел пилота, который по средствам импульсных трубок направляет командное давление на привод УРРД-ПУ. Привод (поршневой или гидравлический) перемещает затвор в нужную сторону и поддерживает регулируемую величину в заданных пределах. При перемещении затвора изменяется площадь сечения проходного отверстия и, соответственно, давление регулируемой среды, проходящей через регулятор. При отсутствии давления рабочей среды, а так же при отсутствии перепада давления плунжер регулятора находится в закрытом состоянии под действием усилия встроенной пружины. Пилот настраивается на необходимую величину поддерживаемого давления, в процессе регулирования плунжер УРРД-ПУ занимает рабочее положение и производит регулирование. |
| Преимущества |
|
| Гарантии |
| Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки, при соблюдении потребителем условий хранения, монтажа и эксплуатации. Срок консервации – 3 года. Срок службы – не менее 10 лет. |
| Технические характеристики и размеры | |||||
| Номинальный диаметр, DN, мм | 125 | 150 | 200 | 250 | 300 |
| Условная пропускная способность, Кvу, м3/ч |
100 |
160 |
250 320 400 |
500 800 1250 |
1000 1250 1600 |
| Коэффициент начала кавитации, Z | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 |
| Номинальное давление, РN, МПа | 1,6; 2,5 | ||||
| Диапазон настройки регулятора, МПа | 0,1-1,2 | ||||
| Относительная утечка в затворе, не более | 0,1% от Kvy | ||||
| Тип соединения | Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015) | ||||
| Регулируемая среда |
Холодная и горячая вода |
||||
| Температура регулируемой среды, °С | До 150 | ||||
| Высота, max, мм | 830 | 900 | 1050 | 1300 | 1520 |
| Строительная длина, max, мм | 400 | 480 | 600 | 730 | 850 |
| Масса, max, кг | 60 | 125 | 150 | 270 | 360 |
* изготовление по специальному заказу
| Материалы основных деталей регуляторов | ||||
| Корпус клапана | Чугун СЧ 25 (GG25) | Сталь 25Л (GS-45) | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |
| РN 1,6 МПа | РN 1,6 – 2,5 МПа | |||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | |||
| Манжета, (мембрана)* | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)** | |||
| Уплотнение штока | Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)** | |||
| Уплотнение в затворе | «Металл по металлу» | |||
| Управляющий пилот | ||||
| Корпус | Латунь ЛС-59 (CuZn38Pb1) | |||
| Мембрана | Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)** | |||
| Клапанок | Этилен-пропиленовый каучук (EPDM) | |||
* в зависимости от исполнения привода клапана
** в зависимости от рабочей среды
| Устройство УРРД-ПУ |
|
1 – корпус |
Клапаны DN 125-300 мм устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вверх.
| Схема установки регулятора УРРД® с пилотным управлением |
|
|
Рпр – давление потока среды на подающем трубопроводе |
Пример условного обозначения
УРРД-ПУ-250-1,2-РДП-320-150-СТ-2,5-УХЛ4
Регулятор давления с пилотным управлением - УРРД-ПУ, номинальный диаметр DN - 250 мм, диапазон регулирования - (0,1-1,2) МПа, комплектация регулятора для поддержания давления после «себя» - РДП, условная пропускная способность Кvу - 320 м3/ч, температура регулируемой среды - 150°С, вода, материал корпуса - углеродистая сталь (СТ), номинальное давление PN - 2,5 МПа, климатическое исполнение - УХЛ4.
