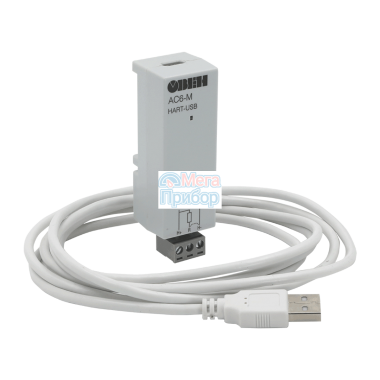

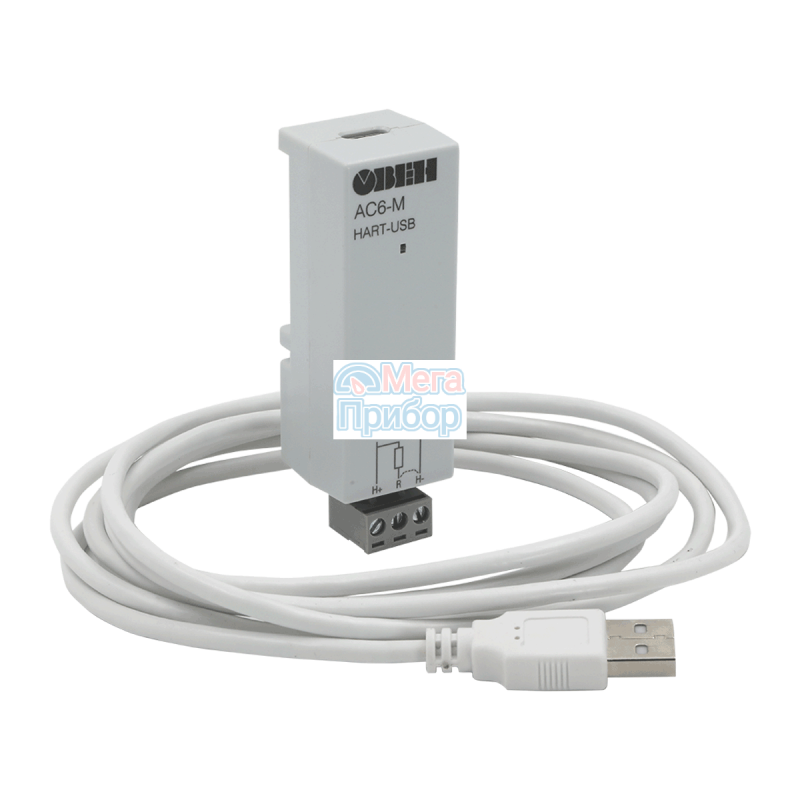

Преобразователь интерфейсов ОВЕН АС6 предназначен для связи персонального компьютера или системных средств АСУТП с любыми интеллектуальными устройствами (преобразователями давления, температуры, расхода и т.д.), поддерживающими НАRТ-протокол.
Особенности
- Компактный корпус 27×72,5×26 мм
- Автоматическое определение направления передачи данных
- Съёмные клеммники
- Встроенный резистор 250 Ом
- Современный разъём USB Type-C
- Обеспечивает высокую надежность приема/передачи данных
- Обслуживает до 15 устройств, подсоединенных к одной линии
- Питание от USB-порта персонального компьютера
- Обеспечивает возможность настройки подключенных HART-устройств из любой точки токовой цепи
Поддерживаемые операционные системы
- Windows XP/Server 2003/Vista/7/8/8.1/10
- Mac OS X
- Linux 2.6.x/3.x.x
Конструкция
Конструктивно преобразователь выполнен в моноблочном din-реечном исполнении. Подсоединение преобразователя к компьютеру осуществляется с помощью USB-кабеля, поставляемого в комплекте. К токовой петле интеллектуального датчика преобразователь подсоединяется при помощи любого 2-жильного кабеля. Полярность подключения проводников значения не имеет.
|
Наименование |
Значение |
|
Интерфейс HART |
|
|
Стандарт интерфейса |
BELL 202 |
|
Номинальное значение несущих частот синусоидальной формы |
1200 ±12 Гц 2200 ±12 Гц |
|
Входной импеданс модема, не менее |
5000 Ом |
|
Максимальное постоянное напряжение питания в цепи HART-сигнала |
42 В |
|
Номинал встроенного шунта |
250 Ом |
|
Интерфейс USB |
|
|
Стандарт интерфейса |
USB 2.0 |
|
Типа разъёма |
USB type-C |
|
Длина кабеля, не более |
2 м |
|
Питание |
|
|
Постоянное напряжение (на шине USB) |
4,75…5,25 В |
|
Потребляемая мощность (от шины USB), не более |
0,5 Вт |
|
Электрическая прочность изоляции между интерфейсами USB и HART |
1500 В |
|
Электрическое сопротивление изоляции в нормальных условиях, не менее |
20 МОм |
|
Конструкция |
|
|
Габаритные размеры корпуса |
(27×72,5×26) ±1 |
|
Степень защиты корпуса ГОСТ 14254096 |
IP20 |
|
Масса, не более |
0,05 кг |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, не менее |
100 000 ч |
|
Условия эксплуатации |
|
|
Рабочие условия |
Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
Температура окружающего воздуха |
От -40 до +70 °С |
|
Относительная влажность, без концентрации влаги |
От 10 до 95 % |
Схема подключения АС6-М с использованием встроенного резистора
Схема подключения АС6-М без использования встроенного резистора
