Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Конструктивные исполнения
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|||||||
 |

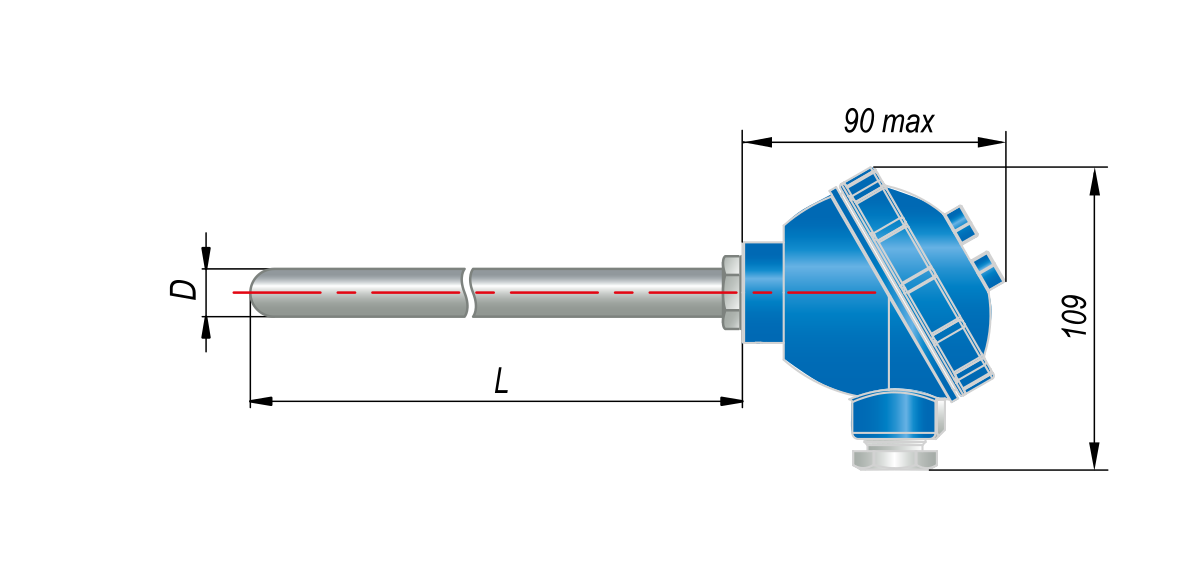

015 |
D = 8 мм |
сталь 12Х18Н10Т
|
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|||||||
|
025 |
D = 10 мм |
||||||||||
 Подвижный штуцер |

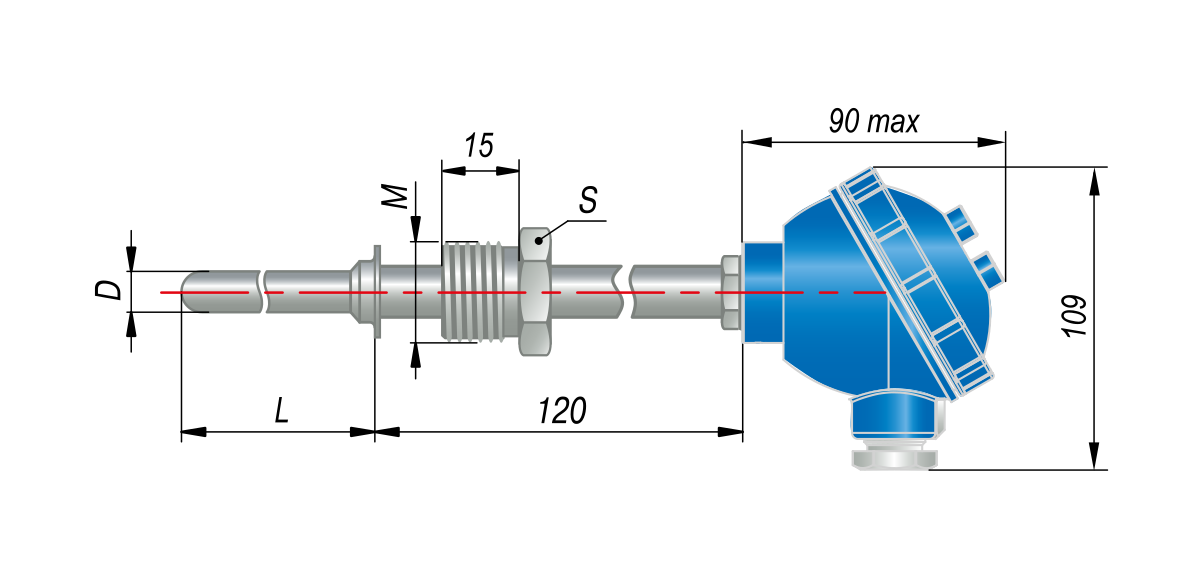

035 |
D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм |
|||||||||
|
045 |
D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм |
||||||||||
|
145 |
D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм |
||||||||||
|
Подвижный штуцер |

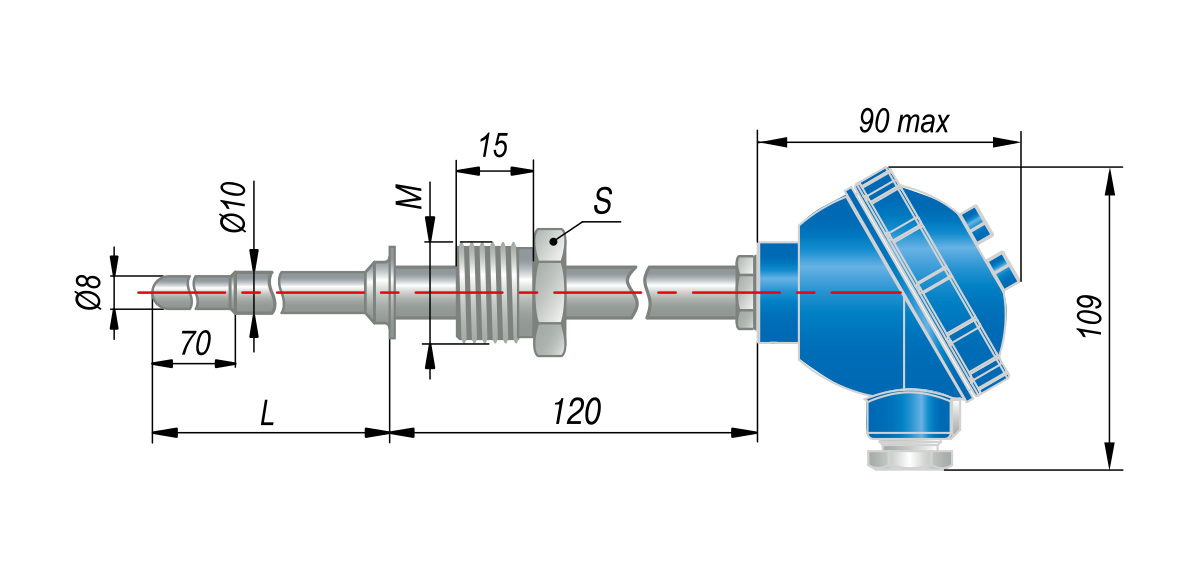

055 |
D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
||||||||
 Неподвижный штуцер |

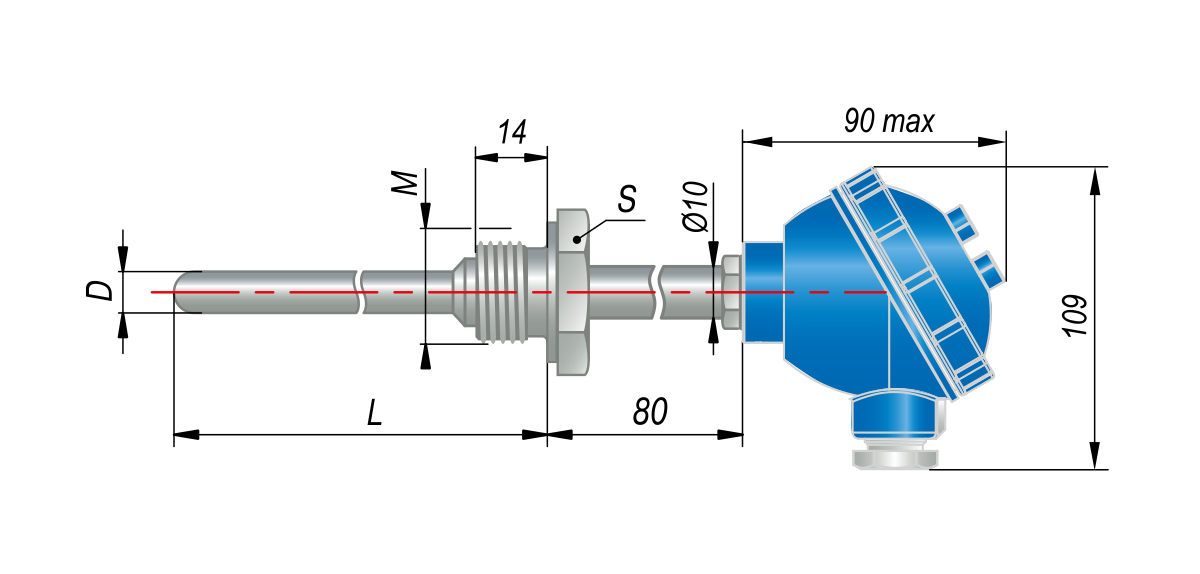

065 |
D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
||||||||
|
075 |
D = 10 мм, M = 20 × 1,5 мм**, S = 27 мм |
||||||||||
|
085 |
D = 10 мм, M = 27 × 2 мм**, S = 32 мм |
||||||||||
 Подвижный штуцер |

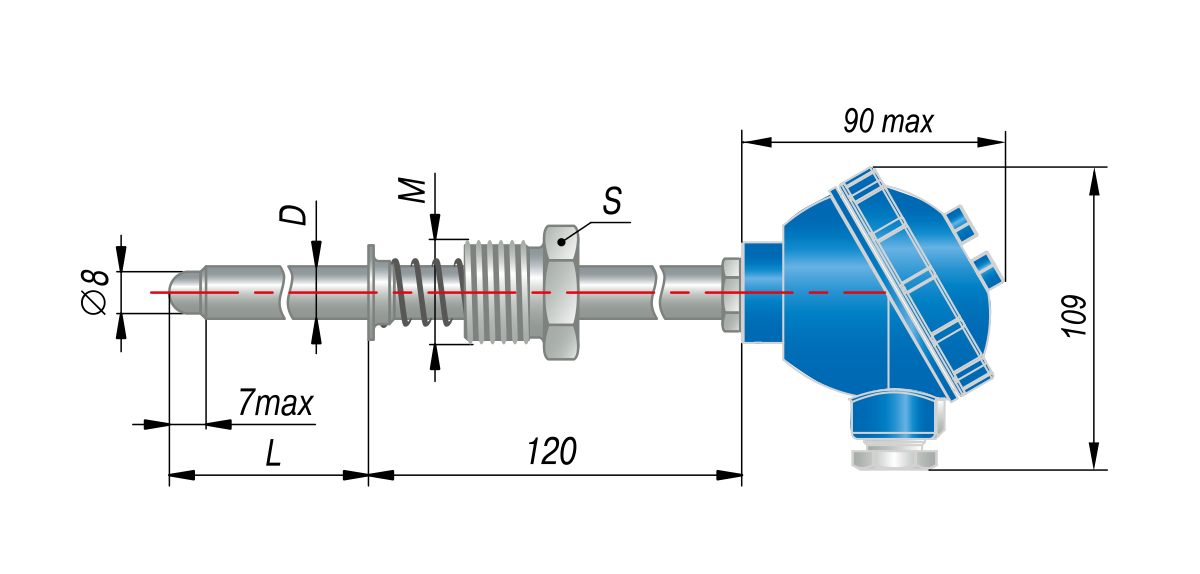

095 |
D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
||||||||
| |
105 |
D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм |
|||||||||
* – Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

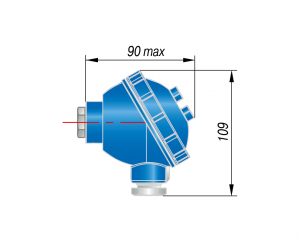

Конструктивное исполнение коммутационной головки ДТСхх5Е.И
| Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм |
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Максимальная температура среды измерения, ˚С | Температура окружающей среды, ˚С | |
| 50М, 100М | 100П, Pt100 | |||
| Т1 | ≤ 450 | +180 | +500 | -40... +80 |
| Т2 | ≤ 300 | |||
| Т3 | ≤ 200 | |||
| Т4 | ≤ 135 | |||
| Т5 | ≤ 100 | -40... +60 | ||
| Т6 | ≤ 85 | -40... +55 | ||
Пример обозначения при заказе: ОВЕН ДТС045Е-РТ100.0,5.120.МГ.И.EXI-Т6[12Н]
Это означает, что изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, МГ – металлическая головка, взрывозащищенное исполнение (искробезопасная цепь 0Ex ia IIС Т6 Ga X), диапазон преобразования температур: -50…+100 °С, с HART-протоколом.
Пример обозначения при заказе: ОВЕН ДТС075Е-РТ100.0,25.500.G1/2.МГ.И.ЕХI-Т6 [4Н]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 075, класс точности 0,25 %, длиной монтажной части 500 мм, МГ – металлическая головка, с трубной резьбой G1/2, взрывозащищенное исполнение (искробезопасная цепь 0Ех iа IIС Т6 Gа Х), диапазон преобразования температур: -50…+500 °С, с HART-протоколом.
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
|
Наименование |
Значение |
|
| ДТх-И.EXI-Н | ДТх-И.EXI | |
|
Питание |
||
|
Номинальное значение напряжения питания (постоянного тока), В |
24 |
|
|
Диапазон допустимых напряжений питания (постоянного тока), В |
12…30 |
|
|
Максимальная мощность потребления, Вт |
0,8 |
|
|
Защита от обратной полярности напряжения питания |
есть |
|
|
Выходной сигнал |
||
|
Диапазон выходного тока, мА |
4…20 |
|
|
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 |
22,5 |
|
Вид зависимости «ток от температуры» |
линейная |
|
|
Диапазон преобразования температур |
определяется при заказе |
|
|
Диапазон допустимых сопротивлений нагрузки, Ом |
250…956 |
0...1000 |
|
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 |
|
|
Интерфейс HART |
Есть |
Нет |
|
Конструкция |
||
|
Способ контакта с измеряемой средой |
погружаемый |
|
|
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 |
|
| Условия эксплуатации | ||
| Температура окружающего воздуха | В зависимости от температурного класса датчика | |
|
Параметры взрывозащиты |
||
|
Маркировка |
0Ex ia IIC T6…Т1 Ga Х |
|
|
Максимальные значения для подключения по токовой цепи |
Ui = 30 В, Ii = 100 мА, Li = 0,15 мГн, Ci = 25 нФ |
|
