| Обращаем внимание, что серия датчиков ПД200 была обновлена в феврале 2024 года. Датчики в новом исполнении отличаются от датчиков в старом исполнении техническими характеристиками, габаритными размерами, внешним видом и структурой меню.При выборе датчиков просим проверять технические характеристики и руководство по эксплуатации. |

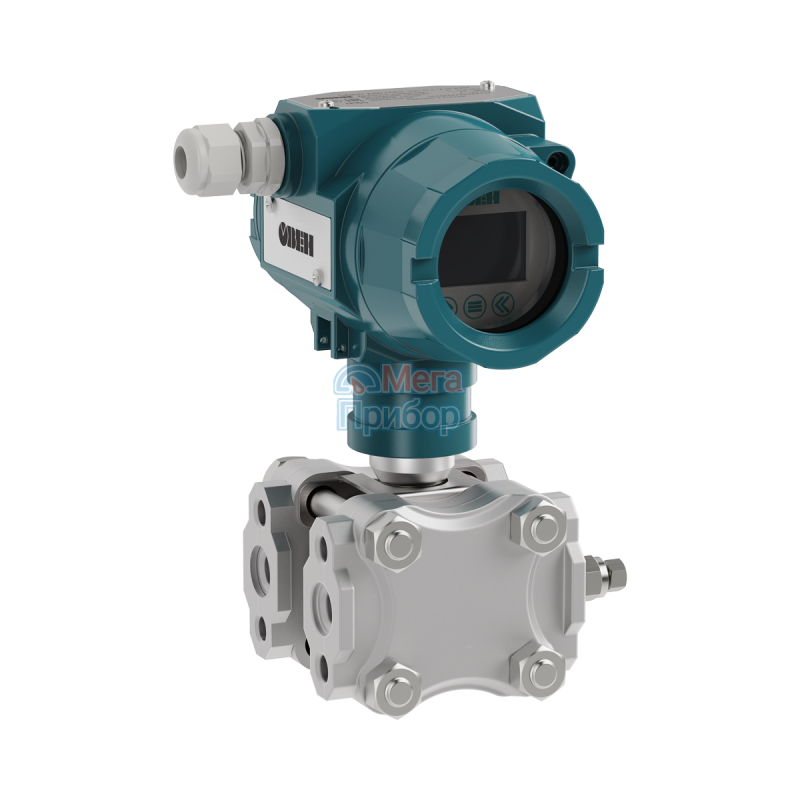

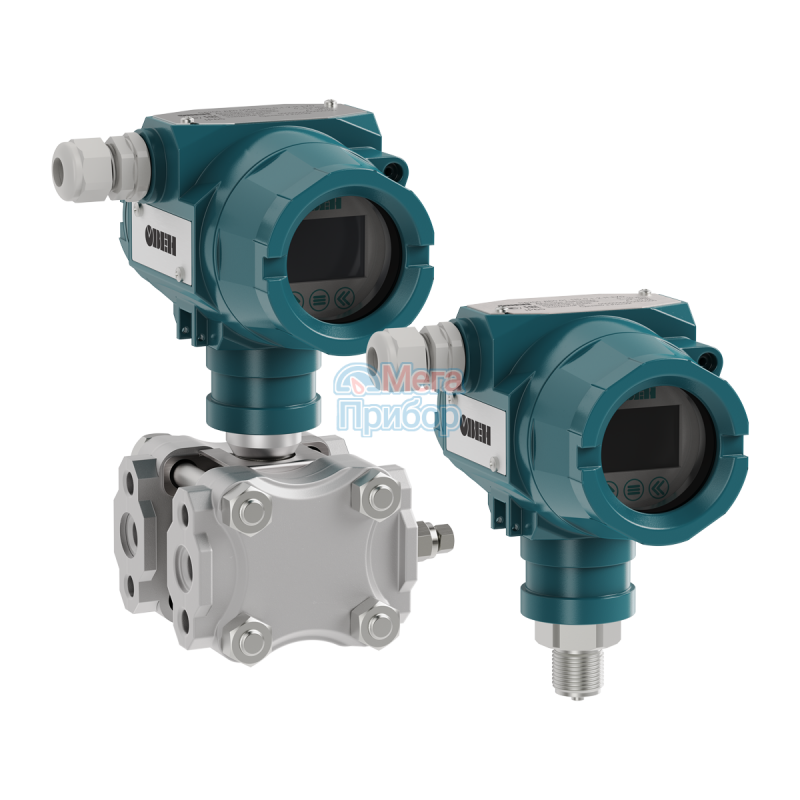

ПД200 представляет собой высокоточный интеллектуальный датчик давления, обеспечивающий непрерывное преобразование избыточного давления, вакуумметрического давления, избыточного-вакуумметрического давления, абсолютного давления и дифференциального давления среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал протокола HART или в цифровой сигнал протокола Modbus RTU на базе интерфейса RS-485.
Преобразователи давления ПД200 предназначены для измерения давления или перепада давления в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах.
Среда измерения
Воздух, пар, различные жидкости, нейтральные к нержавеющей стали.
Отличительные особенности
- Высокая точность измерения – класс точности до 0,1 %.
- Удобство настройки и эксплуатации – возможность перенастройки диапазона измерения и других параметров с лицевой панели датчика.
- Многопредельность – возможность перенайстройки диапазона измерения на более низкий предел измерения (перенастройка до 100:1).
- Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде.
- Простая интеграция в системы управления – цифровой выходной сигнал RS-485 Modbus или цифровой сигнал HART.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений:
- ДИ: от 0,0063 МПа до 25 МПа;
- ДВ: от -0,01 МПа до -0,1 МПа;
- ДИВ: от ±0,03 МПа до 2,4 МПа;
- ДД: от 0,1 МПа до 10 МПа;
- ДА: от 0,0063 МПа до 2,5 МПа. - Степень защиты корпуса IP65.
- Класс точности 0,1 %; 0,25 %.
- Диапазон температур измеряемой среды: -40…+100 °С.
Комплектность
- Преобразователь давления ПД200
- Руководство по эксплуатации
- Комплект крепления
- Паспорт и Гарантийный талон
|
Наименование |
Значение |
|
Выходной сигнал |
4…20 мА + HART RS-485 Modbus |
|
Основная погрешность измерения |
±0,1%; ±0,25% |
|
Верхний предел измерения, МПа |
|
|
Напряжение питания постоянного тока для работы HART-интерфейса |
От 16,5 до 36 В |
|
Напряжение питания постоянного тока для работы интерфейса RS-485 |
От 12 до 32,5 В |
|
Глубина перенастройки диапазона |
До 1:100 (в зависимости от модификации) |
|
Штуцер для подключения давления |
ДИ, ДВ, ДИВ, ДА – M20×1,5 |
| Материалы | Корпус: алюминиевый сплав ADC12 Штуцер/фланец: нержавеющая сталь SS316L Мембрана: нержавеющая сталь SS316L Уплотнения корпуса: фторкаучук FKM Кабельный ввод: поливинилхлорид |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Степень защиты оболочки по ГОСТ 14254 |
IP65 |
|
Средняя наработка на отказ |
50000 ч. |
|
Средний срок службы |
5 лет |
|
Межповерочный интервал |
2 года |
|
Масса преобразователей |
До 4,5 кг |
Габаритные размеры датчиков ПД200-ДД с установленными переходниками* для отводных трубок
Габаритные размеры датчиков ПД200-ДД без переходников
Габаритные размеры датчиков ПД200-ДИ/ДВ/ДИВ/ДА
* Переходники для отводных трубок с резьбы ¼ NPT на резьбу М20х1,5 входят в комплект поставки датчика как дополнительный аксессуар. Переходники съемные, изначально не установлены на фланец.
