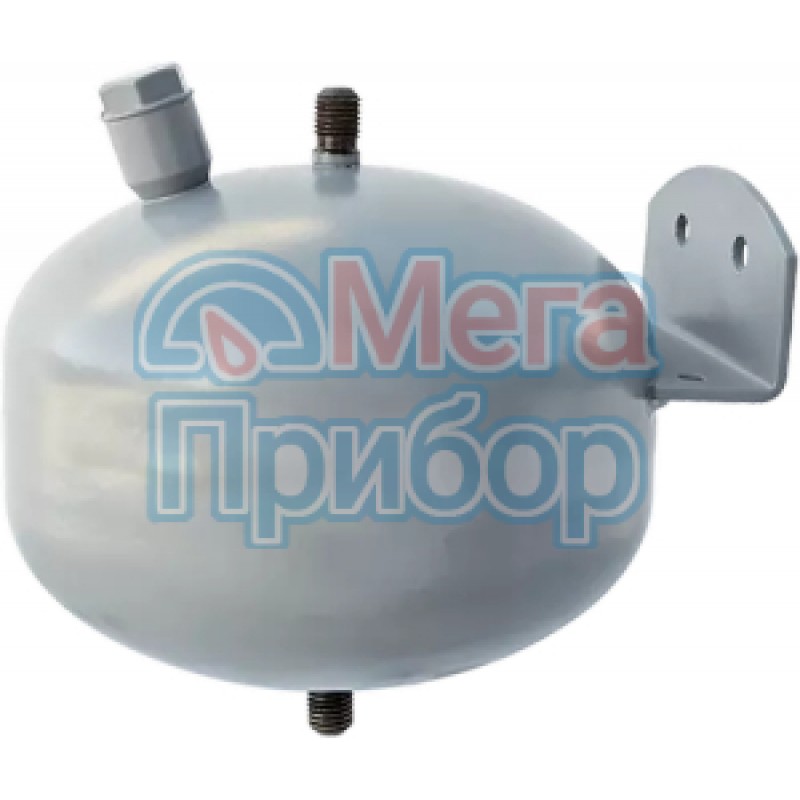

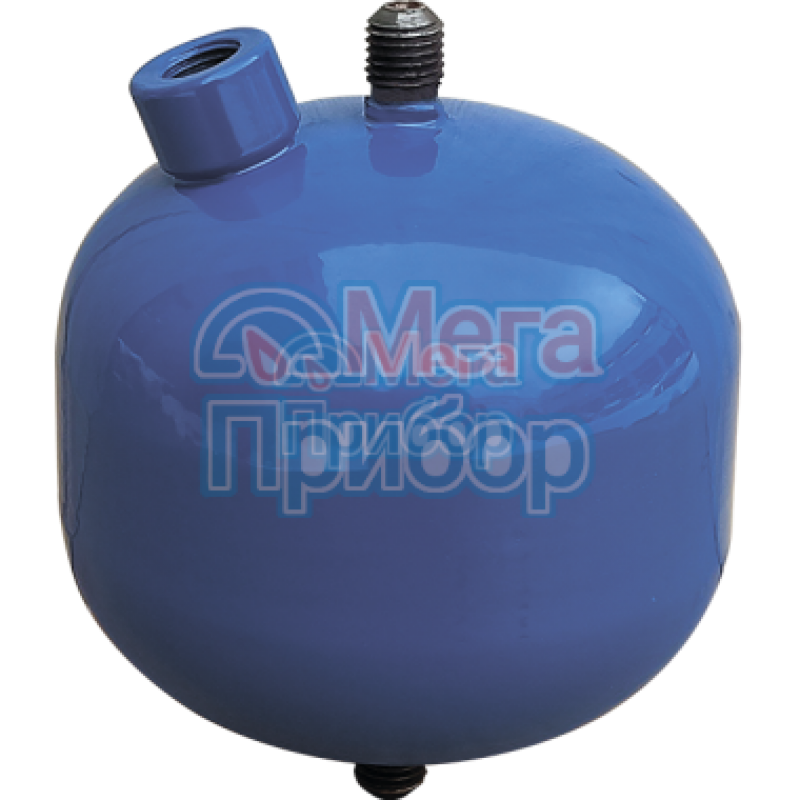

Водяной затвор предназначен для совместной работы с регулятором давления УРРД на пар и служит для защиты чувствительной мембраны гидропривода от воздействия пара.
| Технические характеристики и размеры | |||
| Тип | ВЗ-1 | ВЗ-2 | ВЗ-3 |
| Объем, л | 0,65 | 1,25 | 1,27 |
| Номинальное давление регулируемой среды PN, МПа | 1,6 | ||
| Регулируемая среда | Насыщенный пар; Перегретый пар | ||
| Температура регулируемой среды, °С | до 220; до 350 | ||
| Высота H, мм | 280 | 490 | 175 |
| Диаметр D, мм | 70 | 160 | |
| Присоединительная резьба M, | M12x1,5 | ||
| Масса, кг | 2,2 | 3,5 | 3,5 |
| Эффективная площадь диафрагмы мембранного привода регулятора (для подбора), см2 | 34/82 | 34/82/284 | 34/82/284 |
| Особенности монтажа |
| При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора. Перед запуском системы необходимо заполнить водяной затвор через специальное отверстие. Во время эксплуатации регулятора давления для пара необходимо поддерживать наличие воды в системе водяного затвора. |
| Устройство водяного затвора |
| 1 – дроссель 2 – штуцер для подключения к гидроприводу 3 – корпус 4 – пробка для залива воды 5 – штуцер для подключения к трубопроводу |
