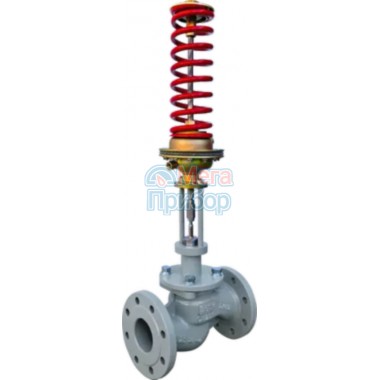

Регулятор давления «после себя» предназначен для поддержания давления пара в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.
Исполнение клапана регулятора «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.
Регулятор давления работает только при постоянном расходе среды через регулятор.
Подключение мембранного исполнительного механизма к паровому трубопроводу должно производиться только через водяной затвор для защиты чувствительной мембраны от воздействия пара. При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора.
| Технические характеристики и размеры | ||||||||||||
| Исполнение | Односедельное регулирующее | |||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Условная пропускная способность, Кvу, м3/ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
| Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 |
| Номинальное давление, РN, МПа | 1,6; 2,5; 4,0* | |||||||||||
| Диапазон настройки регулятора, МПа | 0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2 |
|||||||||||
| Относительная утечка в затворе, не более | 0,1% от Кvy | |||||||||||
| Тип соединения | Фланцевое, исполнение В по ГОСТ 33259-2015 | |||||||||||
| Регулируемая среда | Насыщенный пар; перегретый пар | |||||||||||
| Температура регулируемой среды, °С | до 220; до 350 | |||||||||||
| Высота, мм | 815 | 825 | 825 | 840 | 850 | 870 | 910 | 920 | 970 | 1150 | 1300 | 1500 |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| Масса (без монтажных частей), кг | 22 | 24 | 26 | 28 | 30 | 33 | 40 | 45 | 55 | 100 | 130 | 190 |
| Материалы основных деталей регуляторов | |||||
| Корпус клапана | Сталь 25Л (GS-45) |
Сталь 09Г2С* (9MnSi5) |
Сталь 12Х18Н10Т* (Х10СrNiTi18-10) |
||
| РN 1,6; 2,5; 4,0* МПа | |||||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | ||||
| Седло | Сталь 12Х18Н10Т (Х10СrNiTi18-10) Латунь ЛС59 (CuZn38Pb1,CW607N)* |
||||
| Мембрана |
Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ)* |
||||
| Уплотнение в затворе | «Металл по металлу» | ||||
| Уплотнение штока | До 220°С | До 350°С | |||
| Модифицированный фторопласт (PTFE) | Графит ТРГ, сильфон | ||||
* изготовление по специальному заказу
** в зависимости от рабочей среды и температуры
| Устройство УРРД® |
| 1 – корпус 2 – седло 3 – плунжер 4 – сальниковый узел 5 – шток 6 – привод мембранный 7 – пружина 8 – настроечная гайка |
| Монтажные положения | |||
| Регуляторы устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз. |
|
 |
 |
| Схема подключения регулятора давления на пар |
 |
| Рпр – давление потока среды на подающем трубопроводе |
