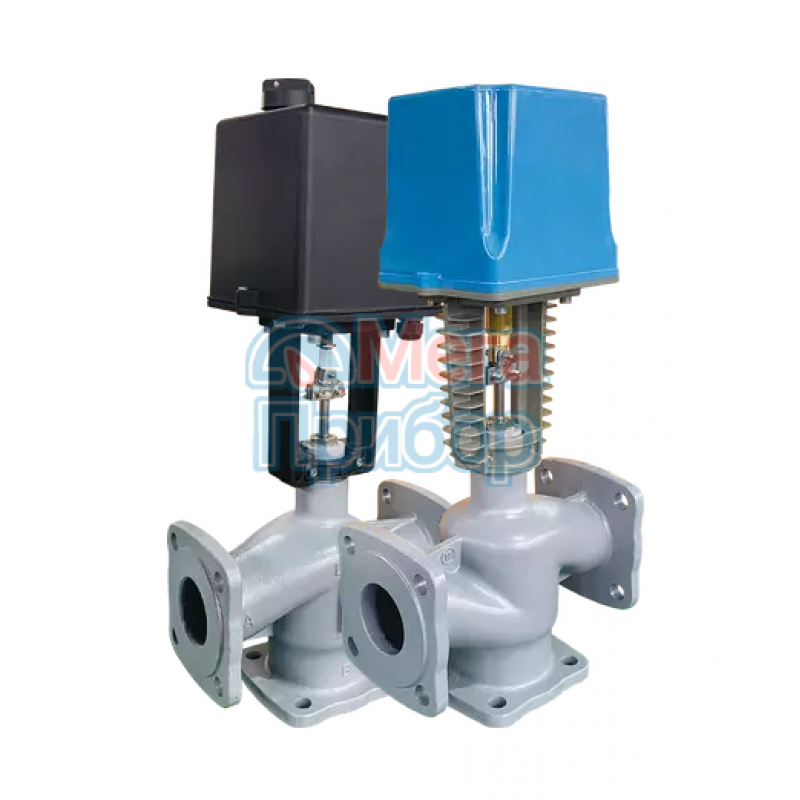

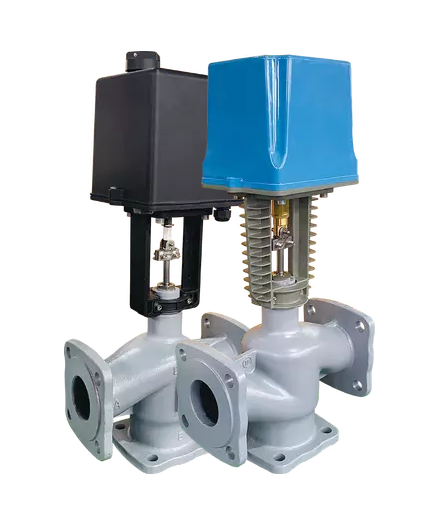

Назначение клапанов регулирующих трехходовых ТРК с электрическим исполнительным механизмом (ЭИМ)
Клапаны регулирующие трехходовые ТРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для смешивания или разделения рабочих сред неагрессивных к материалам деталей клапана в системах теплоснабжения, горячего и холодного водоснабжения, и других технологических системах.
Конструктивно клапан имеет три патрубка с фланцами для присоединения к трубопроводам. В зависимости от назначения трехходовые клапаны могут быть включены по смесительной или разделительной схеме.
Принцип работы
Принцип работы трехходового клапана заключается в изменении пропорции смешивания или разделения двух потоков рабочей среды. Это позволяет поддерживать требуемую температуру или давление в системе. Управление клапаном осуществляется электрическим исполнительным механизмом (ЭИМ). Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и тем самым регулируя расход рабочей среды.
|

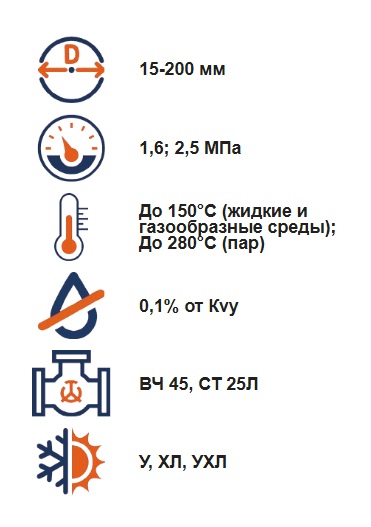

Номинальный диаметр, DN, мм |
15-200 |
|
|
Номинальное давление, РN, МПа |
1,6; 2,5 |
|
|
Температура окружающей среды, °С |
5 до 50 |
|
|
Относительная влажность воздуха, % |
30-80 |
|
|
Климатическое исполнение по ГОСТ 15150-69* |
У, ХЛ, УХЛ |
|
|
Температура регулируемой среды, °С |
до 150 |
|
|
Регулируемая среда |
Холодная и горячая вода; (другие среды, нейтральные к материалам регулятора**) |
|
* стандартное исполнение УХЛ4
** изготовление по специальному заказу
Смесительный трехходовой клапан
|
Разделительный (распределительный) трехходовой клапан |
|
|
|
|

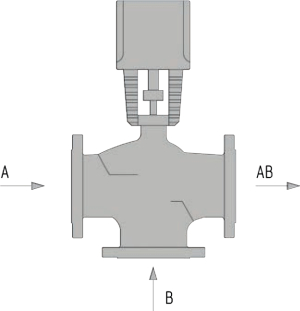

Смесительный трехходовой клапан имеет два входных патрубка (А, В) и один выходной (АВ). Применяется для качественного регулирования с поддержанием заданной температуры теплоносителя, выходящего из патрубка АВ достигается изменением пропорций между теплоносителем поступающим из патрубка А и патрубка В. Используется для смешивания двух потоков теплоносителя с разной температурой. Этот тип клапана позволяет создать поток с требуемой температурой, что необходимо для систем отопления и горячего водоснабжения. |

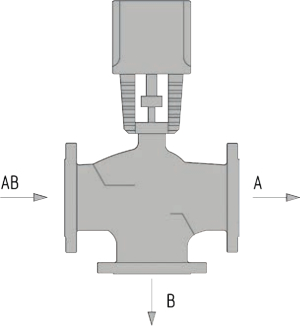

Разделительный трехходовой клапан имеет один входной патрубок (АВ) и два выходных (А, В). Применяется для количественного регулирования за счет разделения потока теплоносителя, в системах подогрева воды систем ГВС, а так же в узлах обвязки воздухонагревателей и воздухоохладителей. Используется для разделения потока теплоносителя между двумя контурами системы отопления. Этот тип клапана позволяет регулировать количество тепла, поступающего в каждый из них, что обеспечивает более точную настройку температуры |
Преимущества
Все внутренние детали клапана: плунжер, седло, шток, изготовлены из нержавеющей стали.
Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с трубопровода.
 |
 |

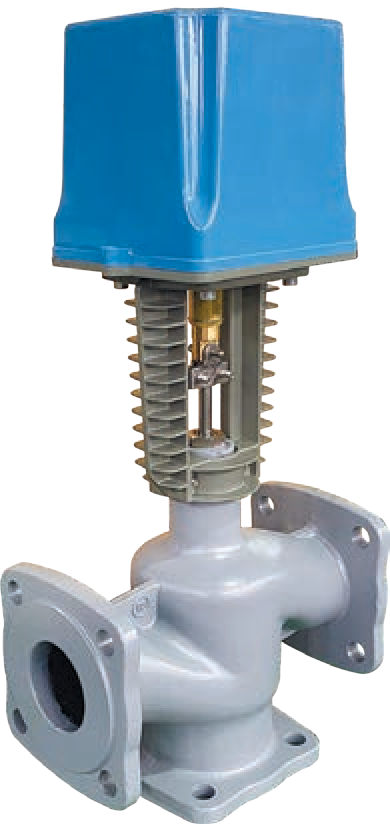

| Клапаны регулирующие трехходовые ТРК (23вч950нж, 27вч950нж) | Клапаны регулирующие трехходовые ТРК на пар (23с950нж, 27с950нж) |
Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при соблюдении потребителем условий хранения, монтажа и эксплуатации.
Срок консервации – 3 года.
Срок службы – не менее 10 лет.
Наработка на отказ – 100 000 часов.
