Назначение клапанов регулирующих трехходовых ТРК с электрическим исполнительным механизмом (ЭИМ)
Клапаны регулирующие трехходовые ТРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для смешивания или разделения рабочих сред неагрессивных к материалам деталей клапана в системах теплоснабжения, горячего и холодного водоснабжения, и других технологических системах. Конструктивно клапан имеет три патрубка с фланцами для присоединения к трубопроводам. В зависимости от назначения трехходовые клапаны могут быть включены по смесительной или разделительной схеме.
Технические характеристики клапанов регулирующих трехходовых ТРК с электрическим исполнительным механизмом (ЭИМ) |
|||||||||||||
Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
Условная пропускная способность, Кvy, м3/ч | 4,0 | 5,0 | 8,0 | 10 | 25 | 40 | 50 | 80 | 125 | 230 | 330 | 450 | |
Номинальное давление, PN, МПа | 1.6 | ||||||||||||
Относительная утечка в затворе, не более | 0,1% от Кvy | ||||||||||||
Тип соединения | Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015) | ||||||||||||
Тип ЭИМ | Regada | ST MINI | ST MINI | ST MINI | ST MINI | ST0 | ST0 | ST0.1 | ST0.1 | ST1 | ST2 | ST2 | MT |
МИЭП-1 | 700 | 700 | 1600 | 1600 | 2700 | 2700 | 4000 | 10000 | 10000 | - | - | - | |
THK | 1502 | 1502 | 1502 | 1502 | 4004 | 4004 | 5004 | 5004 | 5004 | - | - | - | |
LEA | 102 | 102 | 254 | 254 | 404 | 404 | 404 | 404 | - | - | - | - | |
Регулируемая среда |
Холодная и горячая вода; |
||||||||||||
Температура регулируемой среды, °С | до 150 |
Материалы основных деталей клапанов |
||
Тип клапана | 23вч950нж | 27вч950нж |
Конструкция клапана | Смесительный | Разделительный |
Корпус клапана | Чугун ВЧ 45 (EN-GJS-450-10) | |
РN 1,6 | ||
Плунжер | Сталь 08Х18Н10 (X5CrNi18-10) | |
Седло | Сталь 08Х18Н10 (X5CrNi18-10) | |
Уплотнение на плунжере | «металл по металлу» | |
Уплотнение штока | Этилен-пропиленовый каучук (EPDM) |
Максимально допустимый перепад давления на клапанах ТРК* |
||||||||||
DN, мм | ΔР, МПа при комплектации приводом Regada | ΔР, МПа при комплектации приводом THK | ||||||||
ST mini | ST 0 | ST 0.1 | ST1 | ST2 | MT | 1502 | 2504 | 4004 | 5004 | |
15 | 1,6 | - | - | - | - | - | 1,6 | - | - | - |
20 | 1,3 | - | - | - | - | - | 1,3 | - | - | - |
25 | 1,0 | - | - | - | - | - | 1,0 | 1,5 | - | - |
32 | 0,8 | - | - | - | - | - | 0,8 | 1,3 | - | - |
40 | 0,7 | - | - | - | - | - | 0,7 | 1,0 | 1,0 | - |
50 | 0,6 | 1,0 | - | - | - | - | 0,6 | 0,8 | 0,8 | 1,0 |
65 | - | 0,8 | 1,8 | - | - | - | - | - | 0,7 | 0,8 |
80 | - | 0,7 | 1,6 | - | - | - | - | - | 0,5 | 0,7 |
100 | - | 0,5 | 1,0 | - | - | - | - | - | - | 0,5 |
125 | - | - | 0,8 | 1,6 | - | - | - | - | - | - |
150 | - | - | 0,7 | 1,0 | 1,6 | - | - | - | - | - |
200 | - | - | 0,5 | 0,8 | 1,6 | - | - | - | - | - |
* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана
Максимально допустимый перепад давления на клапанах ТРК* |
||||||||
DN, мм | ΔР, МПа при комплектации приводом МИЭП-1 | ΔР, МПа при комплектации приводом LEA | ||||||
700 | 1600 | 2700 | 4000 | 10000 | 102 | 254 | 404 | |
15 | 1,0 | - | - | - | - | 1,6 | - | - |
20 | 0,8 | - | - | - | - | 1,3 | - | - |
25 | 0,7 | 1,3 | 1,6 | - | - | 1,0 | 1,5 | - |
32 | 0,6 | 1,0 | 1,3 | - | - | 0,8 | 1,3 | - |
40 | - | 0,8 | 1,0 | 1,0 | - | 0,7 | 1,0 | 1,0 |
50 | - | 0,7 | 0,8 | 0,8 | - | 0,6 | 0,8 | 0,8 |
65 | - | - | - | 0,7 | - | - | - | 0,7 |
80 | - | - | - | 0,5 | 1,6 | - | - | 0,5 |
100 | - | - | - | - | 1,0 | - | - | - |
125 | - | - | - | - | 0,8 | - | - | - |
150 | - | - | - | - | 0,7 | - | - | - |
200 | - | - | - | - | 0,8 | - | - | - |
* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана
Габаритные и присоединительные размеры и масса ТРК |
|||||||||||||||
DN, |
PN, |
D1, мм |
D2, мм |
D3, мм |
L, мм | n | d, мм | H, мм | Масса max, кг | ||||||
Regada | МИЭП-1 | THK | LEA | Regada | МИЭП-1 | THK | LEA | ||||||||
15 | 1,6 | 46 | 65 | 95 | 130 | 4 | 14 | 410 | 410 | 420 | 460 | 7 | 6 | 6 | 7 |
20 | 65 | 75 | 105 | 140 | 420 | 420 | 430 | 470 | 9 | 8 | 8 | 9 | |||
25 | 65 | 85 | 115 | 165 | 465 | 465 | 475 | 515 | 9 | 9 | 9 | 10 | |||
32 | 76 | 100 | 140 | 180 | 18 | 480 | 480 | 490 | 530 | 13 | 13 | 13 | 14 | ||
40 | 84 | 110 | 150 | 200 | 500 | 500 | 510 | 540 | 15 | 15 | 15 | 16 | |||
50 | 99 | 125 | 165 | 230 | 510 | 510 | 520 | 560 | 17 | 17 | 17 | 18 | |||
65 | 118 | 145 | 185 | 290 | 8 | 570 | 570 | 580 | 635 | 32 | 32 | 33 | 34 | ||
80 | 132 | 160 | 200 | 310 | 590 | 590 | 600 | 655 | 34 | 34 | 34 | 35 | |||
100 | 156 | 180 | 220 | 350 | 620 | 620 | 630 | 685 | 43 | 43 | 43 | 35 | |||
125 | 184 | 210 | 250 | 400 | 760 | 760 | 770 | 825 | 70 | 70 | 70 | 72 | |||
150 | 211 | 240 | 285 | 480 | 22 | 780 | 780 | 790 | 845 | 110 | 100 | 100 | 105 | ||
200 | 266 | 295 | 340 | 495 | 12 | 800 | 800 | 810 | 865 | 170 | 160 | 160 | 165 |
Устройство клапана |

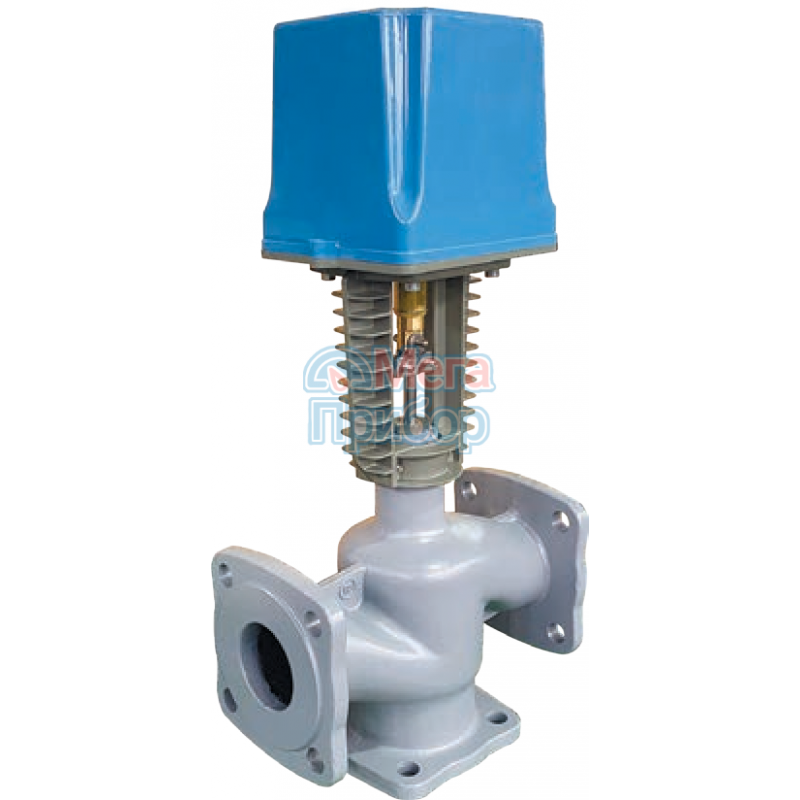

1 – корпус 2 – седло 3 – плунжер 4 – шток 5 – сальниковый узел 6 – ЭИМ |
Схемы подключения трехходового клапана | |
Смесительный | Разделительный (распределительный) |
Рпр – давление потока среды на подающем трубопроводе Роб – давление потока среды на обратном трубопроводе |
Монтажные положения |
|||
Клапаны устанавливаются только на горизонтальном участке трубопровода, электроприводом вверх. |
