Назначение и особенности
Электромагнитный (соленоидный) клапан двухпозиционный двухходовой — электромеханический прибор из серии промышленной трубопроводной арматуры с электромагнитным приводом, который перемещает запирающий элемент параллельно оси движения потока рабочей (транспортируемой) среды.
Клапаны соленоидные используются для дистанционного автоматического управления (открытие, закрытие) потоками различных типов жидкостей, газов, воды и пара.
Конструкция и принцип работы
Клапан состоит из корпуса, соленоидной катушки с сердечником, мембраны или поршня. Корпус может быть изготовлен из нержавеющей стали в случае работы с агрессивными средами. Или из латунного сплава - для работы клапана с неагрессивными средами и каучуками. Сердечник помещён внутри закрытой трубки катушки соленоида. Мембрана изготавливается из бутадиен-нитрильного каучука (NBR) для неагрессивных сред или фторкаучука (Витон) для агрессивных сред. Поршень изготавливается из фторопласта (PTFE).
Принцип работы прибора основан на подаче электрического напряжения на электромагнитную катушку, после чего магнитный сердечник втягивается в соленоид или опускается. Что в свою очередь приводит к открытию либо закрытию клапана.
Типы электромагнитных клапанов
Исходя из положения запорного элемента в отсутствие напряжения на катушке различают следующие клапаны:
- нормально открытые, или «НО». Рабочее проходное отверстие для жидкости или газа открыто, а при подаче напряжения, оно закрывается.
- нормально закрытые, или «НЗ». Проходное отверстие для среды перекрыто, а при подаче напряжения оно открывается.
Сферы применения
Клапаны электромагнитные соленоидные широко применяются в нефтегазодобывающей промышленности, в коммунальной сфере для водо- и теплоснабжения. А также на различных производствах в трубопроводных системах и аппаратах с автоматическим управлением.
Тип СК.
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения:
трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах иотраслях, где требуется управление потоками рабочей среды.
|
Принцип работы Прямого действия Номинальный диаметр DN, мм
08 /15 / 20 / 25 / 32 / 40 / 50 Исполнение
Нормально закрытый Номинальное напряжение
~220 В, -24 В Рабочее давление, МПа
Воздух, газ: 0…1,0 Температура рабочей среды, °С
-5…+90 (NBR) Температура окружающей среды, °С
-10…+80 Катушка
IP65, DIN-разъем Потребляемая мощность, Вт
Время срабатывания клапана, мс
|
Резьба присоединения G¼ /G½/ G¾/ G1 / G1¼/ G1½/ G2 Корпус
Медный сплав Мембрана
Бутадиен-нитрильный каучук (NBR) Пропускная способность
Надежность
500 000 циклов Климатическое исполнение
Группа В3 по ГОСТ Р 52931; Техническая документация
ТУ 3712-001-4719015564-2015 |
Клапаны электромагнитные СК
| Наименование | Исполнение | Тип | Номинальный диаметр DN*, мм |
Резьба присоединения | ЦенасНДС, руб. |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой | нормально-закрытый | CK-11-08/ CK-12-08 |
08 | G¼ | по запросу |
| CK-11-15 / CK-12-15 |
15 | G½ | по запросу | ||
| CK-11-20 / CK-12-20 |
20 | G¾ | по запросу | ||
| CK-11-25 / CK-12-25 |
25 | G1 | по запросу | ||
| CK-11-32 / CK-12-32 |
32 | G1¼ | по запросу | ||
| CK-11-40 / CK-12-40 |
40 | G1½ | по запросу | ||
| CK-11-50 / CK-12-50 |
50 | G2 | по запросу | ||
| нормально-открытый | CK-21-15 / CK-22-15 |
15 | G½ | по запросу | |
| CK-21-20 / CK-22-20 |
20 | G¾ | по запросу | ||
| CK-21-25 / CK-22-25 |
25 | G1 | по запросу | ||
| CK-21-32 / CK-22-32 |
32 | G1¼ | по запросу | ||
| CK-21-40 / СK-22-40 |
40 | G1½ | по запросу | ||
| CK-21-50 / CK-22-50 |
50 | G2 | по запросу | ||
| Клапан двухпозиционный двухходовой, нержавеющая сталь | нормально-закрытый | CK-11-15 / CK-12-15 НЕРЖ |
15 | G½ | по запросу |
| CK-11-20 / CK-12-20 НЕРЖ |
20 | G¾ | по запросу | ||
| CK-11-25 / CK-12-25 НЕРЖ |
25 | G1 | по запросу | ||
| CK-11-32 / CK-12-32 НЕРЖ |
32 | G1¼ | по запросу | ||
| CK-11-40 / CK-12-40 НЕРЖ |
40 | G1½ | по запросу | ||
| CK-11-50 / CK-12-50 НЕРЖ |
50 | G2 | по запросу | ||
| нормально-открытый | CK-21-15 / CK-22-15 НЕРЖ |
15 | G½ | по запросу | |
| CK-21-20 / CK-22-20 НЕРЖ |
20 | G¾ | по запросу | ||
| CK-21-25 / CK-22-25 НЕРЖ |
25 | G1 | по запросу | ||
| CK-21-32 / CK-22-32 НЕРЖ |
32 | G1¼ | по запросу | ||
| CK-21-40 / CK-22-40 НЕРЖ |
40 | G1½ | по запросу | ||
| CK-21-50 / CK-22-50 НЕРЖ |
50 | G2 | по запросу | ||
| Катушка 24 Вили 220 Вдля СК, СК-НЕРЖ | — | — | 08 | DIN-разъем | по запросу |
| 15 / 20 / 25 | |||||
| 32 / 40 / 50 | по запросу | ||||
| Разъем энергосберегающий для катушки 24 В или 220 В для СК, СК-НЕРЖ | нормально-закрытый | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | по запросу | |
| нормально-открытый | 15 / 20 / 25 | ||||
| Мембрана изфторкаучука (Витон) для СК, СК-НЕРЖ | — | дляCK-11-08, CK-12-08 |
08 | G¼ | по запросу |
| для CK-11-15, CK-12-15 |
15 | G½ | по запросу | ||
| для CK-21-15, CK-22-15 |
|||||
| для CK-11-20, СK-12-20 |
20 | G¾ | |||
| для CK-21-20, CK-22-20 |
|||||
| для CK-11-25, CK-12-25 |
25 | G1 | по запросу | ||
| для CK-21-25, CK-22-25 |
|||||
| для CK-11-32, CK-12-32 |
32 | G1¼ | по запросу | ||
| для CK-21-32, CK-22-32 |
|||||
| для CK-11-40, CK-12-40 |
40 | G1½ | |||
| для CK-21-40, CK-22-40 |
|||||
| для CK-11-50, CK-12-50 |
50 | G2 | по запросу | ||
| дляCK-21-50, CK-22-50 |
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | по запросу |
| Замена катушки СК | по запросу |
Габаритные и присоединительные размеры (мм), вес (кг)

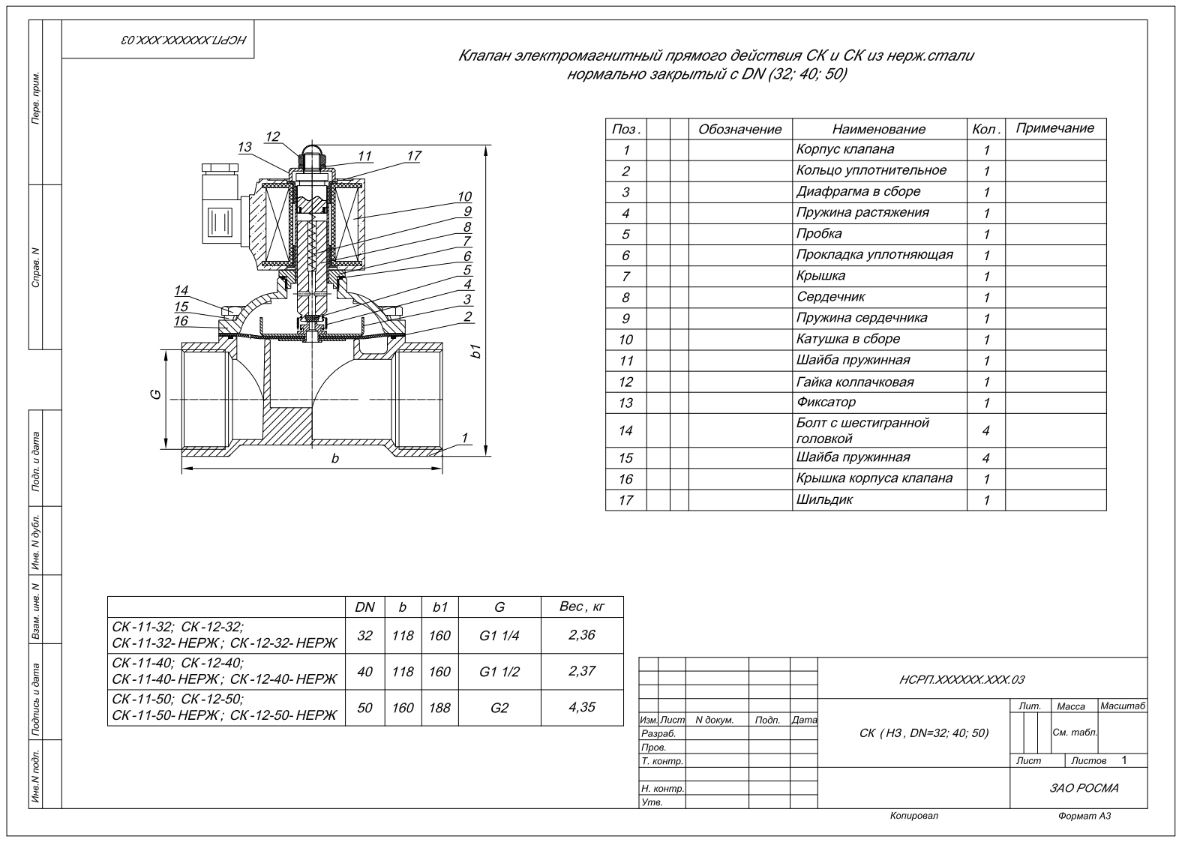

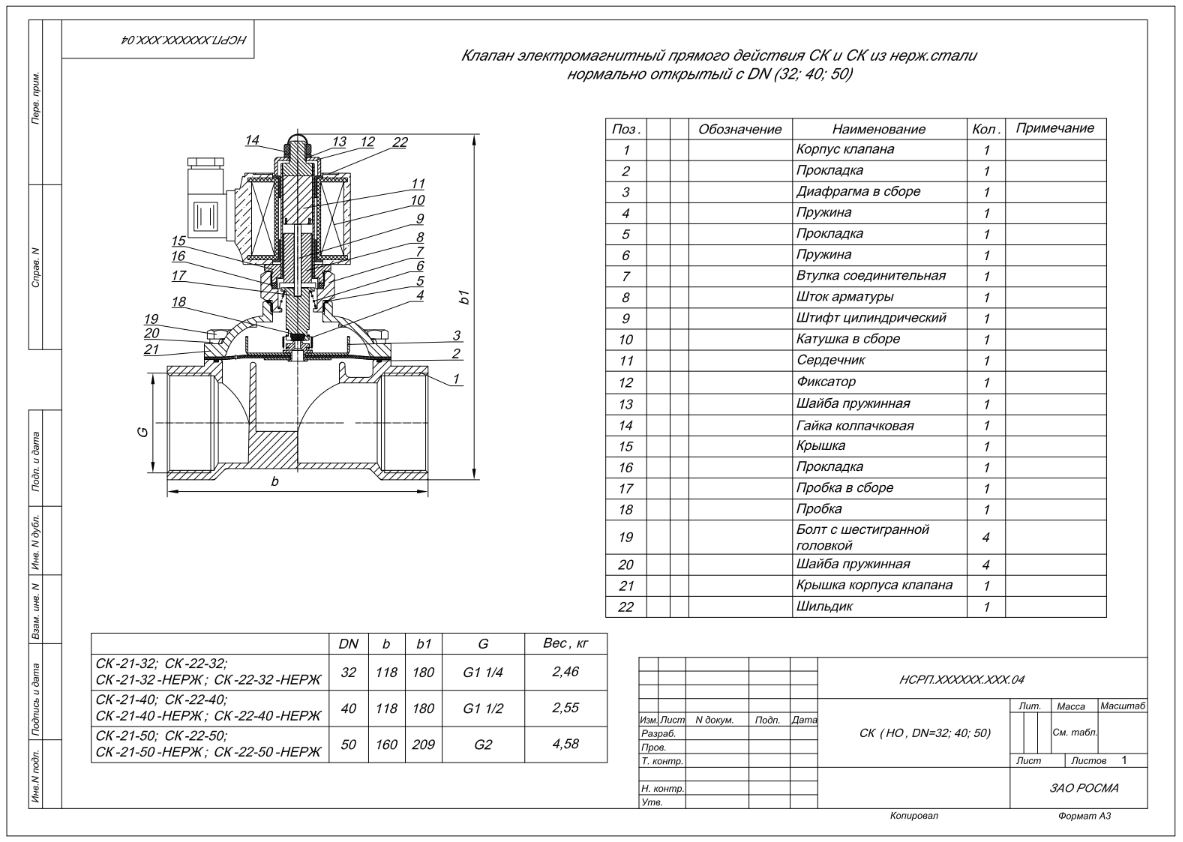

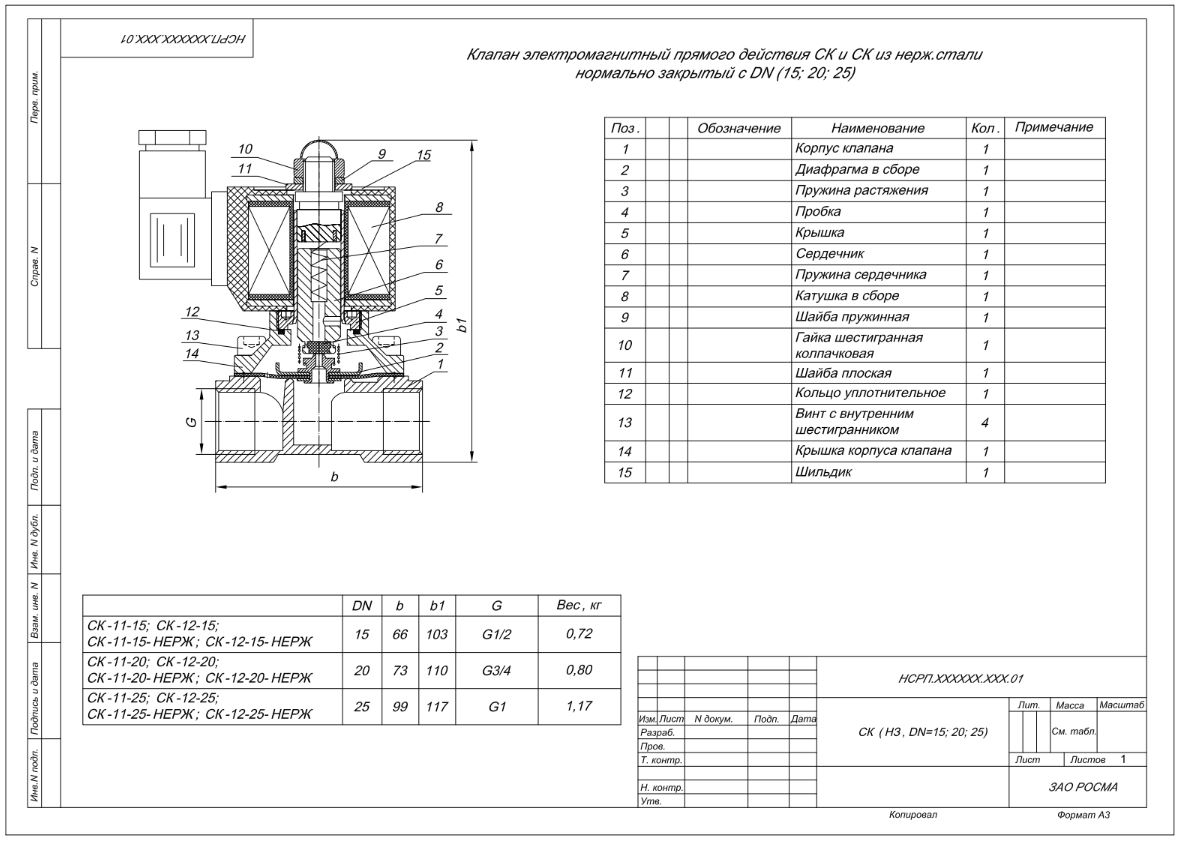

Чертежи СК в разрезе

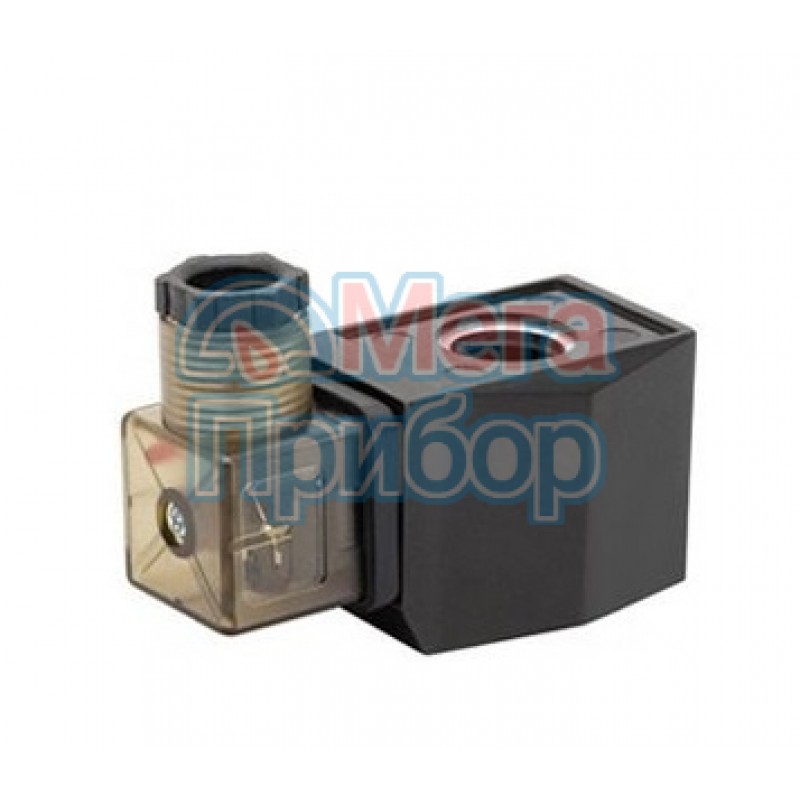

Чертежи катушек
Как правило, выбор способа подключения клапана электромагнитного (соленоидного)прямого действия зависит от технологической линии иарматуры, установленной на объекте, а такженеобходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:
- Сгон имуфта;
- Переходник-американка;
- Угловой переходник;
- Гибкое подключение.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана - НЗ или НО.Время работы катушки клапана под напряжением должно быть минимальным.
Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадалос направлением стрелки на корпусе СК.
Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к мгновенному выходу ее из строя.
Схема подключения катушки:
Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.
Пример обозначения: СК-21-15
