Назначение и особенности
Электромагнитный (соленоидный) клапан двухпозиционный двухходовой — электромеханический прибор из серии промышленной трубопроводной арматуры с электромагнитным приводом, который перемещает запирающий элемент параллельно оси движения потока рабочей (транспортируемой) среды.
Клапаны соленоидные используются для дистанционного автоматического управления (открытие, закрытие) потоками различных типов жидкостей, газов, воды и пара.
Конструкция и принцип работы
Клапан состоит из корпуса, соленоидной катушки с сердечником, мембраны или поршня. Корпус может быть изготовлен из нержавеющей стали в случае работы с агрессивными средами. Или из латунного сплава - для работы клапана с неагрессивными средами и каучуками. Сердечник помещён внутри закрытой трубки катушки соленоида. Мембрана изготавливается из бутадиен-нитрильного каучука (NBR) для неагрессивных сред или фторкаучука (Витон) для агрессивных сред. Поршень изготавливается из фторопласта (PTFE).
Принцип работы прибора основан на подаче электрического напряжения на электромагнитную катушку, после чего магнитный сердечник втягивается в соленоид или опускается. Что в свою очередь приводит к открытию либо закрытию клапана.
Типы электромагнитных клапанов
Исходя из положения запорного элемента в отсутствие напряжения на катушке различают следующие клапаны:
- нормально открытые, или «НО». Рабочее проходное отверстие для жидкости или газа открыто, а при подаче напряжения, оно закрывается.
- нормально закрытые, или «НЗ». Проходное отверстие для среды перекрыто, а при подаче напряжения оно открывается.
Сферы применения
Клапаны электромагнитные соленоидные широко применяются в нефтегазодобывающей промышленности, в коммунальной сфере для водо- и теплоснабжения. А также на различных производствах в трубопроводных системах и аппаратах с автоматическим управлением.
Тип СК-ВТ. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05МПа) на входе и на выходе клапана.
| Принцип работы Непрямого действия | Время срабатывания клапана, мс
| ||||||||||||||||||
| Номинальный диаметр DN, мм 15 / 20 / 25 / 32 / 40 / 50 | Резьба присоединения G½ / G¾ / G1 / G1¼ / G1½ / G2 | ||||||||||||||||||
| Исполнение Нормально закрытый Нормально открытый Номинальное напряжение ~220 В, -24 В | Корпус Нержавеющая сталь 08Х18Н10 | ||||||||||||||||||
Максимальное рабочее давление, МПа*
то максимальное давление для любого типа клапана - 1,6 МПа | Уплотнение поршня Фторопласт (PTFE) | ||||||||||||||||||
| Минимальное рабочее давление, МПа 0,05 | Пропускная способность
| ||||||||||||||||||
| Температура рабочей среды, °С -20…+180 Температура окружающей среды, °С -20…+80 | Надежность 500 000 циклов | ||||||||||||||||||
| Катушка IP65, DIN-разъем | Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 | ||||||||||||||||||
Потребляемая мощность, Вт
| Техническая документация ТУ 3712-001-4719015564-2015 |
Чертежи

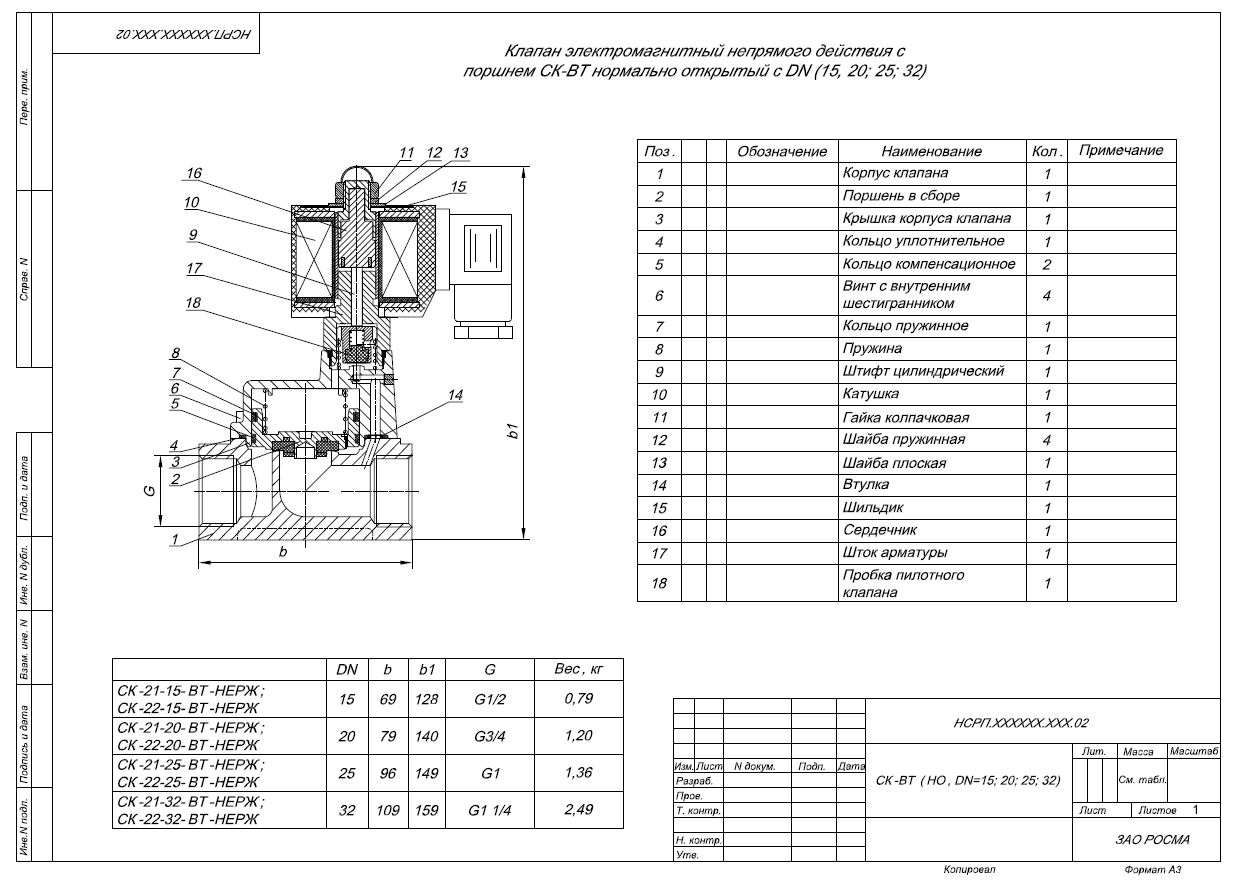

Чертежи СК-ВТ в разрезе
