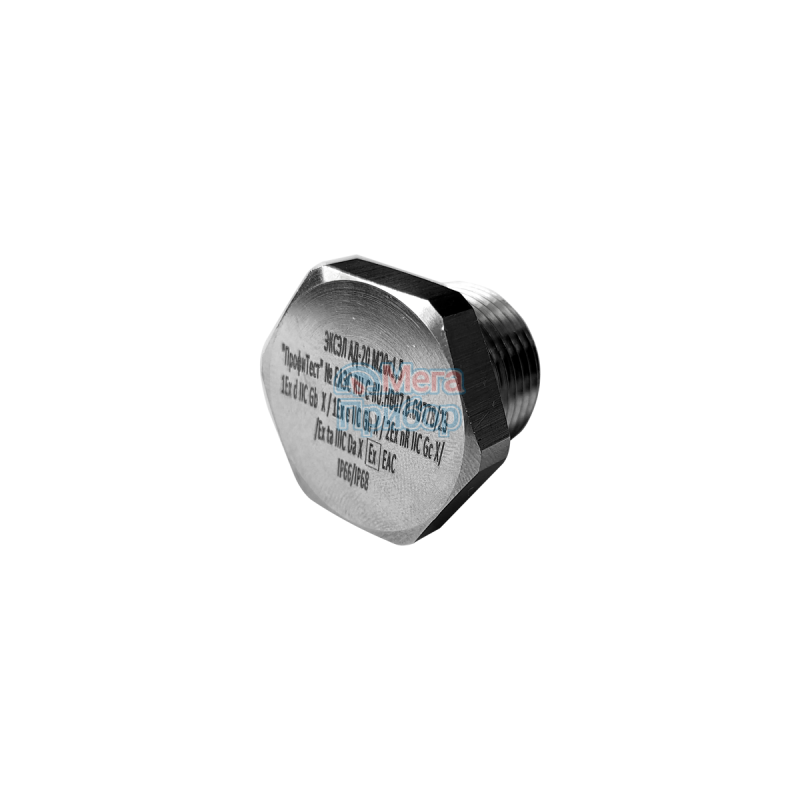

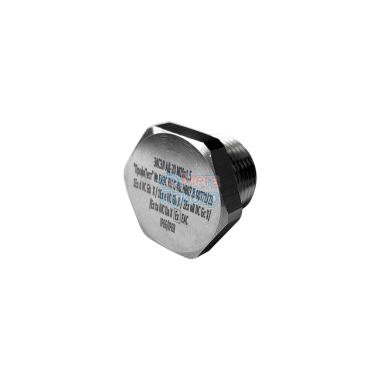

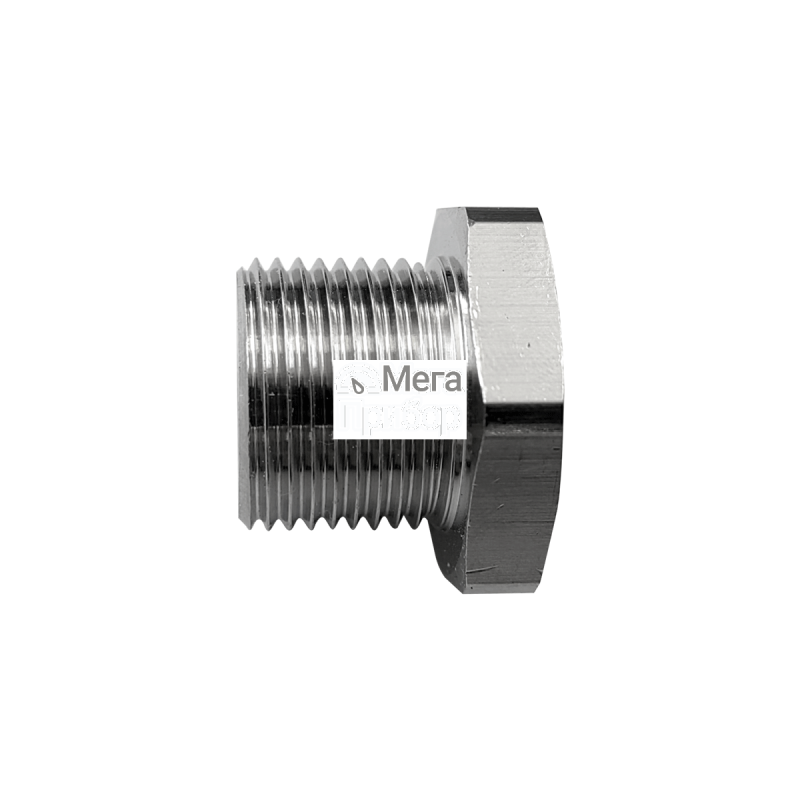

Взрывозащищенная заглушка ЭКСЭЛ АД-20 предназначена для заглушения любых неиспользуемых отверстий во взрывозащищённом оборудовании, в том числе в коммутационных головках датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.
Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.

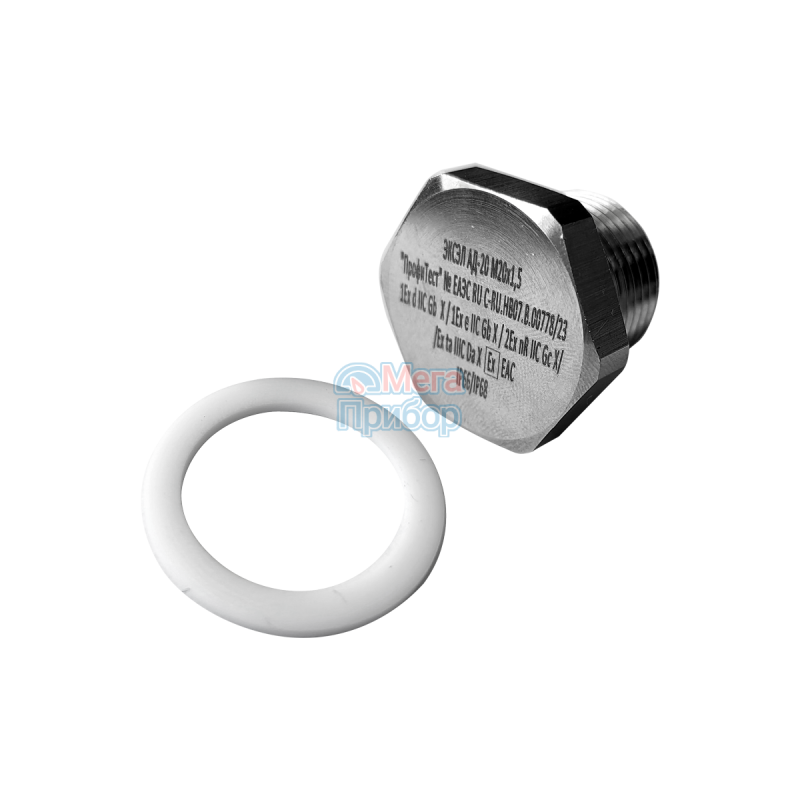

Комплектация
- Заглушка взрывозащищенная ЭКСЭЛ АД-20
- Прокладка фторопластовая
|
Сертификат соответствия |
Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
|
Маркировка взрывозащиты |
1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X |
|
Степень защиты от внешних воздействий |
IP66 / IP68 (по ГОСТ 14254-96) |
|
Температура эксплуатации |
-60…+130 °С |
|
Материал корпусных деталей |
Никелированная латунь / нержавеющая сталь |
|
Материал уплотнения |
Фторопласт |
|
Климатическое исполнение |
УХЛ1 |
| Габаритный размер | Материал | Наименование |
|
|
Никелированная латунь |
АД-20 М20×1,5 |
| Нержавеющая сталь |
АД-Н-20 М20×1,5 |
Габариты прокладки (27×19,9×2) :
- внешний диаметр 27 мм
- внутренний диаметр 19,9 мм
- толщина 2 мм
