Наименование |
Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Напряжение питания |
14…36 В постоянного тока (номинальное 24 В) |
|
Верхний предел измерения |
ДИ: от 0,016 МПа до 4 МПа ДВ: от 0,016 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа ДД: от 0,004 МПа до 6,3 МПа |
|
Глубина перенастройки диапазона |
До 1:5 |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность, не более |
0,9 Вт |
|
Ток аварии |
21,5 мА |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Материал мембраны |
Сталь EN 1.4435 |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс B по ГОСТ 30804.6.2-2013 |
|
Диапазон рабочих температур измеряемой среды |
-40…+100 °С |
|
Диапазон рабочих температур окружающего воздуха |
-40…+80 °С |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП1 |
|
Масса преобразователей |
1,0 кг |
|
Штуцер для подключения давления |
M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана»»; фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
|
Тип электрического соединителя |
Винтовой клеммник. Кабельный ввод М20×1,5 не входит в комплект поставки. |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
|
Важно! Преобразователи давления ПД100И модели 1х5-2 в исполнении Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка. Взрывозащищенные кабельные вводы приобретаются отдельно. |

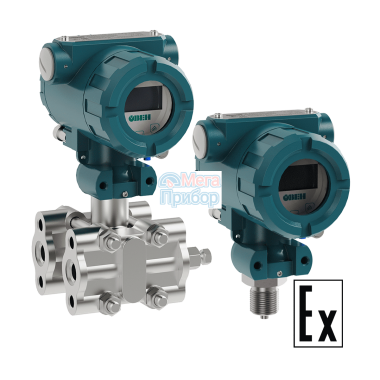

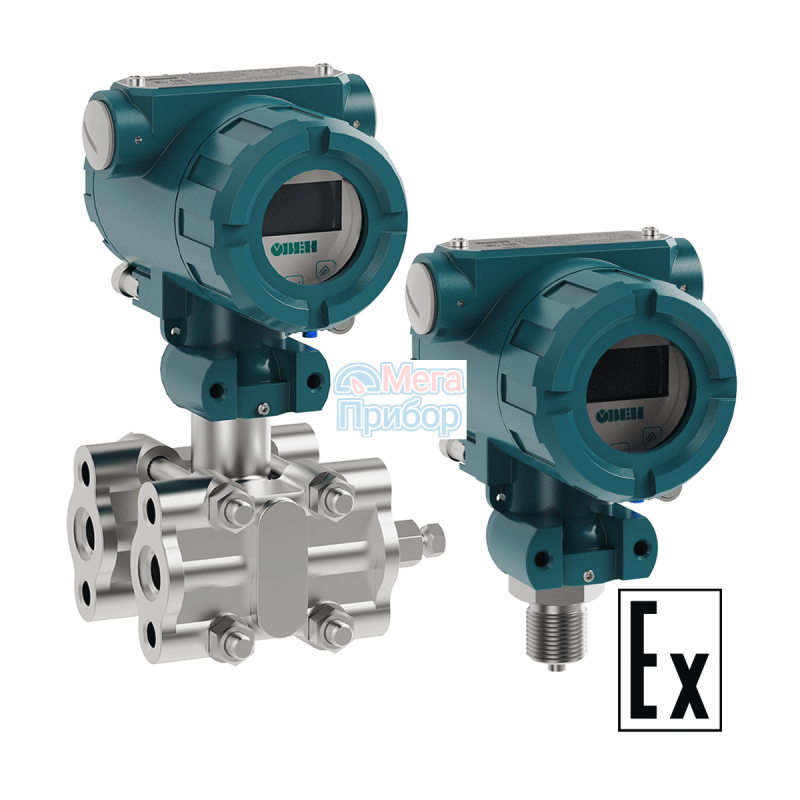

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор. Датчик производится в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, на объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Удобство настройки и эксплуатации – графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
- Перенастройка параметров датчика – перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 4,0 МПа.
- Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.
Схемы подключения ПД100И-115
Габаритный чертеж ПД100И-115
Варианты выполнения присоединительной резьбы штуцера
Модификация ПД100И-ДА моделей 1х5-2-Exd
Модификация ПД100И-ДВ моделей 1х5-2-Exd
Модификация ПД100И-ДИВ моделей 1х5-2-Exd
Модификация ПД100И-ДИ моделей 1х5-2-Exd
ПД100И-ХХ-1х5-Х-2-ЕХD
Пример обозначения при заказе:
ОВЕН ПД100И-ДИ1,0-115-0,5-2-EXD
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, исполнение «взрывонепроницаемая оболочка» 1 Ex d IIC T6 Gb, межповерочный интервал 5 лет, с первичной поверкой.
