Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.
Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи. Для манометра с диаметром корпуса 100 мм доступна функция отображения пиковых значений.
Могут комплектоваться защитным резиновым кожухом.
|
Диаметр корпуса, мм 63, 100 Класс точности
Диапазон показаний давлений, МПа
* — только для приборов Ø100 Основные единицы измерения
** — кроме приборов на 40, 60 и 100 МПа Диапазон рабочих температур, °C Окружающая среда: −10…+50 Корпус IP54, нержавеющая сталь 08Х18Н10 Кольцо Нержавеющая сталь 08Х18Н10, |
Питание − 24В Дисплей Ø63 − 4-разрядный Подсветка дисплея Белая Штуцер Нержавеющая сталь 08Х18Н10 Присоединение Радиальное Резьба присоединения*** Ø63 − G¼ Межповерочный интервал 2 года Техническая документация ТУ 26.51.52-002-46269003-2021 |
Манометры ЦМ-И
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-И-321 | 63 | 1,0 | 0…0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 | G¼ | 3 (2 элемента питания ААА) |
радиальное |
| 24 | радиальное | |||||
| эксцентрическое | ||||||
| ЦМ-И-521 | 100 | 0,25 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Вакуумметры ЦМ-В
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-В-521 | 100 | 0,25 | −0,1…0 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Мановакуумметры ЦМ-ИВ
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ЦМ-ИВ-521 | 100 | 0,25 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | 4,5 (3 элемента питания АА или micro-USB) | радиальное |
| 24 | радиальное | |||||
| эксцентрическое |
Дополнительные опции
| Наименование услуги | Тип | |
|---|---|---|
| Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-С21, РМ-С21м | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-М31 |
кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Объединение с разделителем РМ-К11 | кл.т. 0,25; 1,0 | ЦМ-И, ЦМ-ИВ |
| Исполнение штуцера с резьбой | М12×1,5 | ЦМ-И-321 |
| G½ | ЦМ-И (В, ИВ)-521 | |
| Защитный кожух | ЦМ-И (В, ИВ)-321Р | |
| ЦМ-И (В, ИВ)-521Р | ||
| Свидетельство о поверке к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Протокол поверки к нумерованному прибору | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Индивидуальный паспорт на нумерованный прибор | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Первичная заводская поверка | ЦМ-И, ЦМ-В, ЦМ-ИВ |
|
| Периодическая поверка | кл.т. 0,25; 1,0 (подстройка без ремонта) |
ЦМ-И, ЦМ-В, ЦМ-ИВ |
| кл.т. 0,25 - как эталон 4 разряда (подстройка без ремонта) | ||
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | k | h | p | p1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЦМ-321Р | 63 | 66 | 65 | 38 | 10 | 15 | 70 | 17 | 15 | 22 | G¼ | 0,23 |
| ЦМ-521Р | 100 | 107 | 99 | 45 | 6 | 18 | 98 | 9 | 24 | M20×1,5 | 0,42 |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | d1 | e | k1 | p | p1 | S | G | f1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЦМ-321ТЭКП | 63 | 69 | 63 | 36 | 75 | 4 | 16 | 15 | 17 | 15 | 22 | G¼ | 3 | 90 | 77 | 0,25 |
| ЦМ-521ТЭКП | 100 | 107 | 100 | 45 | 94 | 5,5 | 8 | 24 | 2 | 24 | M20×1,5 | 1 | 134 | 120 | 0,48 |

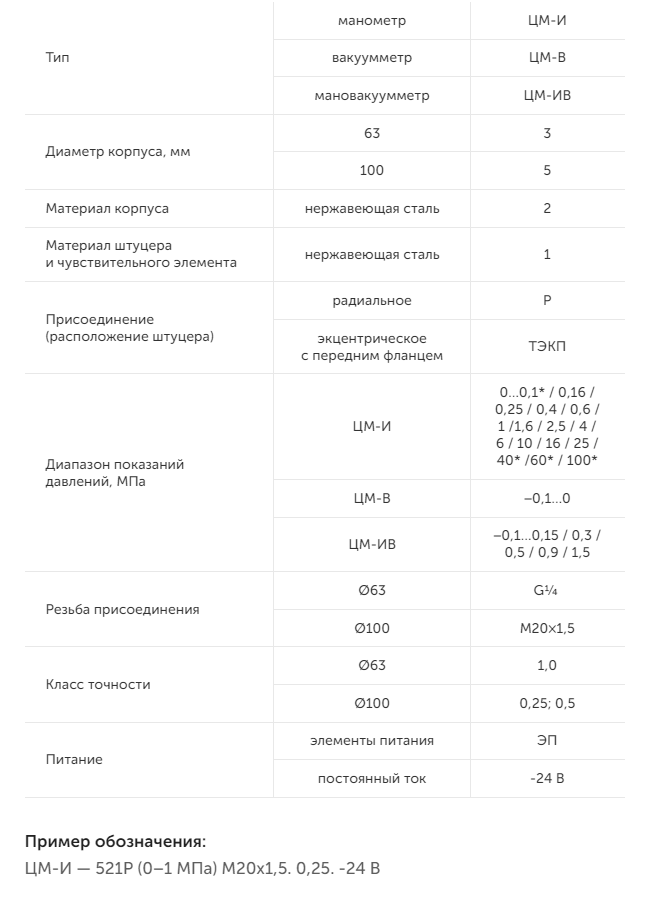

| Тип | манометр | ЦМ-И |
| вакуумметр | ЦМ-В | |
| мановакуумметр | ЦМ-ИВ | |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| экцентрическое с передним фланцем | ТЭКП | |
| Диапазон показаний давлений, МПа | ЦМ-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ЦМ-В | −0,1…0 | |
| ЦМ-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø63 | G¼ |
| Ø100 | М20×1,5 | |
| Класс точности | Ø63 | 1,0 |
| Ø100 | 0,25 | |
| Питание | элементы питания | ЭП |
| постоянный ток | 24 В |
Пример обозначения:
ЦМ-И — 521Р (0–1 МПа) М20х1,5. 0,25. 24 В
Прикладывать усилие к корпусу прибора запрещается. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа.
Крутящий момент при монтаже не должен превышать 20 Н∙м (для G½ и M20×1,5) или 15 Н∙м (для G¼). Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором радиатор, петлевую трубку или капилляр.
Для защиты прибора от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство.
Для защиты чувствительных элементов манометра от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью. При подборе разделителя необходимо руководствоваться таблицами совместимости ЦМ с РМ.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Рекомендуется периодически очищать корпус от пыли и загрязнений мягкой тканью. Запрещается использовать растворители и абразивы для очистки передней панели и дисплея.
Электрическое питание манометров ЦМ может осуществляться:
- от источника постоянного тока с номинальным напряжением 24 В;
- от 2-х элементов питания ААА (3 В) для прибора Ø 63 мм;
- от 3-х элементов питания АА или micro-USB (4,5 В) для прибора Ø 100 мм.
Элементы управления
Установка частоты вывода данных:
- для прибора Ø 63 мм – кратковременно одновременно нажать клавиши Вкл./Выкл. и Вкл. подсветки. После чего клавишей Вкл./Выкл. выставить значение от 01 до 10. После установки нажать клавишу Вкл. подсветки для выхода;
- для приборов Ø 100 мм – кратковременно одновременно нажать клавиши Установка нуля и Вкл. подсветки. После чего клавишей Установка нуля выставить значение от 01 до 10.
Примечание: при уменьшении значения частоты, скорость вывода информации на экран повышается, при увеличении – снижается.
Для отображения на дисплее пикового значения давления (только для ЦМ-521) за период времени с последнего выключения манометра необходимо на 4 сек. зажать клавишу Единицы измерения. При повторном нажатии на клавишу, отобразится минимальное значение давления. Следующее кратковременное нажатие - выход из режима показа пиковых значений. Для обнуления показаний - во время отображения максимума или минимума показаний - зажмите кнопку Установка нуля на 4 секунды.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- дисплей или панель управления повреждены;
- погрешность показаний превышает допустимое значение.
| Росма | Манотомь | Wika | BDSensors |
|---|---|---|---|
| ЦМ | ДМ-5002МА | DG10 CPG | DM10 DS 200M |
