Назначение
Унифицированный ряд малогабаритных датчиков-реле давления и разности давлений (в дальнейшем датчиков-реле) предназначаются для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического), а также разности давлений.
В зависимости от величины контролируемого давления датчики- реле подразделяются на:
- датчики-реле напора ДН-2,5 (рисунок А.1) для контроля избыточно- го давления от 4 до 250 кгс/м2 (от 0,04 до 2,5 кПа);
- датчик-реле напора ДН-6 (рисунок А.1) для контроля избыточного давления от 60 до 600 кгс/м2 (от 0,6 до 6 кПа);
- датчики-реле напора ДН-40 (рисунок А.2) для контроля избыточно- го давления от 40 до 4000 кгс/м2 (от 0,4 до 40 кПа);
- датчики-реле тяги ДТ-2,5 (рисунок А.3) для контроля вакуумметри- ческого давления (тяги) от 4 до 250 кгс/м2 (от 0,04 до 2,5 кПа);
- датчики-реле тяги ДТ-40 (рисунок А.4) для контроля вакуумметрического давления (тяги) от 40 до 4000 кгс/м2 (от 0,4 до 40 кПа);
- датчики-реле давления ДД-0,25 (рисунок А.2) для контроля избыточного давления от 0 до 2,5 кгс/см2 (от 0 до 0,25 МПа);
- датчики-реле давления ДД-1,6 (рисунок А.2) для контроля избыточного давления от 2 до 16 кгс/см2 (от 0,2 до 1,6 МПа);
- датчики-реле перепада напора ДПН-2,5 (рисунок А.5) для контроля разности давлений от 10 до 250 кгс/м2 (от 0,1 до 2,5 кПа); - датчики-реле напора и тяги ДНТ-1 (рисунок А.6) для контроля напора от 0 до 100 кгс/м2 (от 0 до 1 кПа) и тяги от 0 до 10 кгс/м2 (от 0 до 0,1 кПа).
Схема электрическая подключения
|
номер провода |
цвет изоляции |
Допускаемая замена по цвету изоляции |
|---|---|---|
|
1 |
черный |
фиолетовый, коричневый |
|
2 |
красный |
розовый, желтый, оранжевый |
|
3 |
белый |
синий, голубой, зеленый |
Рисунок В.1 – Схема электрическая подключения
Контролируемая среда воздух, газы и жидкости, не агрессивные для датчиков-реле ДН-2,5, ДН-6, ДТ-2,5, ДПН-2,5, ДНТ-1 к алюминиевому сплаву АЛ-9 и маслостойкой резине.
Датчики-реле предназначены для работы в условиях:
- температура окружающей среды от минус 30 до плюс 50 °С;
- относительная влажность до 95 % при температуре 35 °С;
- вибрация частотой до 25 Гц, амплитуда не более 0,1.
Пример записи обозначения датчик-реле напора ДД-1,6 с пределами уставок от 0,2 до 1,6 МПа (от 2 до 16 кгс/см2) при заказе:
Датчик-реле перепада напора ДПН-2,5 ТУ 25-02.160217-83
Технические характеристики
Тип | Пределы уставок | Давление перегрузки | Габаритные размеры, мм | Масса, не более, кг | |
ØD | Н | ||||
ДН-2,5 | 0,04 – 2,5 кПа (4 – 250 кгс/м2) | кПа (1000 кгс/м2) | ± 5 | 135+45 | 1,5 ± 0,3 |
ДН-6 | 0,6 – 6 кПа (60 – 600 кгс/м2) | кПа (1800 кгс/м2) | ± 5 | 135+45 | 1,5 ± 0,3 |
ДН-40 | 0,4 – 40 кПа (40 – 4000 кгс/м2) | кПа (8000 кгс/м2) | ± 5 | 170-20 | 0,45-0,15 |
ДТ-2,5 | 0,04 – 2,5 кПа (4 – 250 кгс/м2) | кПа (1000 кгс/м2) | ± 5 | 135+45 | 1,4 ± 0,3 |
ДТ-40 | 0,4 – 40 кПа (40 – 4000 кгс/м2) | кПа (8000 кгс/м2) | ± 5 | 170-20 | 0,45 ± 0,3 |
ДПН-2,5 | 0,1 – 2,5 кПа (10 – 250 кгс/м2) | кПа (1000 кгс/м2) | ± 5 | 120+45 | 1,5 ± 0,3 |
ДД-0,25 | – 0,25 МПа (0 – 2,5 кгс/см2) | 0,35 МПа (3,5 кгс/см2) | ± 5 | 170-20 | 0,45-0,15 |
ДД-1,6 | 0,2 – 1,6 МПа (2 – 16 кгс/см2) | МПа (20 кгс/см2) | ± 5 | 170-20 | 0,45-0,15 |
ДНТ-1 | 0,1 – 0 – 1,0 кПа (10 - 0 – 100 кгс/м2) | кПа (1000 кгс/м2) | ± 5 | 135+45 | 1,5 ± 0,3 |
Приложение Б Таблица 1 – Технические характеристики
(обязательное)
А – вид сбоку; В – вид сверху
Рисунок Б.1 – Колодка присоединительная
Габаритные и присоединительные размеры присоединительной колодки должны соответствовать рисунку Б.1.
Датчики-реле должны выдерживать давление перегрузки, равное значениям, указанным в таблице 2.

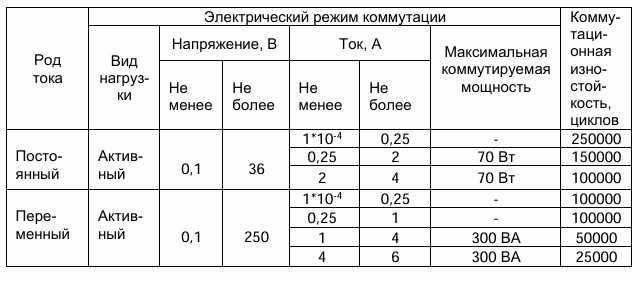

Таблица 2 – Основные электрические параметры
Принцип действия датчиков-реле основан на уравновешивании силы, создаваемой давлением или разрежением контрольной среды на чувствительный элемент, силой упругой деформации пружины.
Датчик-реле состоит из трех основных узлов: чувствительного элемента; пружины; механизма настройки реле.
Чувствительный элемент 2 у датчиков-реле типа ДН-2,5; ДН-6; ДПН-2,5; ДНТ-1; ДТ-2,5 мембранный, а у датчиков-реле ДН-40; ДТ-40; ДД-0,25 и ДД-1,6 сильфонный.
Пружина настроечная 3 имеет рабочий ход, равный ходу чувствительного элемента, для ДНТ-1 настроенные пружины 3 и 14. Этим ходом обеспечивается весь диапазон настройки.
Механизм настройки состоит из маховика 7, втулки 9 с микропереключателем 4, пружины 5 и шайбы, фиксирующей 6.
Контролируемая среда через штуцер 1 воздействует на чувствительный элемент, который, перемещаясь, действует на кнопку микропереключателя, замыкая или размыкая электрическую цепь схемы подсоединения контролируемого объекта.
Настройка датчика-реле на определенную уставку производится по контрольному манометру вращением маховика. Вращение маховика по часовой стрелке для датчиков-реле ДН-2,5; ДН-6; ДН-40; ДПН-2,5; ДНТ-1; ДД-0,25; ДД-1,6 приводит к удалению микропереключателя от чувствительного элемента, а, следовательно, и к увеличению величины уставки срабатывания: для датчиков-реле ДТ-2,5; ДТ-40 (тяги) к уменьшению уставки. После установки необходимого момента срабатывания маховик закрепить гайкой 8. Для подключения датчика-реле к электрической цепи предусмотрена присоединительная колодка.
Рис. А1
Рис. А2
