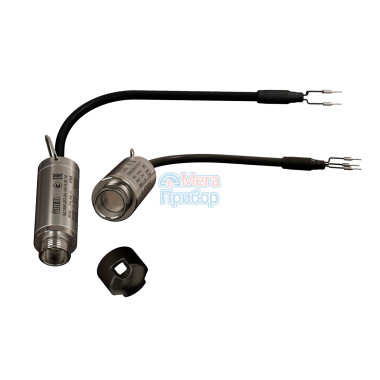

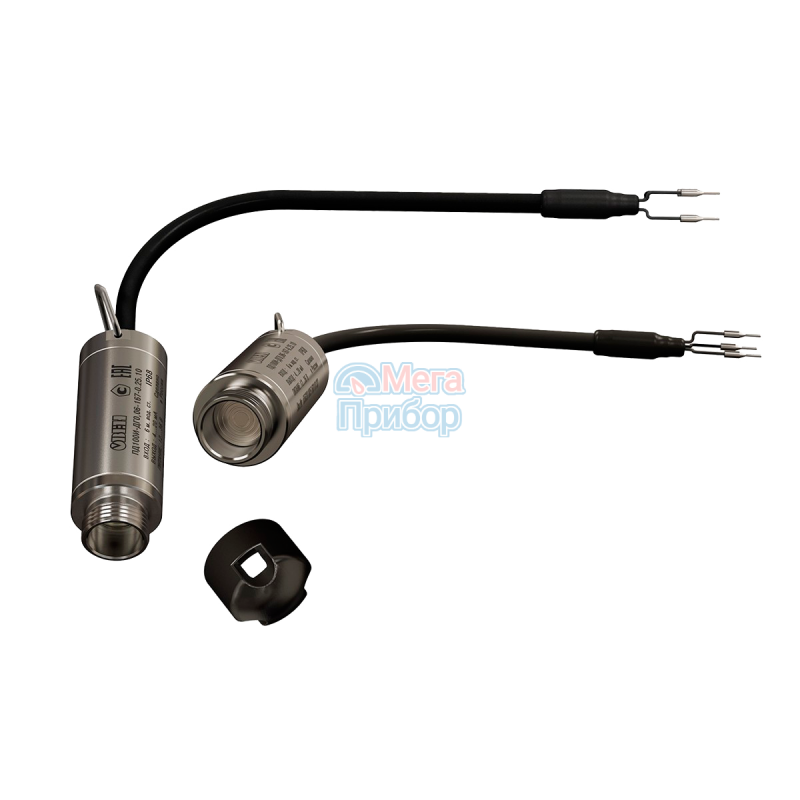

Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.
Преобразователь ПД100И предназначен для систем измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах.
Среда измерения
Вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
- Тип измеряемого давления – гидростатическое (ДГ).
- Диапазон температур измеряемой среды: –20…+70 °С.
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
|
Наименование |
Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
0…+60 °С |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Максимальная потребляемая мощность |
не более 0,9 Вт |
|
Защита от подачи напряжения питания обратной полярности |
есть |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс А по ГОСТ 30804.6.2-2013 |
|
Степень защиты корпуса |
IP68 |
|
Диапазон рабочих температур окружающего воздуха |
–20…+70 °С |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес датчика без упаковки / в упаковке / вес кабеля |
0,2 кг / 0,3 кг / 0,8 кг на 10 м |
|
Штуцер (без защитного колпачка) |
M20×1,5 «открытый порт» |
|
Тип электрического соединителя |
кабель гидрометрический (неразъёмно) |
|
Габаритный размер (без кабеля), не более |
92×27 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Габаритный чертёж ПД100И модель 167
Схема подключения ПД100И модель 167
Пример обозначения при заказе: ОВЕН ПД100И-ДГ0,06-167-0,5-10
Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.
