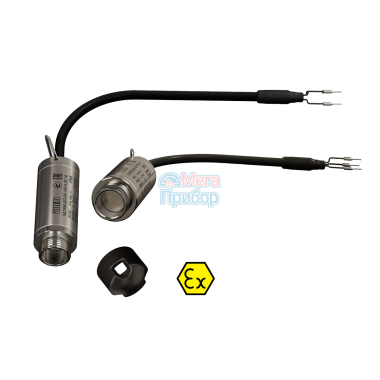

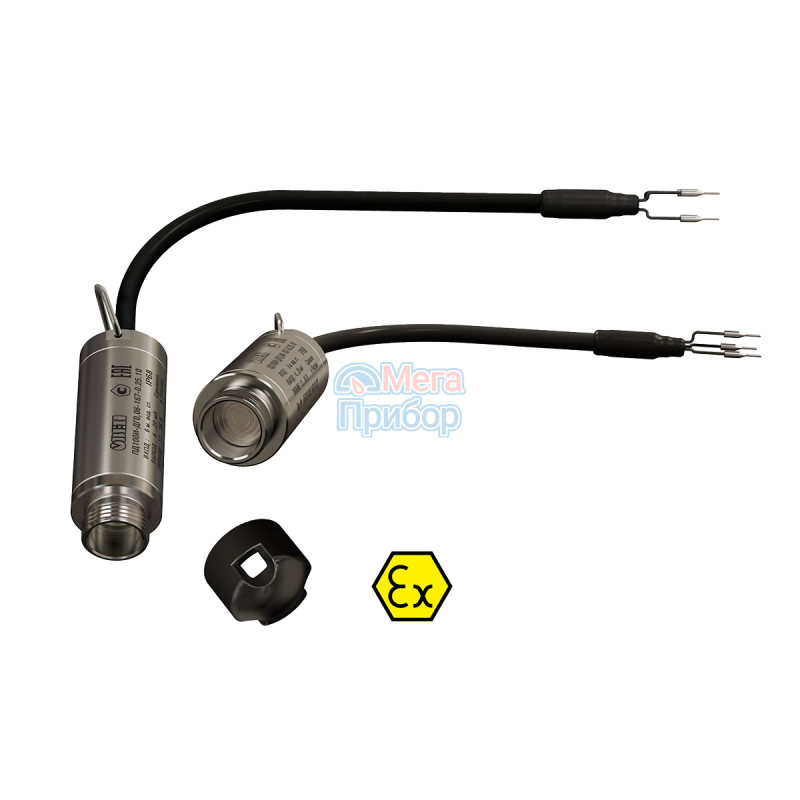

Малогабаритный датчик ПД100И представляет собой преобразователь гидростатического давления столба жидкости (уровня) с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану от механических повреждений.
Преобразователь ПД100И применяется в системах измерения и поддержания уровня жидкости на взрывоопасных производствах и объектах: резервуары нефтепродуктов, сточные ёмкости химических производств, бензобаки карьерных самосвалов, хранилища топливозаправочных станций, ванны гальванизации и т.д
Среда измерения
Монофракционные нефтепродукты, химически агрессивные стоки, кислоты, щелочи, авиационный керосин, техническая вода и т.п нейтральные к нержавеющим сталям AISI 316L, AISI 304S и поливинилхлориду PVC кабеля.
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа (1,0 до 250,0 м вод. ст.).
- Тип измеряемого давления – гидростатическое (ДГ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.
| Наименование | Значение |
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | 0…+60 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности | есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер (без защитного колпачка) | M20×1,50 «открытый порт» |
| Тип электрического соединителя | кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
