| Есть вариант исполнения РП-1 медный сплав Штуцер и механизм |
Тип РП. Предназначены для контроля наличия или отсутствия потока воды и других жидких сред, неагрессивных к медным сплавам. Реле могут быть использованы в отопительных, охлаждающих и водоочистных системах, а также в насосных станциях и на любых трубопроводах.
Область применения: системы теплоснабжения, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного отсутствием жидкости в системе.
|
Воспроизводимость
±1% Контакты
Однополюсный перекидной контакт Электрические характеристики
10А ~220 В Диапазон рабочих температур, °C
Окружающая среда: -20…+50 Максимальное статическое
давление в трубопроводе, МПа ≤1,8 Корпус
IP53, сталь 10 Крышка
Пластик, цвет белый |
Штуцер и механизм
РП-2: нержавеющая сталь 08Х18Н10 Резьба присоединения
R1⁄2 или R1 (другие резьбы под заказ) Лопасти (8 шт)*
Нержавеющая сталь Надежность
500 000 циклов Вес, кг
Техническая документация
ТУ 27.12.24-001-46269003-2022 |

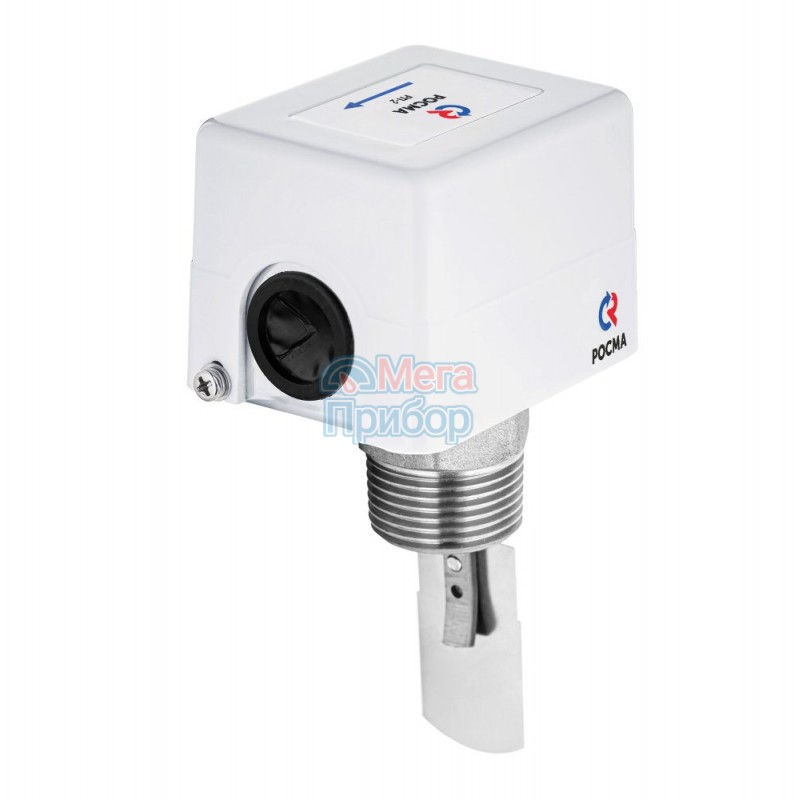

Реле потока РП-2
| Тип | Присоединение (способ) | Цена с НДС, руб. |
|---|---|---|
| РП-2 | R1⁄2 или R1* | по запросу |
* — под заказ другие резьбы
Дополнительные опции
| Наименование услуги | ||
|---|---|---|
| Дополнительный набор лопастей для РП-1 |
8 шт. | Цена по запросу |
В случае необходимости, при монтаже, лопасти необходимо симметрично подрезать с двух сторон по всей длине.
Установочные размеры
Для монтажа РП с резьбами присоединения R1⁄2 или R1 могут быть использованы бобышки с внутренней резьбой G1⁄2 или G1 соответственно.
| Диаметр трубы, дюйм | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| min расход в диапазоне регулирования |
замыкание контакт 1-2 |
1 | 1,3 | 1,7 | 3,1 | 4,1 | 6,2 | 8,4 | 12,9 | 16,8 | 46,6 |
| размыкание контакт 1-3 |
0,6 | 0,8 | 1,1 | 2,2 | 2,8 | 4,3 | 6,1 | 9,3 | 12,3 | 38,6 | |
| max расход в диапазоне регулирования |
замыкание контакт 1-2 |
2 | 3 | 4,4 | 6,6 | 7,8 | 12 | 18,4 | 26,8 | 32,7 | 94,2 |
| размыкание контакт 1-3 |
1,9 | 2,8 | 4,1 | 6,1 | 7,3 | 11,4 | 17,3 | 25,2 | 30,7 | 90,8 | |
| Тип | реле потока | РП |
| Материал штуцера | ||
| нержавеющая сталь | 2 | |
| Резьба присоединения | R½ / R1 | |
Пример обозначения: РП - 2 - R1
| Росма | БД | АРК Энергосервис | Watts | Ридан | Прома | КИП-А |
|---|---|---|---|---|---|---|
| РП-1 | FS-1R | ДР-П | FLU25 | FQS | РП | KIPA-30 |
| РП-2 | FS-1R нерж | ДР-П-32 | - | - | - | - |
