Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.
Технические характеристики
| Наименование | Значение |
|
Диапазон рабочих температур: – Длительно – Кратковременно |
-29…+180 °С -50…+220 °С |
| Степень защиты | IP40 |
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение |
Маркировка для заказа (модель «стандарт») |
||
| (+) | (-) | Вилка | Розетка | ||
| K (ХА) | Ni-Cr | Ni-Al | Жёлтый |
OSTW-CC-K-M
|
OSTW-CC-K-F |
| N (НН) | Nicrosil | Nisil | Оранжевый |
OSTW-CC-N-M |
OSTW-CC-N-F |

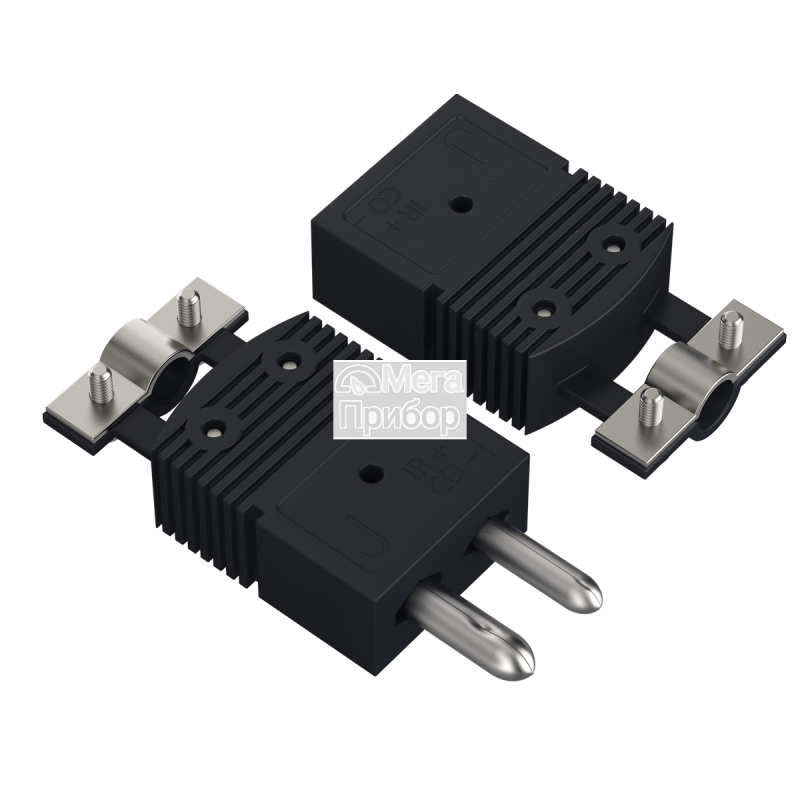

| J (ЖК) | Fe | Cu-Ni | Чёрный |
OSTW-CC-J-M |
OSTW-CC-J-F |
| S (ПП) | Cu | Cu-Ni | Зелёный |
OSTW-CC-S-M |
OSTW-CC-S-F |
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение |
Маркировка для заказа (модель «мини») |
||
| (+) | (-) | Вилка | Розетка | ||

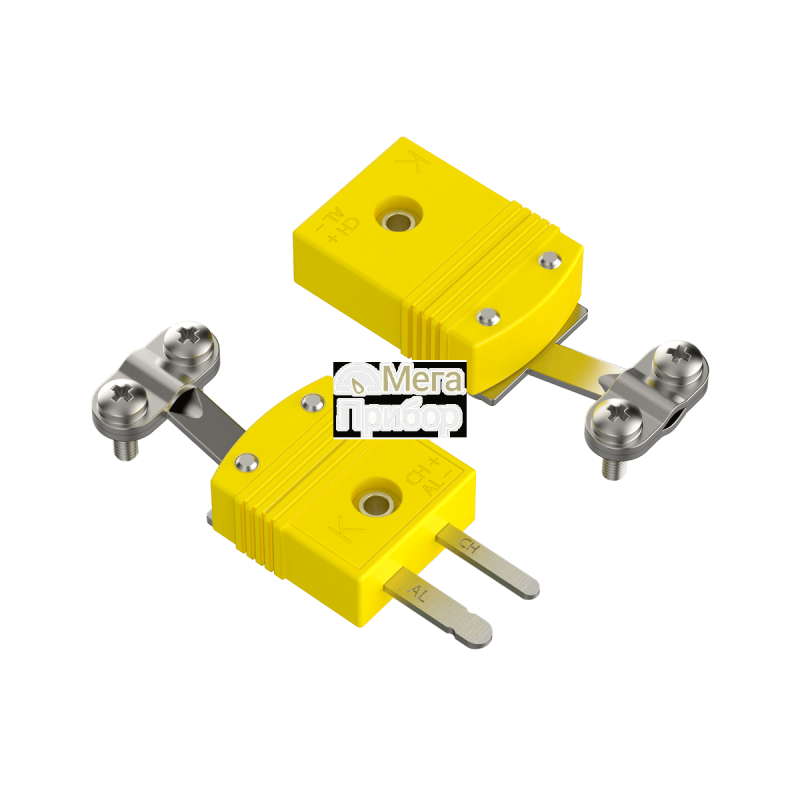

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый |
SMPW-K-M |
SMPW-K-F |

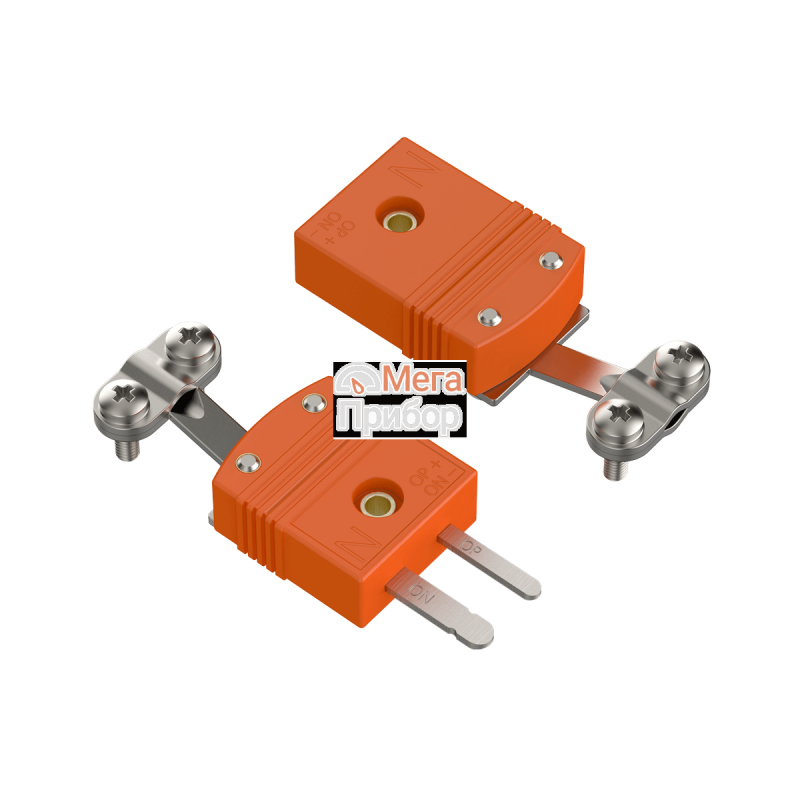

| N (НН) | Nicrosil | Nisil | Оранжевый |
SMPW-N-M |
SMPW-N-F |
| J (ЖК) | Fe | Cu-Ni | Чёрный |
SMPW-J-M |
SMPW-J-F |

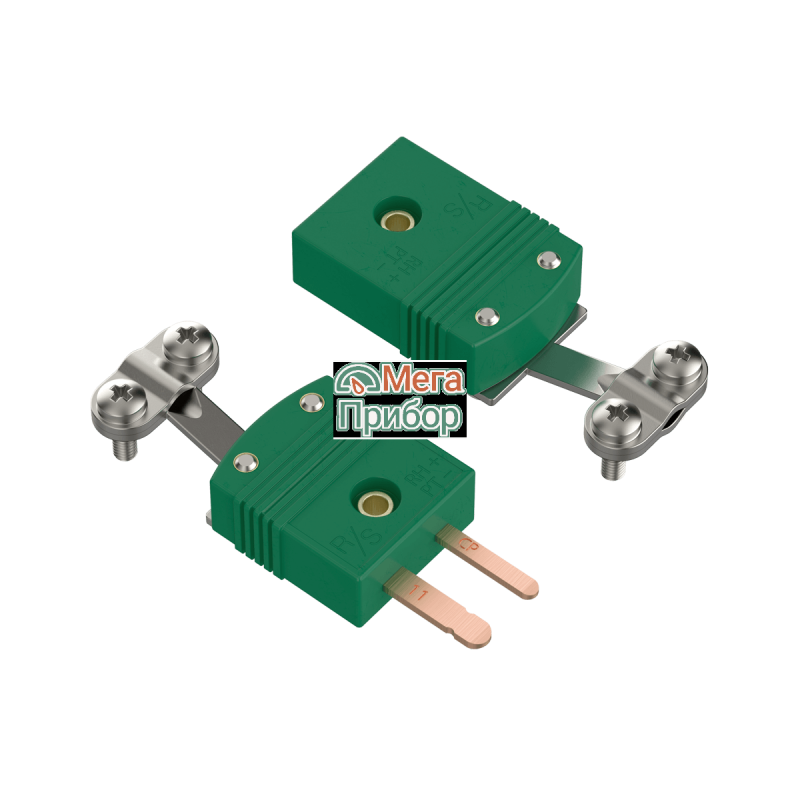

| S (ПП) | Cu | Cu-Ni | Зелёный |
SMPW-S-M |
SMPW-S-F |
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
