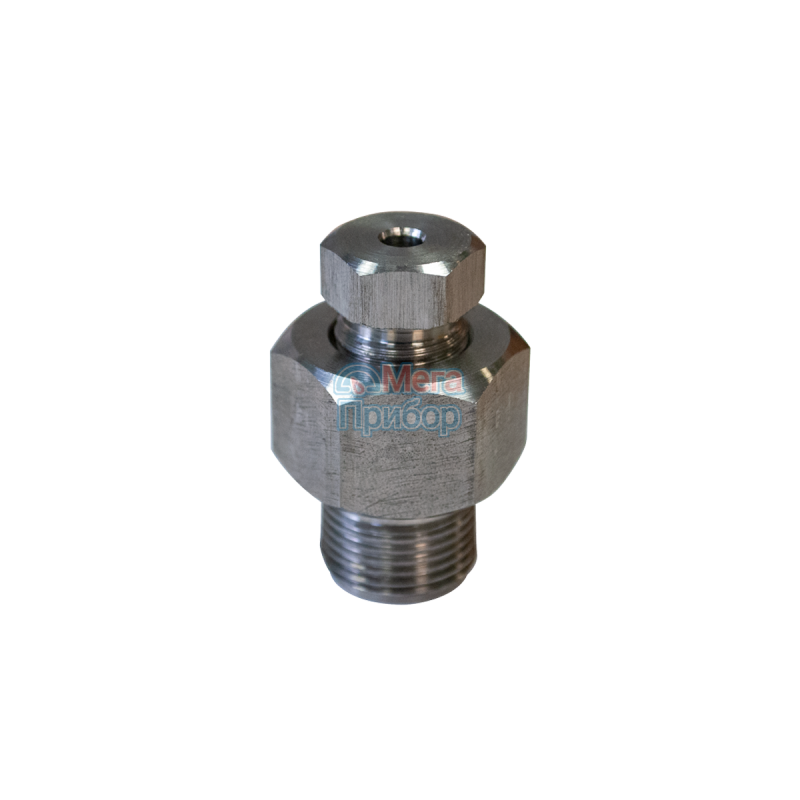

Штуцер передвижной ШП для регулирования глубины погружения датчика температуры
Администрирование 8 Выход Товары Товары Редактирование Основное Данные Связи Атрибуты Опции Периодичность Скидка Акция Изображения Бонусы Дизайн Custom Tab Russian Russian Название товара Штуцер передвижной Описание 341x222
Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики
- Многоразовое использование.
- Материал уплотнения – фторопласт-4.
- Материал штуцера: нержавейка AISI 304.
- Максимальная рабочая температура: +260 °С.
- Максимальное рабочее давление 1,0 МПа.

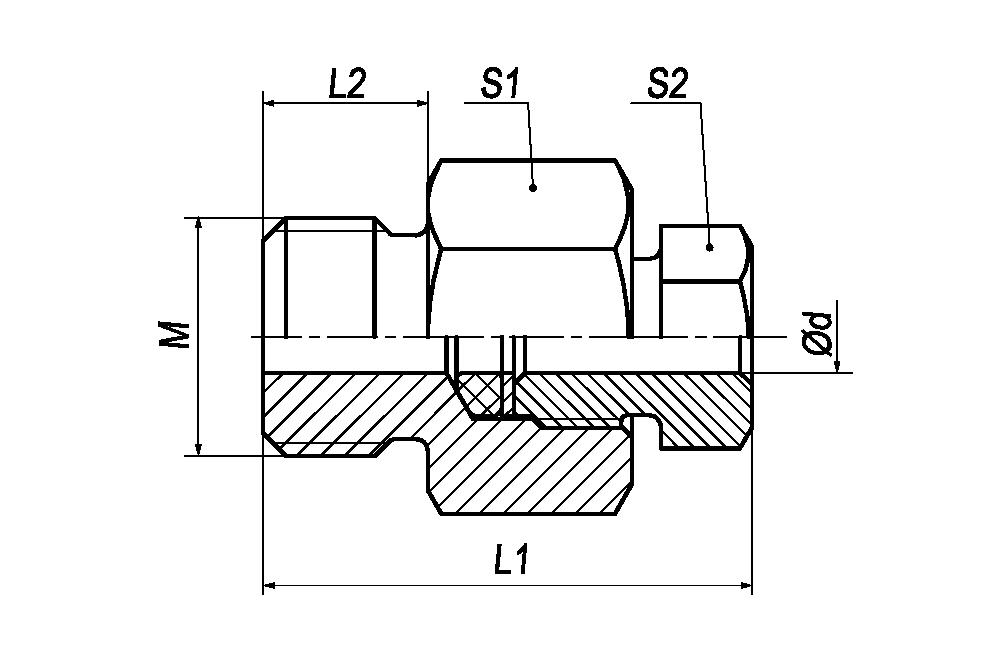

Чертёж передвижного штуцера
 |
Конструктивное исполнение штуцеров
|
Исполнение |
L1, mm |
L2, mm |
M |
d, mm |
S1 |
S2 |
| ШП G1/2.5 | 43 | 14,5 | G1/2 | 5,3 | 27 | 17 |
| ШП G1/2.6 | 43 | 14,5 | G1/2 | 6,3 | 27 | 17 |
| ШП G1/2.8 | 48 | 14,5 | G1/2 | 8,5 | S27 | S22 |
| ШП G1/2.10 | 48 | 14,5 | G1/2 | 10,5 | S27 | S22 |
| ШП М27х2.8 | 50 | 16,5 | М27×2 | 8,5 | S36 | S22 |
| ШП M27×2.10 | 50 | 16,5 | М27×2 | 10,5 | S36 | S22 |
| ШП М27×2.20 | 47 | 16,5 | М27×2 | 21,5 | S36 | S22 |
| ШП М20×1,5.3 | 42 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
| ШП М20×1,5.4,5 | 43 | 14,5 | М20×1,5 | 4,8 | S27 | S17 |
| ШП М20×1,5.5 | 43 | 14,5 | М20×1,5 | 5,3 | 27 | 17 |
| ШП М20×1,5.6 | 43 | 14,5 | М20×1,5 | 6,3 | 27 | 17 |
| ШП М20×1,5.8 | 48 | 14,5 | М20×1,5 | 8,5 | 27 | 22 |
| ШП M20×1,5.10 | 48 | 14,5 | М20×1,5 | 10,5 | S27 | S22 |
| ШП М16×1,5.3 | 40 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШП М16×1,5.4,5 | 40 | 12 | М16×1,5 | 4,8 | S22 | S17 |
| ШП М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШП М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШП М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШП М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,8 | S22 | S17 |

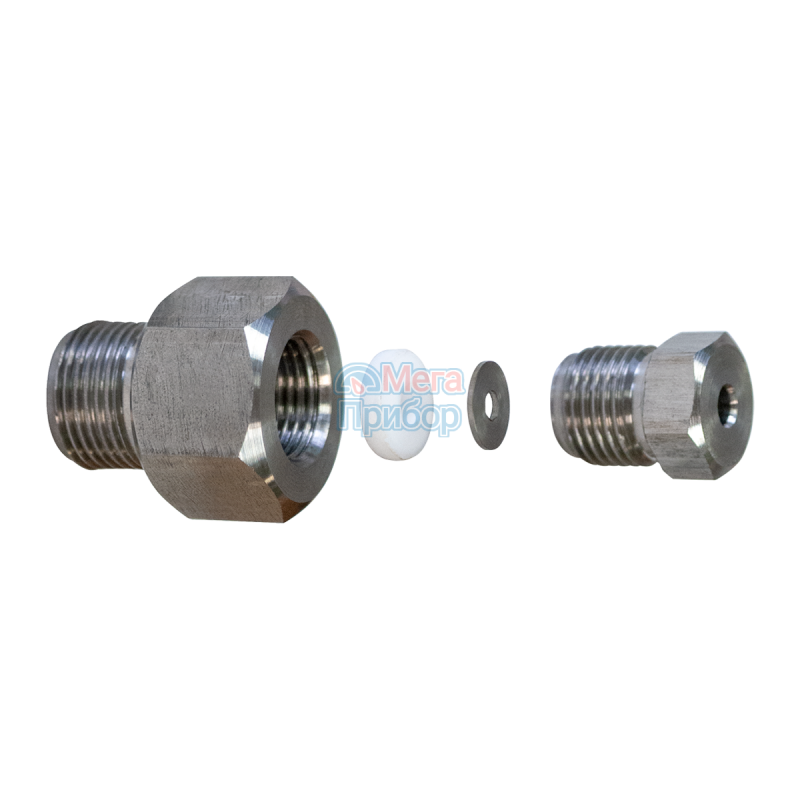

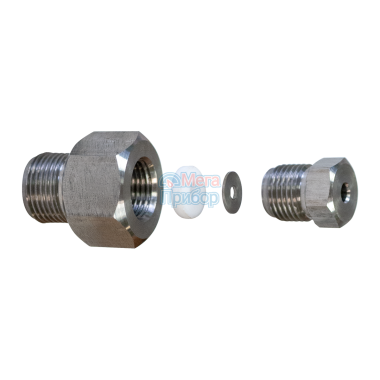

Комплектация
- Штуцер к процессу
- Штуцер уплотняющий
- Шайба металлическая
- Шайба фторопластовая
- Паспорт
- Гриппер
