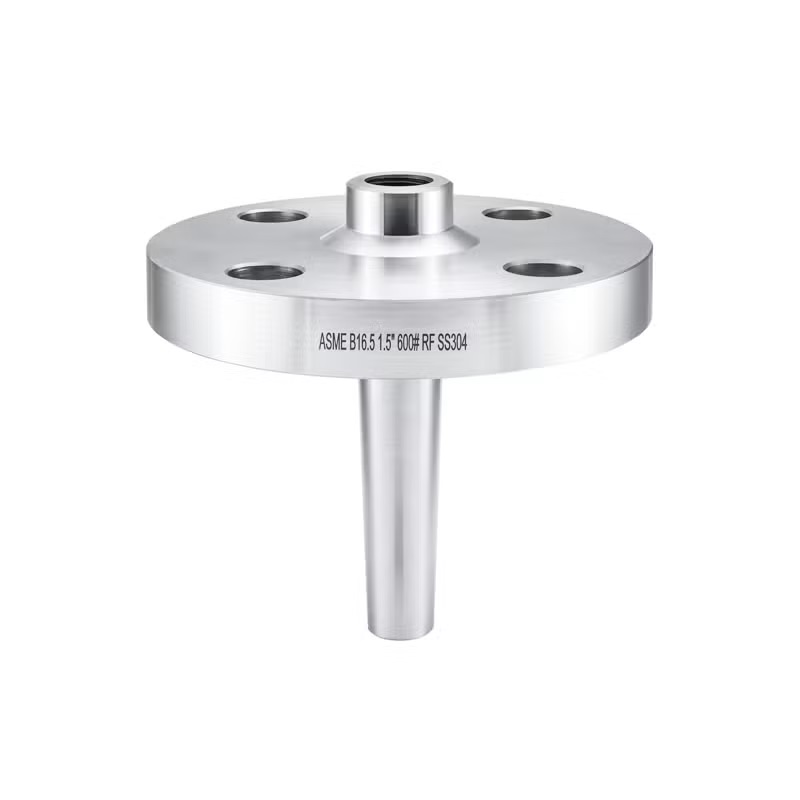

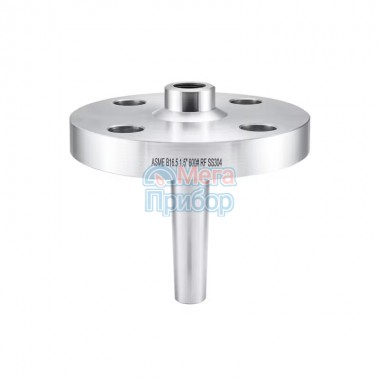

Фланцевые гильзы из нержавеющей стали для БТ серии 211, 220 предназначены для защиты средств измерения от воздействия агрессивных сред и высоких давлений. От привычных резьбовых гильз отличаются способом монтажа - фланцевые гильзы не вкручиваются в бобышку, а монтируются на ответный фланец. В зависимости от типа гильзы и фланца такие гильзы могут обладать различными характеристиками (максимальное давление, предельная скорость потока и т.д.) и применяться в различных областях промышленности.
ВАЖНО: при заказе гильз необходимо указать тип и серию термометра, внутреннюю резьбу (к термометру), тип фланца (соответствие стандарту, Dn, Pn, исполнение и т.д.) и длину погружной части гильзы (L).
|
Рабочее давление, МПа
различное, в зависимости от исполнения гильзы Исполнение
прямое, конусное Диаметр гильзы, мм
различный, в зависимости от исполнения гильзы Длина гильзы*, мм
64, 100, 150, 200, 250, 300 * — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм) |
Материал гильзы
Нержавеющая сталь 08Х18Н10 Технический стандарт
Фланец:
Гильзы могут комплектоваться заглушками с цепочкой. |
Цена
| Наименование | Цена с НДС, руб. | |
|---|---|---|
| Фланцевые гильзы |
БТ серия 211 | по запросу |
| БТ серия 220 |
| Тип | Фланцевая гильза для БТ | |
| Серия термометра | БТ серии 211 | ××211 |
| БТ серии 220 | ××220 | |
| Длина погружной части, мм | L=64, 100, 150, 200, 250, 300 мм | |
| Резьба присоединения | внутренняя (к термометру) | G½ / М20×1,5 |
| Технический стандарт | фланец | ГОСТ 12815-80 |
| ГОСТ 33259-2015 | ||
| EN 1092-1 | ||
| ASME B16.5 | ||
| И другие стандарты (указать при заказе) | ||
| Материал | нержавеющая сталь | нерж. |
Пример обозначения: Гильза для термометра ××220 L=100 мм, G½ - фланец ASME B16.5 4" 300, RF, нерж
