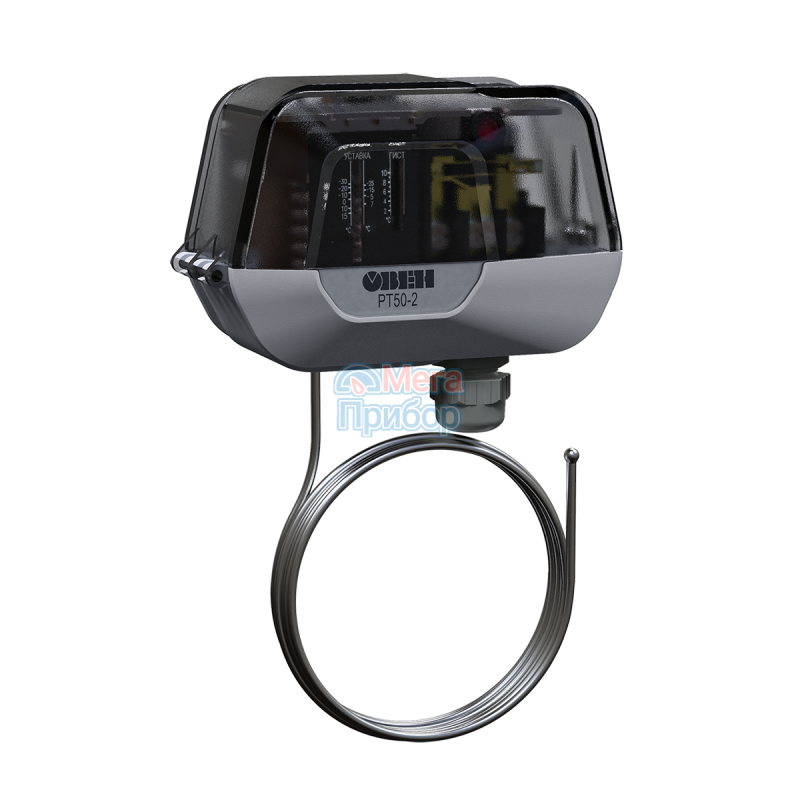

Реле температуры ОВЕН РТ50 (капиллярный термостат) предназначено для регулирования температуры в системах отопления, горячего водоснабжения, вентиляции и кондиционирования (ОВК), выполняя функции защиты от замерзания или перегрева.
В системах вентиляции капиллярный термостат РТ50 контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости, циркулирующей в калорифере, тем самым защищая систему от аварии в зимний период времени (разрыв трубок калорифера и последующий его капитальный ремонт, прекращение воздушного теплоснабжения в отопительный период, ремонт помещений и порча имущества из-за затопления).
Конструктивные особенности
- РТ50 состоит из капилляра, наполненного газом, который соединяется с диафрагмой внутри корпуса, и механического перекидного реле.
- Положение контактов термостата зависит от температуры контролируемой среды.
- РТ50 выполнено в корпусе с повышенной пылевлагозащитой IP65
Функции термостата РТ50
- защита водяного калорифера нагрева в системах вентиляции от замерзания;
- включение и выключение циркуляционного насоса в системе ГВС;
- сигнализация о прорыве перегретого теплоносителя в системе отопления.
Области применения ОВЕН РТ50
ОВК (HVAC), ЖКХ – системы отопления и горячего водоснабжения, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: воздух.
Отличительные особенности
- Повышенная степень защиты – корпус с пылевлагозащитой IP65 позволяет использовать реле в помещениях с высокой влажностью и конденсатом.
- Полная взаимозаменяемость с распространенными зарубежными моделями термостатов (реле температуры) для систем ОВК (HVAC).
- Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
- Порог срабатывания реле и дифференциал настраивается пользователем.
- Проходят контроль заводского ОТК.
- Гарантийный срок эксплуатации – 2 года с момента продажи.
- Гарантированный срок службы – не менее 10 лет.
- Сделано в РФ.
Основные характеристики
- Длина капиллярной трубки: 1/ 2/ 3/ 4/ 6 и 11,5 м.
- Диапазон задаваемой уставки температуры: -30…+15 ⁰С.
- Настраиваемый дифференциал: 2…10 ⁰С.
- Максимальная температура чувствительного элемента +120 °С.
- Выходной сигнал – однополюсный перекидной контакт SPDT (AC до 400 В 16 А / DC 12 Вт 220 В).
| Наименование параметра | Значение |
| Общие характеристики | |
| Диапазон задаваемой уставки температуры | –30...+15 °С (заводская установка +7 °С) |
| Дифференциал | Настраиваемый, 2...10 °С (заводская установка 2 °С) |
| Тип чувствительно элемента | Капиллярная трубка без термобаллона |
| Тип наполнителя | Парообразный |
| Длина капиллярной трубки | 1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации) |
| Подключение сигнальных проводов | К винтовым клеммам прибора |
| Диаметр подключаемого кабеля | 3...8 мм |
| Сопротивление изоляции (питание-корпус)
|
|
| Управляющий выход | Однополюсный перекидной контакт SPDT |
| Электрическая нагрузка на контактную систему |
|
| Сброс | Автоматический |
| Конструктивные параметры | |
| Степень защиты по ГОСТ 14254 | IP65 |
| Виброустойчивость по ГОСТ Р 52931 | N2 |
| Масса прибора, не более:
| Брутто/нетто 0,55/0,41 кг 0,58/0,43 кг 0,63/0,47 кг 0,67/0,51 кг 0,73/0,57 кг 1,01/0,81 кг |
| Габаритные размеры упаковки (Д × Ш × В) | 245 × 145 × 70 мм |
| Характеристики надежности | |
| Срок службы, не менее | 10 лет |
| Условия эксплуатации | |
| Температура окружающей среды | –40...+65 °С |
| Температура чувствительного элемента, не более | +120 °С |
| Относительная влажность, не более | 80 % (при +25 °С) |
| Атмосферное давление | 84...106,7 кПа |
