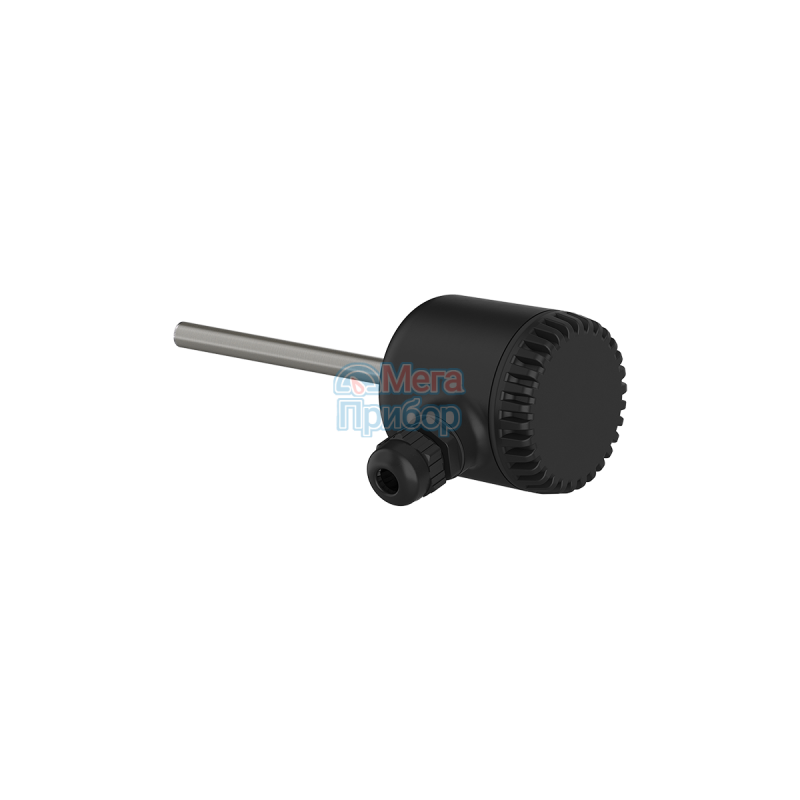

ДТСХХ5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

Цена от 7212 руб. с НДС *

*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Стандартный срок производства – от 8 рабочих дней

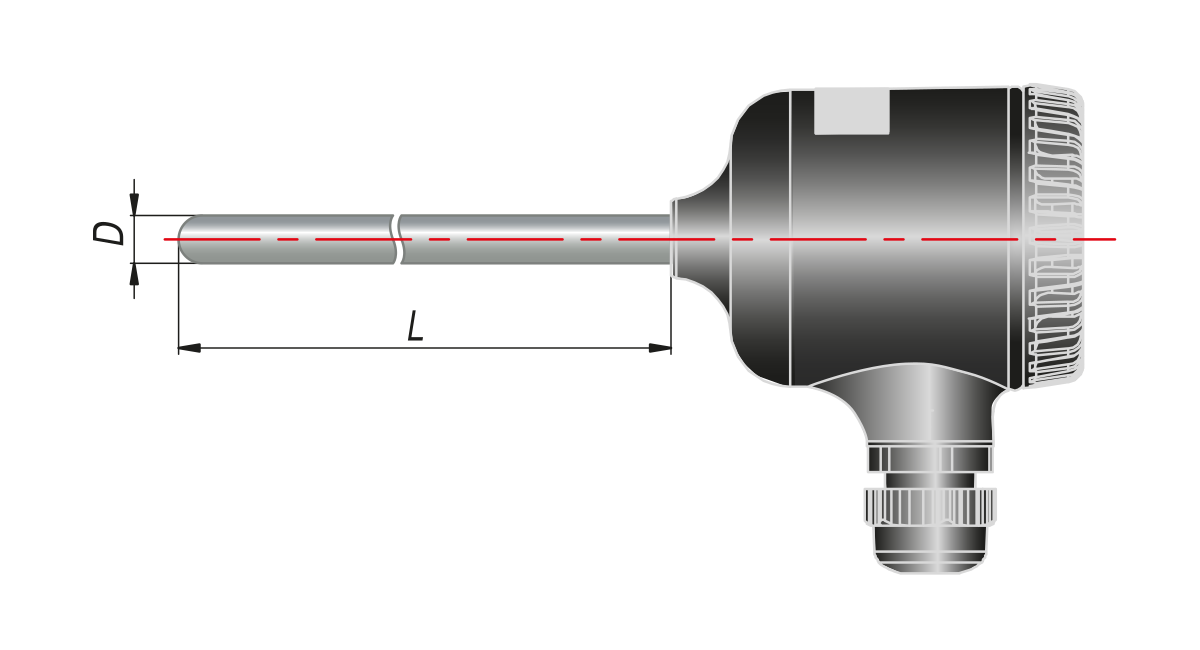

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм
	015	D = 8 мм	60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
	515	D=6 мм
Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	435	D = 6 мм, M = 20х1,5 мм**, S = 22 мм

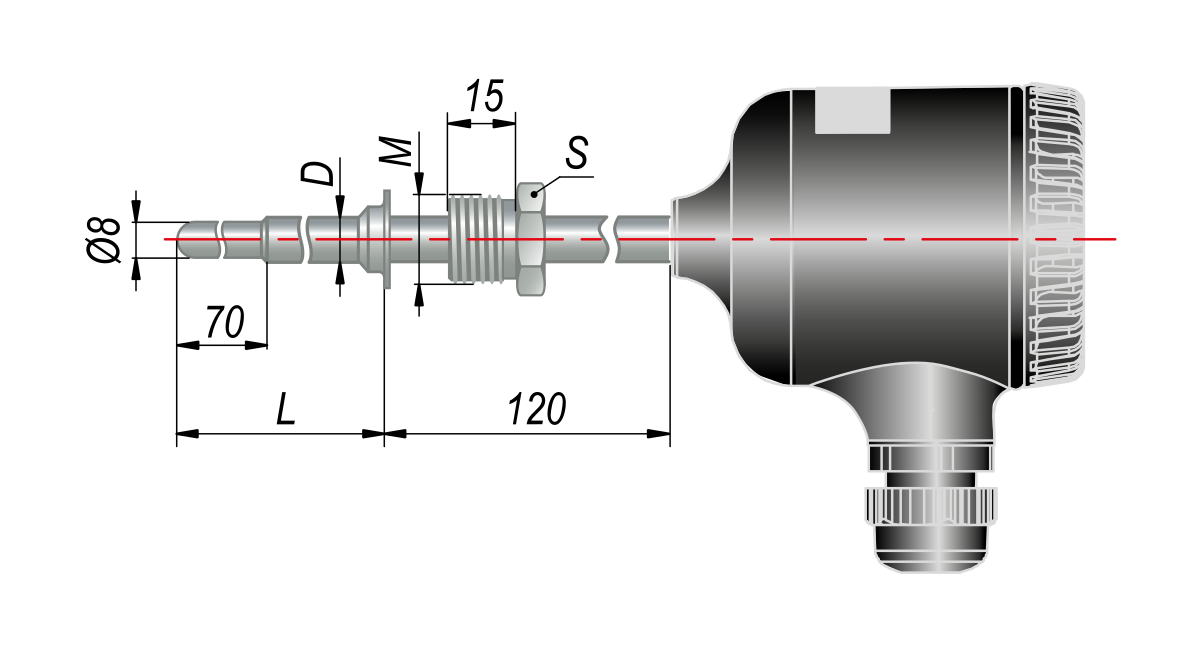

Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	505	D=6 мм, M=20×1,5 мм**, S=27 мм
	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120

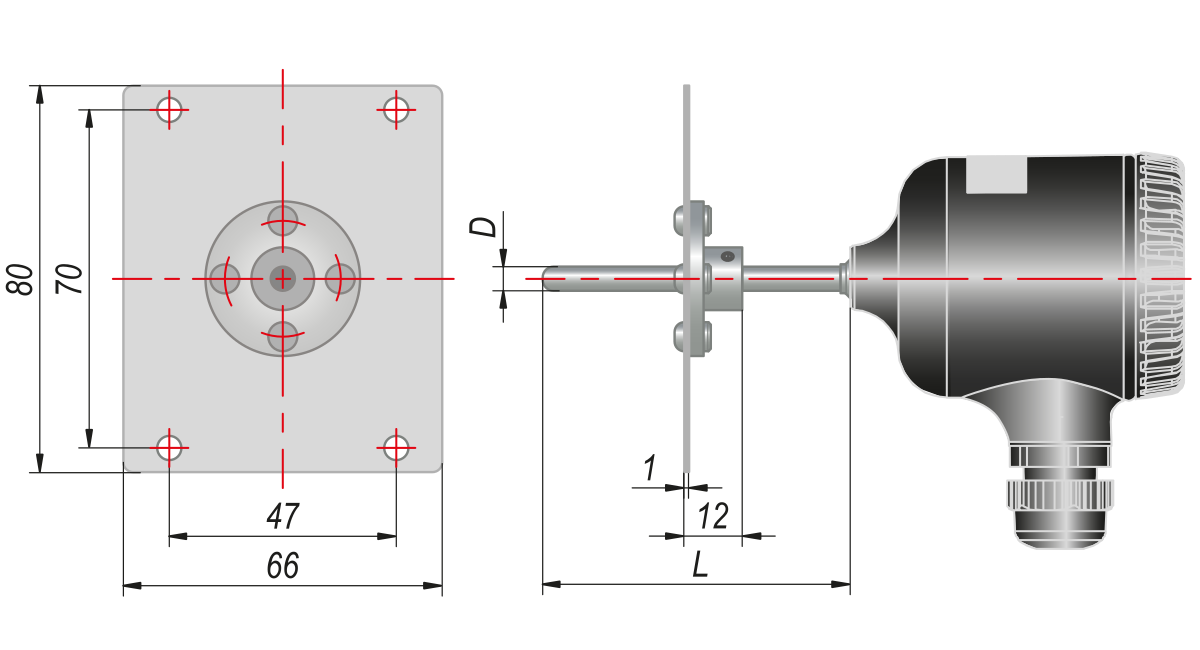

	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
DIN 32676	305	DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды, не более 1,6 МПа	40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечание.

При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
Модель ДТС405М с сенсором 100П не изготавливается.
Модели с HART-протоколом с сенсором 100П не изготавливаются.
Для модели 325 нет диапазонов преобразования 4, 5 и 6.
При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
ДТС305 изготавливается только с сенсором Рt100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73. С HART-протоколом не изготавливаются.

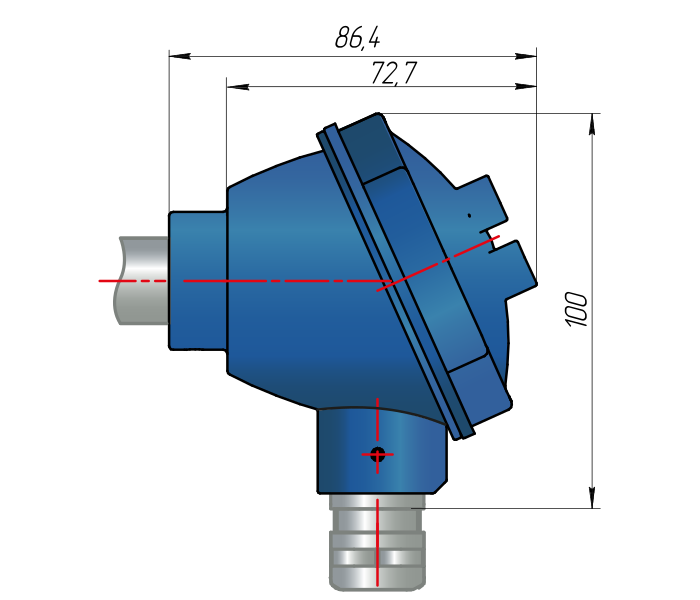

Конструктивное исполнение коммутационной головки для ДТС-И

Под НПТ-3
Пластмассовая	Металлическая	Металлическая ДТС305М

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 12 мм

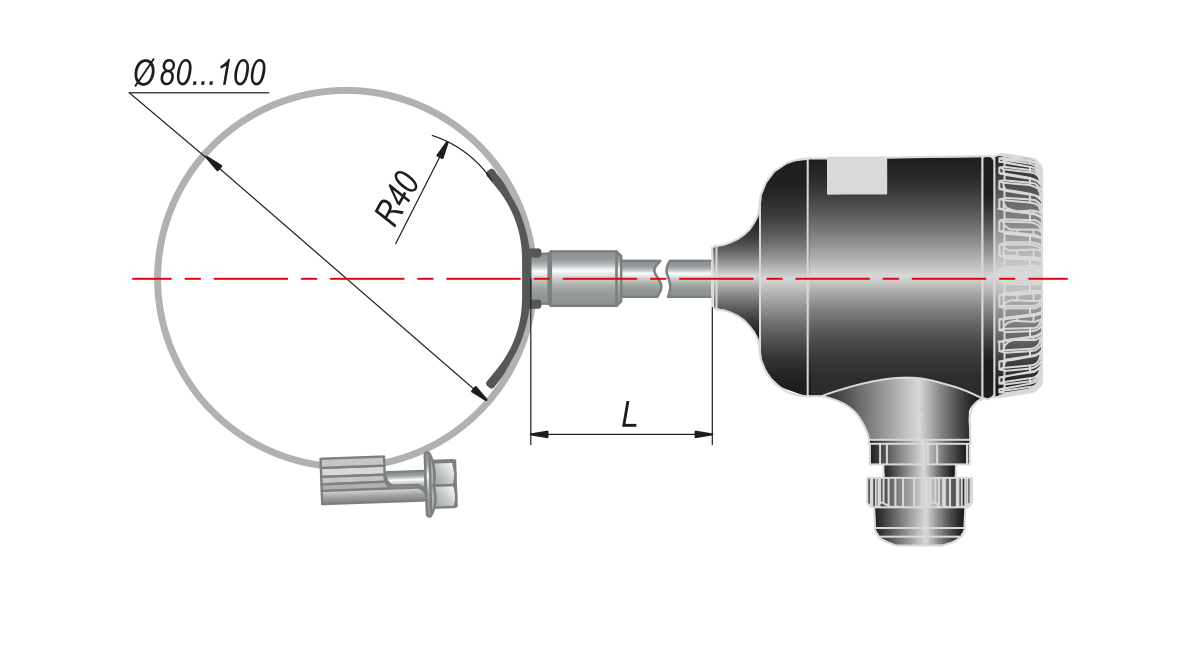

Особенности монтажа ДТС325М

Особенности монтажа накладных датчиков ДТС

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Особенности монтажа ДТС305М

Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

Наименование	Значение
Наименование	ДТCхх5.И	ДТCхх5.И-H
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	12...36 В
Максимальная мощность, потребляемая преобразователем	0,8 Вт
Диапазон выходного тока преобразователя	4...20 мА
Интерфейс HART	Нет	Есть
Вид зависимости «ток от температуры»	линейная
Нелинейность преобразования, не хуже	±0,2 %
Разрядность цифро-аналогового преобразователя, не менее	12 бит
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более	30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более	100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	533 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1067 Ом
Пульсации выходного сигнала	0,6 %
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более	30 с
Показатель тепловой инерции, не более	20...40 с
Материал защитной арматуры	сталь 12Х18Н10Т
Материал защитной арматуры	AISI 316 – для ДТС305М CLAMP
Степень защиты	IP54
	IP65 – для датчиков с металлической головкой
	IP67 – для ДТС305М CLAMP
Параметры CLAMP	DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды – не более 1,6 МПа	-
Средний срок службы	не менее 10 лет

ДТСХХ5М-Х.Х.Х.Х.И [ХХ]

Пример обозначения при заказе: ДТС045М-100М.0,5.120.МГ.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-50М.0,5.120.И[1]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 50М, модель конструктивного исполнения 035, класс точности 0,5 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС045М-РТ100.0,5.200.МГ.G1/2.И [12]

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель конструктивного исполнения 045, класс точности 0,5 %, длиной монтажной части 200 мм, металлической коммутационной головкой, с трубной резьбой G1/2, со встроенным нормирующим преобразователем НПТ-3, диапазоном преобразования температур: -50…+100 °С.

Обозначение при заказе ДТС125М

ДТС125М-Х.Х.Х.И [15Х]

Обозначение при заказе ДТС305М

ДТС305М-РТ100.Х.Х.МГ.CLХ.И [Х]

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.

В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART

ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
